Фотоотверждаемая композиция для флексографских фотополимерных печатных форм

Фотоотверждаемая композиция для флексографских фотополимерных печатных форм

Иллюстрации

Показать все

Реферат

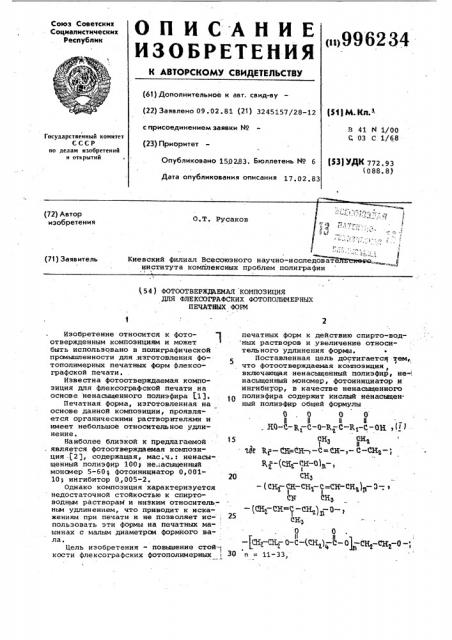

ОПИСЛНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик ф

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 09. 02.81 (21) 3245157/28-12 (54) М. Кл.з. с присоединением заявки ¹

В 41 М 1/00

С, 03 С 1/68

Государственный комитет

СССР по делам изобретений и открытий

Ф (23) Приоритет

Опубликовано 150283. Бюллетень ¹ 6 (И) УДК 772.93 (088. 8) Дата опубликования описания 17 02 83

Киевский филиал Всесоюзного научно-исследовате аь. института комплексных проблем полиграфии (71) Заявитель (54) ФОТООТВЕРЖДаЕМАЯ КОМПОЗИЦИЯ

ДЛЯ ФЛЕКСОРРАФСКИХ ФОТОПОЛгь4ЕРНЫХ

ПЕЧАТНЫХ ФОРМ

Изобретение относится к фотоотвержденным композициям и может быть использовано в полиграфической промышленности для .изготовления фотополимерных печатных форгл флексографской печати.

Известна фотоотверждаемая композиция для флексографской печати на основе ненасыщенного олиэфира 51).

Печатная форма, изготовленная на основе данной композиции, проявляется органическими растворителями и имеет небольшое относительное удлинение.

Наиболее близкой к предлагаемой . является фотоотверждаемая композиция .(2), содержащая, мас .ч.: ненасыщенный полиэфир 100р не.гасыщенный монсмер 5-60; фотоинициатор 0,00110; ингибитор 0,005-2.

Однако композиция характеризуется недостаточной стойкостью к спиртоводньм раствораМ и низким относительньм удлинением, что приводит к искажениям при печати и не позволяет ис- . пользовать эти формы на печатных ма- шинах с малым диаметром формного ва- . ла, Цель изобретения — повышение стой- кости флексографских фотополимерных печатных форм к действию спирто-вод ных растворов и увеличение относительного удлинения формы.

Ф

Поставленная цель достигается тем,, Ф что фотоотверждаемая композиция,. включающая ненасыщенный полиэфир, не- : насыщенный мономер, фотоинициатор и ингибитор, в качестве ненасыщенного полиэфира содержит кислый ненасыщенный полиэфир общей формулы

0 . 0 0 О

Д Д и II . KO-C-P C-0-R-C-R -C-OK (I )

15 СК СК2

l II Де К;- — Ж=Ж вЂ”,-с-CH-,- 0- 2-, 9, =-(сн - CH-0)„I

2O nt> (СН2 CE-CH2 С=СК-СК2j1I Э

l су ск, — (СК;СН-е -CÍ, -O—-,, 25

0 О

И

-(СК СН; О-C (ÑÊ,I -C- OJ -СК,-СН,-О - р

30 и = 11-33, 99б234 ные печатные формы, проявляемые водными растворами солей щелочных металлов, устойчивые к действию растворителей спирто-водных красок (весовое набухание в смеси этанол : вода—

40:60 за 24 ч экспозиции 4-8% / и имеющие высокое относительное удлинение (100-150% ).

В табл. 1 приведены составы композиции по примерам.

Таблица 1

Компоненты Кислый ненасыщенный полиэфир, где Н=« — = — (СН вЂ” Сн — Π— С вЂ” (СН вЂ” С

2 2 2 24 — СН2 СН вЂ” 0 —, — 11

100 в=20

100

n= 33

100

СН2 и

R = — С -СН вЂ” R =-(СН вЂ” СН-СН вЂ” С=СН вЂ” СН ) -0- Р = 20

2 2 2 < 2/ 2

СН

Стирол

100

10 20 10 10

Метиловый эфир метакриловой .кислоты

Бутиловый эфир метакриловой кислоты

Бензоин е

Метиловый эфир бензоина

Гидрохинон

Бутилгидрохинон

20 5 5

0,5 1,.4

1,2

0,1 0,2

0,01

0,5 бензоин и его эфиры, бензофенон, антрахинон и его производные; в.качестве ингибитора гидрохинон и его производные.

Кислый ненасыщенный полиэфир смешивают в реакторе-смесителе при комнатной температуре с ненасыщенными мономерами, фотоинициаторсм и ингибиторсм до получения гомогенной системы.

Фотоотверждаемую композицию отстаивают в течение 24 ч для удаления пузырьков воздуха, заливают в копировальную раму и экспонируют с двух сторон лампами ЛУФ-80 на расстоянии

10 см в течение 10-15 мин, причем с одной стороны через негатив. Остатки неотвердившейся композиции смывают

3%-ныл водньм раствором кальцинированной соды. Полученную форму подпри следующем соотнощении компонентов, мас.ч.:

Кислый ненасьпценный полиэфир 100

Ненасьпценный мономер 15-40

Фотоинициатор 0,5-2,0

Ингибитор 0,01-0,50

Предлагаемая композиция позволяет получать флексографские фотополимерR = — СН=СН вЂ” R =-(CH — CH=C — СН.-) — 0 —, 1 2 2 2ь

СН

СН, 3

R = — с =сн —; R =-(сн2 — сн — 01 -1

СНз

Кислый ненасыщенный полиэфир формулы (I) получают путем взаимодействия 2 моль циклического ангидрида ненасыщенной дикарбоновой кислоты с

1 моль полиола с первичными гидроксильными группами ) 2 при 80-140 С в течение 4-10 ч до достижения кислотного числа 28-56.

В качестве циклических ангидридов ненасьпценных дикарбоновых кислот используют: малеиновый, итаконовый и цитраноновый ангидриды, в качестве полиольной компоненты используют полиэфиры, олигодиены и др. полимеры, содержащие концевые гидроксильные группы ) 2, и имеющие мол.м. 1100- 60

2400. Композиция содержит в качестве ненасьпценного мономера стирол и его производные, а также их смесь с акриловой, метакриловой кислотами и их эфирами; в качестве фотоинициатора - 65

Содержание компонентов по примерам, вес.ч.

1 I

996234

Таблица 2

Прототип Композиция по примерам T I I

Показатели

Относительное удлинение, Ъ 40

120 150 110 120

Весовое набухание в смеси этанол : вода — 40:60 за 24 ч экспозиции, Ъ

6 5

Предлагаемая фотоотверждаемая композиция позволяет. получить флексограф,ские фотополимерные печатные формы для печати спирто-водными красками, способные к проявлению водными раст- 20 ворами солей щелочных металлов, и пригодные для печати с формных валов малого диаметра, что позволяет отказаться от многостадийного, дорогостоящего производства флексографс- 25 ких резиновых печатных фррм и, таким образом, снизить себестоимость продукции и повысить ее.качество.

HO-C — P — C,— 0 — R — С вЂ” R — C — 0Н

1 где

Сн СН2

1 Ц

R — CH-- СН вЂ” -С =CH — — С вЂ” СН2- .(1 1

Формула изобретения

-Фотоотверждаемая композиция для флексографских фотополимерных печатных форм, включающая ненасыщенный по- 35 лиэфир, ненасыщенный мономер, фотоинициатор и ингибитор, о т л и ч а ющ а я с я тем, что, с целью повышения стойкости флексографских фотополимерных печатных форм к действию спир- 40 то-водных растворов и увеличения относительного удлинения формы, в качестве ненасыщенного полиэфира композиция содержит кислый ненасыщенный полиэфир общей формулы

Составитель И. Крылова

Редактор Н. Киштулинец Тех)саед О. Hege КорректорМ. немчик

3 ак аз 812/27 Тираж 385 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035 Москва Ж-35 Раушская наб.д д. 4/5

c c

Филиал ППП "Патент", r. ужгород, ул. Проектная, вергают дополнительной сшивке при доэкспозиции в течение 7 мин .

Результаты лабораторных испытаний представлены в табл. 2. я -(сн -сн-о)- -<сн -сн-сн- с=сн-сн2)„-0-, 2 (и 2 (2( сн С((СН3

«),СН СН- С - СН ) -0-, I

С Э

0 0 н ((-(СН2-(н2 0 — С вЂ” (СН2)4 C-С() СН2 CH 0

n = 11-33, при следующем соотно(аении компонентов, мас.ч.:

Кислый ненасыщенный полйэфир 100

Ненасыщенный мономер 15-40

Фотоинициатор 0,5-2,0

Ингибитор 0,01-0,50

Источники информации, принятые во внимание при экспертизе

1. Патент CttlA 9 4038084, кл. G 03 С 1/68, 1977.

2. Патент США 9 3556791, кл. G 03 С 7/00, 1971.
