Устройство для получения пряжи
Иллюстрации
Реферат

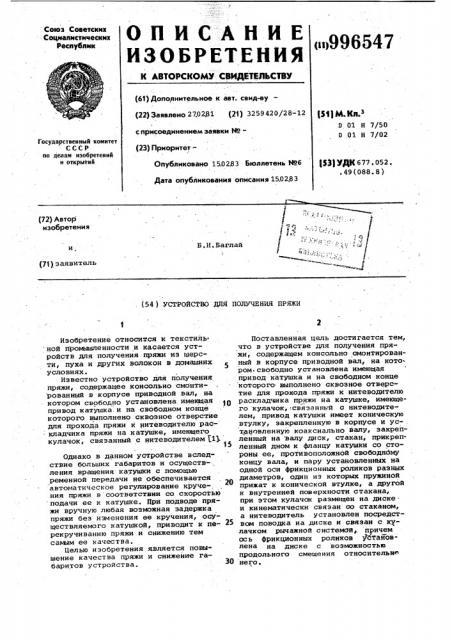

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (n)996547 (61) Дополнительное к авт. свид-ву (22) 3аявлено 270281 (21) 3259420/28-12
Р М g+ з ,D 01 Н 7/50
0 .01 Н 7/02 с присоединением заявки Йо—
Государственный комитет
СССР но делам изобретений н открытий (23) Приоритет—
Опубликовано 150283 Бюллетень НР6 (Щ УДК 677: ° 052 ° . 49 (088. 8 ) Дата опубликования описаныя 150283 (72) Автор изобретения
Б.И.Баглай (71) заявитель (54 ) УСТРОЙСТВО ДЛЯ ПОЛУЧЕНИЯ ПРЯЖИ
Изобретение относится к текстиль ной промышленности и касается устройств для получения пряжи из шерсти, пуха и других волокон в домашних условиях.
Известно устройство для получения пряжи, содержащее консольно смонти рованный в корпусе приводной вал, на котором свободно установлена имекщая привод катушка.и на свободном конце которого выполнено сквозное отверстие для прохода пряжи к нитеводителю раскладчика пряжи на катушке, имеющего кулачок, связанный с нитеводителем 1).
Однако в данном устройстве вследствие больших габаритов и осуществления вращения катушки с ломощью ременной передачи не обеспечивается автоматическое регулирование кручения пряжи в соответствии со скоростью подачи ее к катушке. При подводе пряжи вручную любая возможная задержка пряжи без изменения ее кручения, осуществляемого катушкой, приводит к пе- 2> рекручиванию пряжи и снижению тем самым ее качества.
Целью изобретения является повышение качества пряжи и снижение габаритов устройства.
Поставленная цель достигается тем, что в устройстве для получения пряжи, содержащем консольно омонтированный в корпусе приводной вал, на котором свободно установлена имеющая привод катушка и на свободном конце которого выполнено сквозное отверстие для прохода пряжи к нитеводителю раскладчика пряжи на катушке, имеющего кулачок,.связанньй с нитеводителем, привод катушки имеет коническую втулку, закрепленную в корпусе и установленную коаксиально валу, закрепленный на валу диск, стакан, прикрепленный дном к фланцу катушки со стороны ее, противоположной свободнбму концу вала, и пару установленных на одной оси фрикционных роликов разных диаметров, один из которых пружиной прижат к конической втулке, а другой к внутренней поверхности стакана, при этом кулачок размещен на дискеи кинематически связан со стаканом, а нитеводитель установлен посредством поводка на диске и связан с кулачком рычажной системой, причем ось фрикционных роликов устайовлена на диске с возможностью продольного смещения относительи него.
996547
Формула изобретения
Ось фрикционных роликов установлена на диске посредством рамки с воэможностью ее смещения относительно диска.
Кинематическая связь кулачка со стаканом содержит червячную передачу, червяк которой жестко связан со ста.каном и свободно установлен на валу, и пару зубчатых колес.
На чертеже изображено предлагаемое устройство, разрез. 1О
На:стойке 1 в корпусе 2 закреплена коническая втулка 3, в которой посредством подшипников 4 коаксиально ей и консольно смонтирован приводной вал 5. На одном конце вала 5 закреп-. 35 лен шкив 6 связанный бесконечным ремешком 7 с электродвигателем (не показан ). На свободном конце вала выполнены срез и сквозное отверстие 8 для прохода пряжи 9 к нитеводителю 10 раскладчика пряжи на катушке 11, сво-.
;бодно установленный на валу 5 и имею щей привод. Привод катушки имеет диск 12 с окнами 13 и отбортовкой 14, на которой установлена с возможнос-. тью продольного смещения посредством рамки 15 ось 16 с размещенными на ее концах фрикционными роликами 17 и 18 разных диаметров. Рамка 15 прижата к дйску пружиной 19.
На валу 5 свободно установлен стакан 20, прикрепленный дном с помощью штифта 21 к фланцу 22 катушки 11 со стороны ее, противоположной свободному концу вала. Ролик 17 прижат пружиной 23 к конической втул- З5 ке 3, а ролик 18 — к внутренней поверхности стакана 20.
На диске 12 консольно и параллельно валу 5 закреплен поводок в виде стержня 24, на котором посредством 40 оси 25 установлен нитеводитель 10 раскладчика, связанный тягой 26 и рычагом 27 с кулачком 28, установленным на диске 12. Кулачок 28 парой зубчатых колес 29 и 30 и червячной 4g передачей 31 кинематически связан со стаканом. Червяк 32 свободно установлен на валу 5 и жестко связан со стаканом. Катушка фиксируется в осевом направлении пружиной 33„ вхо- щ дящей в одну из проточек вала."
Вытянутую волокнистую мычку заправляют в сквозное отверстие 8 и 34 на стержне 24, в нитеводитель 10 и закрепляют на катушке 11. При включении электродвигателя приводится во вращение вал с диском, при этом ролики 17 и 18, обкатываясь по втулке 3 и внутренней поверхности стакана, передаот вращение диска стакану и связанной с ним катушке. Вследст- 60 вие вращения катушки мычки скручивается в пряжу и наматывается на катушку. Вращение стакана через червячную передачу и зубчатые колеса передает«. 65 ся кулачку 28, обеспечивающему возвратись поступательное перемещение тяги 26 и соответственно качательное движение нитеводителя 10, осуществляющего раскладку пряжи на катушке вдоль нее.
При снижении скорости подачи пряжи к катушке и увеличении диаметра намотки фрикционные ролики проскальзывают относительно втулки и стакана соответственно и частота spargeния стакана и связанной с ним катушки снижается и уменьшается тем самым крутка пряжи, и кроме того, исклю-чается обрыв пряжи вследствие увеличения ее натяжения.
Перемещением рамки вдоль оси роликов изменяют передаточное отношение вращения от диска к стакану и катушке, чем регулируют сообщаемую пряже крутку.
Устройство может комплектоваться тремя катушками, крестовиной для подготовки пряжи к стирке, крепящейся на втулке 3 винтом, кронштейном с цвумя стойками для установки катушек и двумя щетками для расчесывания волокон. Такой комплект приспособлений дает возможность исключить ручную перемотку пряжи в клубки до полной . ее готовности.
После наработки двух катушек с пряжей они устанавливаются на стойи кронштейна, закрепленного на стое, и пряжи с них скручиваются вместе в одну крученую пряжу в направлении, противоположном направлению первоначального кручения каждой пряжи в отдельности. После снятия катушки с вала и установки ее на кронштейн в реэьбовом отверстии 35 на шкиве 6 размещается крестовина, на которую перематывается крученая пряжа.
При сматывании пряжи с катушки ее отсоединяют оТ стакана.
При замене катушек поднимают прозрачную крышку 36, имеющую отверстие для прохода конца вала 5.
Предлагаемое устройство позволяет повысить качество получаемой пряжи, обладает компактностью эа счет
1 размещения всех его узлов в пределах длины приводного вала и использование только одного связанного с электродвигателем звена, и обеспечи;вает простоту заправки пряжи и обслуживание за счет свободного досту— па к катушке и простоты замены ее.
1. Устройство для получения пряжи, содержащее консольно смонтированный в корпусе приводной вал, на котором свободно установлена имеющая привод катушка и на свободном конце которого выполнено сквозное отверстие для
996547
И 24
Составитель Н. Тимофеева
Техред E.Харитончик Корректор 0.Билак
Редактор A.Ãóëüêo
Заказ 872/42 Тираж 459 Подписное
ВНИИПО Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Филиал ППП "Патент", г.Ужгород, ул.Проектная, 4 прохода пряжи к нитеводителю раскладчика пряжи на катушке, имеющего кулачск, связанный с нитеводителем t
I отличающееся тем,что, с целью повышения качества пряжи и снижения габаритов устройства, привод катушки имеет коническую втулку, закрепленную в корпусе и установлен.— ную коаксиально валу, закрепленный на валу диск, стакан, прикрепленный дном к фланцу катушки со стороны ее, противоположной свободному концу вала, и пару установленных на одной оси фрикционных роликов разных диаметров, один из которых пружиной прижат к конической втулке, а другой — 15 к внутренней поверхности стакана, при.этом кулачок размещен на диске и кинеглатически связан со-стаканом, а нитеводитель установлен посредством поводка на диске и связан с ку- 2О
/ лачком рычажной системой причем
Ось фрикционных pQJIBKQB установлена на диске с возможностью продольного смещения относительно него.
2. Устройство по и. 1, о т л ич а ю щ.е е с я тем, что ось фрикционных роликов установлена иа диске посредством рамки с возможностью ее смещения относительно диска.
3. Устройство по и. 1, о т л и- . ч а,ю щ е е с я тем, что. кинематигеская связь кулачка со стаканом содержит червячную передачу, червяк которой жестко связан со стаканом и свободно установлен на валу, и пару зубчатых колес. источники информации принятые во внимание при экспертизе
1. Авторское свидетельство СССР
Р 17076, кл. D 01 Н 7/02, 1929.
