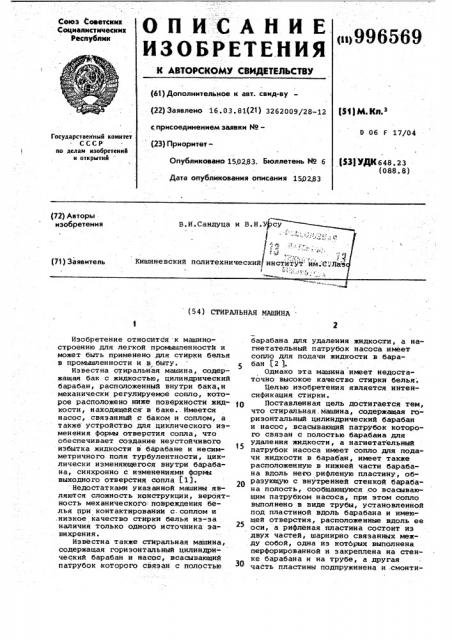

ОПИСАНИЕ.

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистических

Республик (u)996569 ф, « г г Ъ

"/ (63) Дополнительное к авт. свид-ву (22) Заявлено 1б.03. 81(21) 32б2009/28-12 с присоединением заявки N9— (23) Приоритет—

Опубликовано 15.02,83. Бюллетень Ио б ($1) h4. Кп.з

0 Об F 17/04

Государственный комитет

СССР по делам изобретений и открытий ($3) УД 4 б 48. 2 3 (088 ° 8) Дата опубликования описания 1502.83 (72) Авторыизобретения

В .И.Сандуца и В.Н.Уфсу

5 g .7 .";--;,.„М

Кишиневский политехнический институт им. - С:;:ЛаЪ

s Ъ (71) Заявитель (54) СТИРАЛЬНАЯ МАЩИНА

Изобретение относится к машиностроению для легкой промышленности и может быть применено для стирки белья в промышленности и в быту. 5

Известна стиральная машина, содержащая бак с жидкостью, цилиндрический барабан, расположенный внутри бака, и механически регулируемое сопло, которое расположено ниже поверхности жидкости, находящейся в баке.. Имеется насос, связанный с баком и соплом, а также устройство для циклического изменения формы отверстия сопла, что обеспечивает создание неустойчивого избытка жидкости в барабане и несимметричного поля турбулентности, циклически изменяющегося внутри барабана, синхронно с изменениями форма выходного отверстия сопла (13.

Недостатками укаэанной машины являются сложность конструкции, вероятность механического: повреждения белья при контактировании с- соплом и .низкое качество стирки белья из-за наличия только одного источника завихрения.

Известна также стйральная машина, содержащая горизонтальный цилиндрический барабан и насос, всасывающий патрубок,которого связан с полостью барабана для удаления жидкости, а нагнетательный патрубок насоса имеет сопло для подачи жидкости в барабан 12 1.

Однако эта машина имеет недостаточно высокое . качество стирки белья .

Целью изобретения является интенсификация стирки.

Поставленная цель достигается тем, что стиральная. машина, содержащая горизонтальный цилиндрический барабан и насос, всасывающий патрубок которого связан с полостью барабана для удаления жидкости, а нагнетательный патрубок насоса имеет сопло для подачи жидкости в барабан, имеет также расположенную в нижней части барабана вдоль него рифленую пластину, образующую с внутренней стенкой барабана полость, сообщающуюся со всасывающим патрубком насоса, при этом сопло выполнено в виде трубы, установленной под пластиной вдоль барабана и имеющей отверстия, расположенные вдоль ее оси, а рифленая пластина состоит из двух частей, шарнирно связанных между собой, одна из котбрых выполнена перфорированной и закреплена на стенке барабана н на трубе, а другая часть пластины подпружинена и .смонти996569 рована консольно, причем оси отверстий трубы направлены в сторону расположения консольной части рифленой пластины.

На фиг.1 изображена стиральная машина, вид сбокур на фиг.2 - то же, вид сверху.

Стиральная машина содержит горизонтальный цилиндрический барабан 1 и насос 2. Всасывающий патрубок 3 насоса 2 связан с полостью барабана

1 для удаления жидкости, а нагнетательный патрубок 4 имеет сопло для подачи жидкости в барабан 1, выполненное в виде трубы с отверстиями 5, расположенными вдоль ее оси.

В нижней части барабана 1 вдоль него расположена рифленая пластина б, образующая с внутренней стенкой барабана полость 7, сообщающуюся с всасывающим патрубком 3 насоса 2. Рифленая пластина 6 состоит из двух частей 8 и 9, шарнирно связанных между собой.

Часть 8 пластины б выполнена.перфори» рованной и закреплена на стенке барабана 1 н на трубе, а .часть 9 пластины подпружинена пружиной 10 и смонтирована консольно. Часть 9 пластины б с внутренней стенкой барабана 1 образует полость 11. Оси отверстий 5 трубы направлены в сторону расположения консольной части 9 рифленой пластины б.

Стиральная машина работает от привода 12.

Устройство работает следующим образом.

Вода из барабана 1 через всасывающий патрубок 3 и Насос 2 попадает в нагнетательный патрубок 4 и сопло с отверстиями 5.

Струя под избыточным давлением, истекая из отверстий 5 сопла, ударяется об рифленую подпружиненную пластину б и стенки барабана 1, попадает в полость 11 барабана, где увлекает эа собой остальную жидкость, в среде которой находятся предметы стирки.

Затем под избыточным давлением струя, истекая из отверстий 5 .сопла, попадает в закрытую полость 7 между рифленой пластиной 6 и стенкой барабана 1. При движении к выходу иэ полости. 7 струя испытывает периодически расширение и сжатие, что обуславливает появление вибрации подпружиненной части 9 пластины б.

Белье, циркулируя вместе с водой, периодически контактирует с рифленой поверхностью пластины 6, а вибрации ее передаются стираемым предметам.

Предложенная стиральная машина значительно повышает качество стирки белья. формула изобретения

Стиральная машина, содержащая горизонтальный цилиндрический барабан и насос, всасывающий патрубок которого связан с полостью барабана для удаления жидкости, а нагнетательный патрубок насоса имеет сопло для подачи жидкости в барабан, о.т л и.ч а ю щ а я .с я тем, .что, с целью интенсификации стирки, она имеет расположенную в нижней части барабана вдоль sего рифленую пластину, образующую с внутренней стенкой. барабана полость, сообщающуюся со всасывака им патрубком насоса, при этом

30 сопло выполнено в виде трубы, установленной под пластиной вдоль барабана и имеющей отверстия, расположенные вдоль ее оси„ а рифленая пластина состоит из двух частей, шарнирЗ5 но связанных между собой, одна из которых выполнена перфорированной и закреплена на стенке барабана и на трубе, а другая часть пластины подпружинена и смонтирована консольно, 4О причем оси отверстий трубы направлены в сторону расположения консольной части рифленой пластины.

Источники информации, 45 принятые во внимание при экспертизе

1. Патент CQtA В 3867821, кл. 68-184, 1975.

2. Патент CIllA Р 2170096, кл. 68-184, 1939 (прототип), 996569
