Пробка для образования в бетонном изделии колодца под анкерный болт

Пробка для образования в бетонном изделии колодца под анкерный болт

Иллюстрации

Показать все

Реферат

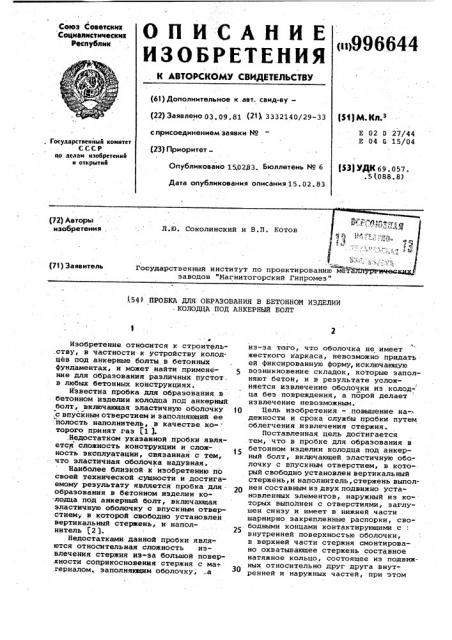

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

«ii996644

Союз Советских

Соцналнстнческнх

Республик (á3) Дополнительное к авт. саид-ву— (22) Заявлено р3. р9. 81 (21 3 3332140/29-33 ($g) М Кп з

E 02 0 27/44

Е 04 G 15/04 с присоединением заявки Мо

Государстиеиный комитет С С С Р но делам иэобретеиий и открытий (23) Приоритет

f$3) УДК 69.057. . 5 (088. 8) Опубликовано 150233. Бюллетень М 6

Дата опубликования описания 15. 02. 83 (72) Авторы изобретения, с 6 ;"A ч,т и а а,И ., Л.Ю. Соколинский и В.П. Котов

Вф

Л вс.. ° т

Государственный институт по проектированию металЛурв мчеа заводов "Магнитогорский Гипромез" (7! ) Заявитель (54 ) ПРОБКА ДЛЯ ОБРАЗОВАНИЯ В БЕТОННОМ ИЗДЕЛИИ

КОЛОДЦА ПОД АНКЕРНЫЙ БОЛТ

Я

Изобретение относится к строитель.ству, в частности к устройству колодцев под анкерные болты в бетонных фундаментах, и может найти применение для образования различных пустот. в любых бетонных конструкциях.

Известна пробка для образования..в бетонном изделии колодца под анкерный болт, включающая эластичную обоЛочку ,с впускным отверстием и заполняющий ее полость наполнитель, в качестве ко- торого принят газ 1 ). .Недостатком ухазаииой пробки является сложность конструкции и сложность эксплуатации, связанная с тем, что эластичная оболочка надувная.

Наиболее близкой к изобретению по своей технической сущности и достигаемому результату является пробка дляобразования в бетонном изделии ко.лодца под анкерный болт, включающая эластичную оболочку с впускным отверстием; в которой свободно установлей вертикальный стержень, и наполнитель 2 j.

Недостатками данной пробки являются относительная сложность извлечения стержня из-эа большой повер.хности соприкосновения стержня с ма= гериалом, заполняквдим оболочку,,.а иэ-за того, что оболочка не имеет жесткого каркаса, невозможно придать . ей фиксированную форму, исключающую возникновение складок, которые заполняют бетой, и в результате усложняется извлечение оболочки из колодца беэ цовреждения, а порой делает извлечение невозможным. Цель изобретения - повышение на-. дежности и срока службы пробки путем облегчения извлечения стержня.

Поставленная цель достигается тем, что в пробке для образования в бетонном иэделии колодца под анкерный болт, включающей эластичную обо.лочку с впускным отверстием, в который свободно установлен вертикальный стержень,и наполнитель,стержень выполнен составным из двух подвижно установленных элементов, наружный из ко" торых выполнен с отверстиями, заглушен снизу и имеет в нижней части шарнирно закрепленные распорки, свободными концами контактирующими с внутренней поверхностью оболочки, в верхней части стержня смонтировано охватывающее стержень составное натяжное кольцо, состоящее иэ подвижных относительно друг друга внутренней и наружных-частей, при этом

996644 эластичная оболочка охватывает внут-реннюю часть натяжного кольца, а сумма длин противолежащих распорок и расстояния между осями их шарниров больше соответствующей диагонали основания оболочки на 0,5-1,0 диаметра стержня. Кроме того, натяжное кольцо закреплено при помощи шарнирно закрепленного на наружном элементе стержня кронштейна, опертого на внутренний элемент стержня. 10

На фиг. 1 изображена пробка, общий вид ; на фиг. 2 — разрез A-A на фиг.1, на фиг.3 — разрез Е-Б на фиг.1; на фиг. 4 — узел I на фиг. 1(вариант исполнения натяжного кольца и крепления его к стержню . t5

Пробка состоит из эластичной обо.лочки 1 с впускным отверстием 2, заполненной сыпучим материалом 3, например песком, подвижного вертикального стержня, состоящего из наружного Щ элемента 4 с заглушкой 5 и отверстиями б и внутреннего элемента 7.

К наружному элементу 4 стержня шарниром 8 крепятся распорки 9, .опирающиеся во внутреннюю поверхность 2 оболочки 1. Горловина оболочки 1 крепится к натяжному кольцу 10, которое крепится к наружному элементу 4 стержня.

Натяжное кольцо состоит из наружной 11 и внутренней 12 подвижных относительно друг друга частей. К натяжному кольцу плотно. крепится горловина оболочки 1, при этом внутренняя часть 12 опирается на кронштейн

13, имеющий опорное плечо 14 и хвостовик 15. Кронштейн 13 закреплен шарниром 16 к наружному элементу 4 стержня, а хвостовик 15 проходит сквозь прорезь 17 в наружном элементе 4 стержня и опирается на внутренний элемент 7.

Пробка собирается следующим образом.

Сквозь натяжное кольцо 10 во внутреннюю полость оболочки 1 вставля ется наружный элемент 4 стержня таким образом, чтобы распорки 9 уперлись в углы внутренней поверхности оболочки.Затем во внутрь наружного элемента 4 вводят внутренний элемент 7, э0 который, надавливая на хвостовик 15 кронштейна 13, и вращает его вокруг шарнира 16, тем самым производят натяжение оболочки 1 с помощью опорного плеча 14. При полном введе- 55 нии внутренний элемент 7 стержня 4 перекрывает отверстия 6 в наружном элементе 4 стержня. Сквозь зазор между стержнем и натяжным кольцом

10 оболочка 1 заполняется сыпучим ма- g) териалом 3. Собранная пробка крепится наружной частью 11 натяжного кольца 10 в опалубке фундамента к ар- матуре или кондукторным устройствам.

При бетонировании после достижения бетоном необходимой прочности извлекается сначала внутренний элемент

7, часть сыпучего материала 3, заполняющего оболочку, просыпается в отверстия 6, тем самым значительно уменьшается сила трения между материалом засыпки 3 и наружным элементом

4 стержня. Затем легко извлекается элемент 4, а оставшийся материал за-. сыНки 3 просыпается в нижнюю часть оболочки 1, которая извлекается в последнюю очередь вместе с внутренним натяжным кольцом 12, при этом наружная часть 11 натяжного кольца

10 остается в теле фундамента.

Конструкция предложенной пробки обеспечивает уменьшение трудозатрат при извлечении пробки и повышение срока службы пробки„а также позволя- ет создать колодец более правильной формы и упрощает установку и крепление устройства в фундаменте.

Формула изобретения

1 ° Пробка для образования в бетонном изделии колодца под анкерный болт включающая эластичную оболочку с ! ,впускным отверстием,в которой свободно установлен вертикальный стержень, и наполнитель, о т л и ч а ющ а я с я тем, что, с целью повышения надежности и срока службы пуleM облегчения извлечения стержня, стержень выполнен составным иэ двух подвижно установленных элементов, наружный из которых выполнен с отверстиями,.заглушен снизу и имеет в нижней части шарнирно закрепленные распорки, свободными концами контак-. тирующими с внутренней поверхностью оболочки, в верхней части стержня смонтировано охватывающее стержень составное натяжное кольцо, состоящее из подвижных относительно друг друга внутренней и наружной частей, при этом эластичная оболочка охватывает внутреннюю часть натяжного кольца.

2. Пробка по п.1, о т л и ч а ющ а я с я тем, что сумма длин противолежащих распорок и расстояния между осями их шарниров больше соответствующей диагонали основания обо-. лочки на 0,5-1,0 диаметра стержня.

3. Пробка по п.1, о т л и ч а ю -. щ а я с я тем, что натяжное кольцо закреплено при помощи шарнирно закрепленного на наружном элементе стержня кронштейна, опертого на внутренний элемент стержня.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 588298, кл. E 02 0 27/44, 1975 °

2. Авторское свидетельство СССР по заявке М 2899573/29-33, кл. Е 02 D 27/44, 1980.
