Реферат

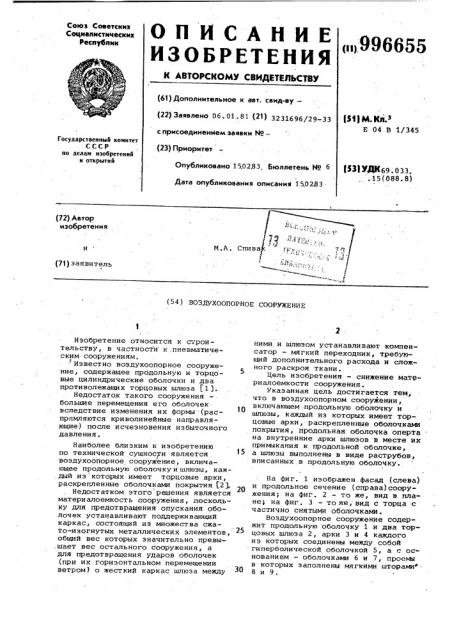

ОП ИСАЙИ Е

ИЗОБРЕТЕНИЯ

Союз Советскня

Соцналнстннческнк

Реснубпнк

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 06. 01. 81 (21) 3231696/29 33 с присоединением заявки ¹â€” (23) Приоритет

Опубликовано 150283 Бюллетень ¹ 6 (ф})М Ку 3

Е 04 В 1/345

Государственный комитет

СССР по делам изобретений н открытий (331УЛК 69. 033, .-15 (088. 8) Дата опубликования описания 150283(72) Автор изобретения

f с н, г /

1 (71) заявитель (54 ) ВОЗДУХООПОРНОЕ СООРУЖЕНИЕ

Изобретение относится к строительству, в частности к.пневматическим сооружениям.

Известно воздухоопорное сооружение, содержащее продольную и торцовые цилиндрические оболочки и два противолежащих торцовых шлюза (1 ).

Недостаток такого сооружения большие перемещения его оболочек вследствие изменения их формы (распрямляются криволинейные направляющие) после исчезновения избыточного давления.

Наиболее близким к изобретению по технической сущности является воздухоопорное сооружение, включающее продольную оболочку и шлюзы, каж. дый из которых имеет торцовые арки, раскрепленные оболочками покрытия 2).

Недостатком этого решения является матери алоемкость сооружения, лоскольку для предотвращения опускания оболочек устанавливают поддерживающий каркас, состоящий из множества сжато-изогнутых металлических элементов, общий вес которых значительно превы.шает вес остального сооружения, а для предотвращения ударов оболочек (при их горизонтальном перемещении ветром) о жесткий каркас шлюза между ними и шлюзом устанавливают компенсатор — мягкий переходник, требующий дополнительного расхода и сложного раскроя ткани.

Цель изобретения — снижение материалоемкости сооружения.

Указанная цель достигается тем, что в воздухоопорном сооружении, включающем продольную оболочку и шлюзы, каждый из которых имеет торцовые арки, раскрепленные оболочками покрытия, продольная оболочка оперта на внутренние арки шлюзов в месте их примыкания к продольной оболочке, 15 а шлюзы выполнены в виде раструбов, вписанных в продольную оболочку.

На фиг. 1 изображен фасад (слева) и продольное сечение (справа) сооружения; на фиг. 2 — то же, вид в плане; на фиг. 3 — то же, вид с торца с частично снятыми оболочками.

Воздухоопорное сооружение содержит продольную оболочку 1 и два торцовых шлюза 2, арки 3 и 4 каждого из которых соединены между собой гиперболической оболочкой 5, а с основанием — оболочками 6 и 7, проемы в которых заполнены мягкими шторами"

30 8 и 9.

966655

Формула изобретения

ВНИИПИ Заказ 888/48 Тираж 722 Подписное

Филиал ПЛП "Патент",г.ужгород,ул.Проектная,4

Гиперболоид 5 выполнен с уширени. ем от арки 3 к арке 4, вписанной в продольную оболочку 1, которая непосредственно на нее опирается.

При исчезновении избыточного давления продольная оболочка 1, про гибаясь, наклоняет арки 4 внутрь сооружения, но незначительно: упругие удлинения даже самой длинной прямолинейной образующей гиперболоида 5, идущей от вершины арки 4 до пяты арки 3, в 100 раз меньше, а прогибы продольной оболочки 1, следовательно, в 10 раз меньше перемещений цилиндрического торца ° Поэтому не нужет поддерживающий кар-. кас - расход металла сокращается в 3-4 раза.

Не нужны также переходники — оболочки 1,5 и 7 практически неподвижны относительно арки 4. Расход ткани уменьшается на 103, Увеличение размеров шлюзов 2 позволяет использовать пол так же, как и под продольной оболочкой 1, сокращается длина сооружения.

Общая экономия затрат превышает

10 тыс.руб. на одно сооружение типа

А18Ц.

Воздухоопорное сооружение, включающее продольную оболочку и шлюзы, каждый из которых имеет торцовые арки, раскрепленные оболочками покрытия, о т л и ч а ю щ е е с я тем, что, с целью снижения материалоемкости конструкции, продольная о6олочка оперта на внутренние арки шлюзов в месте их примыкания к продольной оболочке, а шлюзы выполнены в виде раструбов, вписанных в продольную оболочку.

Источники информации, принятые во внимание при экспертизе

1. Ермолов В.В. Воздухоопорные здания и сооружения. И., Стройиздат, 1980, с. 174, рис. 326а.

2. Авторское свидетельство СССР

9 688574, кл. Е 04 В 1/345, 1978.
