Реферат

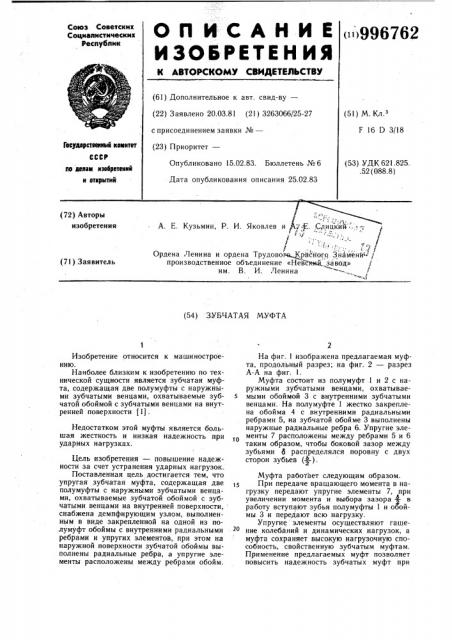

ОП ИСАНИ Е

ИЗЬВРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (»)996762 (61) Дополнительное к авт. свид-ву— (22) Заявлено 20.03.81 (21) 3263066/25-27 с присоединением заявки №вЂ” (23) Приоритет— (5!) М, Кл з

F 16 D 3/!8

Гэс7Аврстеенный кемнтет

СССР (53) УДК 621.825..52 (088.8) Опубликовано 5.02.83. Бюллетень № 6

Дата опубликования описания 25.02.83 йа яелам нзебретеннй н еткрытий

6 1

А. Е. Кузьмин, Р. И. Яковлев и," Е.,Слицкий",.

/" .:, - /

Ордена Ленина и ордена Трудовога Красного. Знаменйт / производственное объединение «Невский. завод» им. В. И. Ленина (72) Авторы изобретения (71) .Заявитель (54) ЗУБЧАТАЯ МУФТА

Изобретение относится к машиностроению.

Наиболее близким к изобретению по технической сущности является зубчатая муфта, содержащая две полумуфты с наружными зубчатыми венцами, охватываемые зуб- 5 чатой обоймой с зубчатыми венцами на внутренней поверхности 11) .

Недостатком этой муфты является большая жесткость и низкая надежность при ударных нагрузках.

Цель изобретения — повышение надежности за счет устранения ударных нагрузок

Поставленная цель достигается тем, что упругая зубчатая муфта, содержащая две полумуфты с наружными зубчатыми венцами, охватываемые зубчатой обоймой с зубчатыми венцами на внутренней поверхности, снабжена демпфирующим узлом, выполненным в виде закрепленной на одной из по.лумуфт обоймы с внутренними радиальными ребрами и упругих элементов,. при этом на наружной поверхности зубчатой обоймы выполнены радиальные ребра, а упругие элементы расположены между ребрами обойм.

На фиг. 1 изображена предлагаемая муфта, продольный разрез; на фиг. 2 — разрез

А-А на фиг. 1.

Муфта состоит из полумуфт 1 и 2 с наружными зубчатыми венцами. охватываемыми обоймой 3 с внутренними зубчатыми венцами.- На полумуфте 1 жестко закреплена обойма 4 с внутренними радиальными ребрами 5, на зубчатой обойме 3 выполнены наружные радиальные ребра 6. Упругие элементы 7 расположены между ребрами 5 и 6 таким образом, чтобы боковой зазор между зубьями о распределялся поровну с двух сторон зубьев (2 ).

Муфта работает следующим образом.

При передаче вращающего момента в нагрузку передают упругие элементы 7, при увеличении момента и выбора зазора — в

b работу вступают зубья полумуфты 1 и обоймы 3 и передают всю нагрузку.

Упругие элементы осуществляют гашение колебаний и динамических нагрузок, а муфта сохраняет высокую нагрузочную способность, свойственную зубчатым муфта м.

Применение предлагаемых муфт позволяет повысить надежность зубчатых муфт при

996762

Формула изобретения уд: рных нагрузках и увеличить срок службы соединяемых ими агрегатов.

Зубчатая муфта, содержащая две полумуфты с наружными зубчатыми венцами, охватываемые зубчатой обоймой с зубчатыми венцами на внутренней поверхности, отличающаяся тем, что, с целью повышения надежности за счет устранения ударных нагрузок, она снабжена демпфирующим узлом, выполненным в виде закрепленной на одной из полумуфт обоймы с внутренними радиальными ребрами и упругих элементов, при этом на наружной поверхности зубчатой обоймы выполнены радиальные ребра, а упругие элементы расположены между ребрами обойм.

Источники информации, принятые во внимание при экспертизе

1. Поляков В. С. и др. Справочник по муфтам. Л., «Машиностроение», 1979, с. 15; ри с. П. 3 (п рототи п) .
