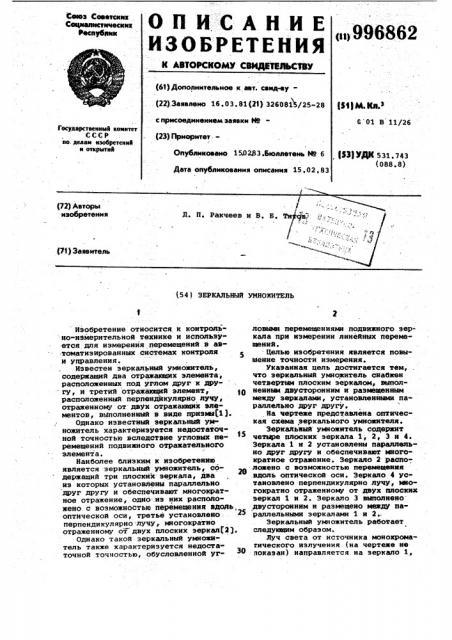

Зеркальный умножитель

Иллюстрации

Показать все

Реферат



996а62

Формула изобретения

Составитель Н. Захаренко

Редактор Л. Веселовская Техред С Мигунова. Корректор В. Прохненко с

Закаэ 917/58 Тираж 600 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. ужгород, ул. Проектная, 4 от которого отражается и попадает на зеркало 2, затем вновь отражаемся от зеркала. 1, т.е., между зеркалами 1 и 2 создается периодическая световая структура. Отражение луча света от зеркал 1 и 2 происходит до тех ., ф пор, пока луч света не выйдем иэ зеркального умножителя между зеРкаламй

1 и 2 или 2 и 3. 1Согда зеркала 1 и 2 параллельны, расстояние между точками падения луча на каждое зеркало ® одинаково. При перемещении зеркала.

2 расстояния между точками падения меняются. Световая структура смещается влево или sapaso в зависимости от направления перемещений. !3

Если при перемещении зеркала 2 относительно зеркала 1 луч света выходит между зеркалами 2 и 3, он совераает в плоскости, перпендикулярной его направлению, перемещения 2е разной величины, в зависимости от расстояния между зеркалами 1 и 2.

В том случае, если зеркапа 1 и 2 параллельны, то величина перемещений, совершаемых лучом света, выходящйм между зеркалами 1 и 3, остается постоянной, а если не параллельны, то изменяется.

Цзмеряя величину перемещения, соверщаемого,лучом света, выходящим между зеркалами 1 и 3, можно ковтро- @ лировать параллельность перемещений зеркал 1 и 2 и, такий образом, повысить точность и диапазон измерений относительных линейных перемещений зеркал 1 и 2.

Применение предлагаемого зеркального умнОжителя для измерения линей» ных перемещений в автоматизированных системах контроля и управления позволяет повысить точность, так как иа точность зеркального умиожителя ие влияют угловые перемещения подвижной отражающей поверхности, поскольку оии могут либо устраняться, либо может производиться коррекция результатов измерений.

Зеркальный умножитель, содержащий три плоских зеркала, два иэ которых установлены параллельно друг другу и обеспечивают многократное отражение, одно из них расположено с возмож. ностью перемещения вдоль оптической оси, третье установлено перпендикулярно лучу, многократно отраженному от двух плоских зеркал, о т л н ч аю щ и и c a тем, что, с целью повыщения точности, он снабжен четвертым плоским зеркалом, выполненным двусторонним н размещенным между зеркалами, установленными параллельно друг другу.

Источники информации, принятые во внимание при экспертизе

1. йвторское свидетельство СССР

В 224846, кл. 6 01 В 11/26, 1968.

2, Авторское свидетельство СССР

9 135664, кл. 6 01 В 11/26, 1961 .(прототип) .
