Стенд для моделирования входа объекта в плотную среду

Стенд для моделирования входа объекта в плотную среду

Иллюстрации

Показать все

Реферат

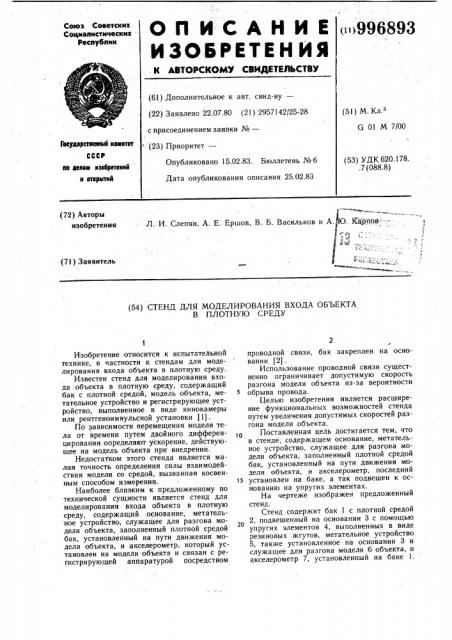

ОП ИСАНИЕ

ИЗОБЬЕТЕ Н ИЯ вЂ” К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

« 996893

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 22.07.80 (21) 2957142/25-28 с присоединением заявки №вЂ” (23) Приоритет— (51) N Кл з

G 01 М700

Гэсудэрстеелемй кемитет

СССР (53) УДК 620.178.7 (088.8) Опубликовано 15.02.83. Бюллетень № 6

Дата опубликования описания 25.02.83

s0 делам изебретений и еткрмтий

Ф . .«и .,», Л. И. Слепян, А. Е. Ершов, В. Б. Васильков и А..Ю. К рпов:.:-"«1 (72) Авторы изобретения (71) Заявитель (54) СТЕНД ДЛЯ МОДЕЛИРОВАНИЯ ВХОДА ОБЪЕКТА

В ПЛОТНУЮ СРЕДУ

Изобретение относится к испытательной технике, в частности к стендам для моделирования входа объекта в плотную среду.

Известен стенд для моделирования входа объекта в плотную среду, содержащий бак с плотной средой, модель объекта, метательное устройство и регистрирующее устройство, выполненное в виде кинокамеры или рентгеноимнульсной установки (1J.

По зависимости перемещения модели тела от времени путем двойного дифференцирования определяют ускорение, действующее на модель объекта при внедрении.

Недостатком этого стенда является малая точность определения силы взаимодействия модели со средой, вызванная косвенным способом измерения.

Наиболее близким к предложенному по технической сущности является стенд для моделирования входа объекта в плотную среду, содержащий основание, метатель ное устройство, служащее для разгона модели объекта, заполненный плотной средой бак, установленный на пути движения модели объекта, и акселерометр, который установлен на модели-объекта и связан с регистрирующей аппаратурой посредством

2 проводной связи, бак закреплен на основании (2).

Использование проводной связи существенно ограничивает допустимую скорость разгона модели объекта из-за вероятности обрыва провода.

Целью изобретения является расширение функциональных возможностей стенда путем увеличения допустимых скоростей разгона модели объекта.

Поставленная цель достигается тем, что в стенде, содержащем основание, метательное устройство, служащее для разгона модели объекта, заполненный плотной средой бак, установленный на пути движения модели объекта, и акселерометр, последний

ts установлен на баке, а так подвешен к основанию на упругих элементах.

На чертеже изображен предложенный стенд.

Стенд содержит бак 1 с плотной средой

2, подвешенный на основании 3 с помощью упругих элементов 4, выполненных в виде резиновых жгутов, метательное устройство

5, также установленное на основании 3 и служащее для разгона модели 6 объекта, и акселерометр 7, установленный на баке 1.

996893

Формула изобретения, Стенд работает следующим образом.

Метательное устройство 5 разгоняет модель 6 объекта в сторону бака 1. При внедрении модели 6 в плотную среду 2 начинается процесс ее торможения. Сила взаимодействия модели 6 со средой 2 передается баку 1, в результате чего упругие элементы 4 начинают растягиваться, а бак 1 получает ускорение. Это ускорение измеряется акселерометром 7. По значению ускорения бака 1 и его массе вместе с массой среды 2 определяют силу Q взаимодействия модели 6 объекта со средой 2.

Вес бака 1 с испытуемой средой (в случае жидких или сыпучих сред) выбран так, что его ускорение при входе модели не превышает ускорения свободного изделия. При этом заполняющая бак среда 2 не отделяется от бака 1 и их ускорение будет одинаковым. Резиновые жгуты (их вес и длина) подобраны исходя из условия

Р+ h

Ь вЂ” абсолютная погрешность измерения силы (,);

Π— предельное значение допустимой абсолютной погрешности измерения силы Q.

Применение изобретения позволяет при относительно небольших энергозатратах добиться большой точности определения силы взаимодействия модели с плотной средой в результате соответствия условий экспериментов реальным условиям.

Стенд для моделирования входа объекта в плотную среду, содержащий основание, метательное устройство, служащее для разгона модели объекта, заполненный плотной средой бак, установленный на пути движения модели объекта, и акселерометр, отличаюи ийся тем, что, с целью расширения функциональных возможностей путем увеличения допустимых скоростей разгона модели объекта, акселерометр установлен на баке, а бак подвешен к основанию на упругих элементах.

20 Источники информации, принятые во внимание при экспертизе

1. Сагомонян А. Я. Проникание. М., «Машиностроение», 1974, с. 168 — 170.

2. Якимов Ю. А. и др. Моделирование сжимаемости жидкости при входе тел в воду. Отчет № 934, МГУ, Институт механики, 1977, с. 81 — 82 (прототип).

ВНИИПИ Заказ 92) /60

Тираж 871 Подписное

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
