Образец для определения вязко-упругих свойств клеевых пленок адгезивов

Образец для определения вязко-упругих свойств клеевых пленок адгезивов

Иллюстрации

Показать все

Реферат

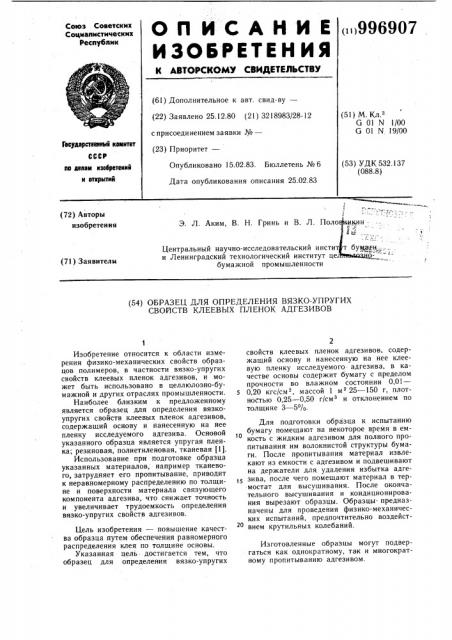

О П И С А И И Е ()996907

ИЗЬ6РЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 25.12.80 (21) 3218983/28-12 с присоединением заявки № (23) Приоритет— (51) М.К .

G 01 N I/00

G 01 N 19/00

Гвс длрстеелный кемлтет

СССР

Опубликовано 15.02.83. Бюллетень № 6

Дата опубликования описания 25.02.83 (53) УДК 532.137 (088.8) Ilo делам лэабретений и еткрмтвй (72) Авторы изобретения

3 Л. Аким, В. Н. Гринь и В. Л. Пол

Центральный научно-исследовательский инсти и Ленинградский технологический институт це бумажной промышленности (71) Заявители (54) ОБРАЗЕЦ ДЛЯ ОПРЕДЕЛЕНИЯ ВЯЗКО-УПРУГИХ

СВОЙСТВ КЛЕЕВЫХ ПЛЕНОК АДГЕЗИВОВ

Изобретение относится к области измерения физико-механических свойств образцов полимеров, в частности вязко-упругих свойств клеевых пленок адгезивов, и может быть использовано в целлюлозно-бумажной и других отраслях промышленности.

Наиболее близким к предложенному является образец для определения вязкоупругих свойств клеевых пленок адгезивов, содержащий основу и нанесенную на нее пленку исследуемого адгезива. Основой указанного образца является упругая пленка; резиновая, полиетиленовая, тканевая (1).

Использование при подготовке образца указанных материалов, например тканевого, затрудняет его пропитывание, приводит к неравномерному распределению по толщине и поверхности материала связующего компонента адгезива, что снижает точность и увеличивает трудоемкость определения вязко-упругих свойств адгезивов.

Цель изобретения — повышение качества образца путем обеспечения равномерного распределения клея по толщине основы.

Указанная цель достигается тем, что образец для определения вязко-упругих свойств клеевых пленок адгезивов, содержащий основу и нанесенную на нее клеевую пленку исследуемого адгезива, в качестве основы содержит бумагу с пределом прочности во влажном состоянии 0,01—

0,20 кгс/см, массой 1 м 25 — 150 г, плотностью 0,25 — 0,50 г/смз и отклонением по толщине 3 — 5%.

Для подготовки образца к испытанию бумагу помещают на некоторое время в емкость с жидким адгезивом для полного пропитывания им волокнистой структуры бумаги. После пропитывания материал извлекают из емкости с адгезивом и подвешивают на держатели для удаления избытка адге15 зива, после чего помещают материал в термостат для высушивания. После окончательного высушивания и кондиционирования вырезают образцы. Образцы предназначены для проведения физико-механических испытаний, предпочтительно воздейст2о вием крутильных колебаний.

Изготовленные образцы могут подвергаться как однократному, так и многократному пропитыванию адгезивом.

996907

Формула изобретения

Составитель Г. Новикова

Редактор,г1. Веселовская Техред И. Верес Корректор Г. Решетник

Заказ 921/60 Тираж 871 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская,наб., д. 4/5

Филиал ППП «Патент>, г. Ужгород, ул. Проектная, 4

В качестве основы используют тонкую высокопористую бумагу с равномерной толщиной.

Оптимальные параметры бумаги предел прочности во влажном состоянии 0,01—

0,20 кгс/см, масса 1 м 25 — 150 г, плотность 0,25 — 0,50 г/см и отклонение по толщине 3 — 5 /о.

Пример 1. В качестве основы образца использована бумага с пределом прочности во влажном состоянии 0,01 кгс/см, массой 1 м 25 г, плотностью 0,25 г/см и отклонением по толщине 5о/о.

Пример 2. В качестве основы использована бумага с пределом прочности во влажном состоянии 0,20 Kl c/cM массой 1 м

150 r, плотностью 0,25 г/с м з и . отклонением по толщине 3 /о.

Пример 3. В качестве основы использована бумага с пределом прочности во влажном состоянии 0,10 кгс/см, массой 1 м 60 г, плотностью 0,50 г/см з и отклонением по толщине 4%.

Во всех примерах бумагу-основу пропитывают путем погружения на 10 мин в емкость с силикатным клеем при концентрации 30 /о, подвешивают на держатели 5 мин, подвергают сушке в термостате в течение

15 — 20 мин и кондиционированию в течение 2 — Зч. После этого из материала вырезают образцы прямоугольной формы.

Для сравнения указанной обработке подвергают тканевый материал (по прототипу), увеличив пропитывание до 30 мин.

Использование в качестве основы образцов бумаги с указанными свойствами обеспечивает быстрое впитывание адгезива, равномерное его распределение по толщине и поверхности и образование пленки адгезива, равномерное его распределение по толщине и поверхности и образование пленки адгезива равномерной толщины. о,Образец для определения вязко-упругих свойств клеевых пленок адгезивов, содержащий основу и нанесенную на нее пленку исследуемого адгезива, отличающийся тем, что, с целью повышения качества образца путем обеспечения равномерного распределения клея по толщине основы, в качестве основы он содержит бума у с пределом прочности во влажном состоянии

0,01 — 0,20 кгс/см, массой 1 м 25 — 150 г, плотностью 0,25 — 0,50 г/смз и отклонением по толщине 3 — 5о/о.

25 Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 714239, кл. G 01 N 11/16, 1977.
