Устройство для измерения времени жизни капель

Устройство для измерения времени жизни капель

Иллюстрации

Показать все

Реферат

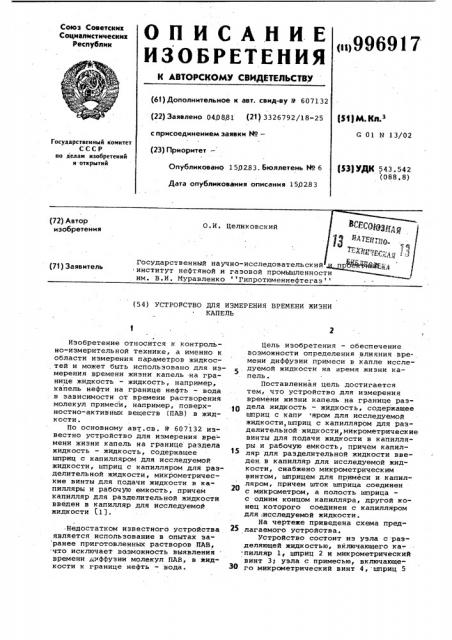

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистических

Республик о>996917 (61) Дополнительное к авт. свид-ву 9 607132 (22) Заявлено 040881 (2! ) 3326792/18-25 (1) М К 3

G 01 N 13/02 с присоединением заявки Нов

Государственный комитет

СССР по делам изобретений и открытий (23) Приоритет -

Опубликовано 1502.83. Бюллетень М 6 (53) УДК 543.542 (088. 8) Дата опубликования описания 1502.83 ленко Гипротюменнефтегаз (54) УСТРОРСТВО ДЛЯ ИЗМЕРЕНИЯ ВРЕМЕНИ ЖИЗНИ

КАПЕЛЬ

Изобретение относится к контрольно-измерительной технике, а именно к области измерения параметров жидкостей и может быть использовано для измерения времени жизни капель íà границе жидкость — жидкость, например, капель нефти на границе нефть — вода в зависимости от времени растворения молекул примеси, например, поверхностно-активных веществ (ПАВ) в жидкости

По основному авт.св. 9 607132 известно устройство для измерения времени жизни капель на границе раздела жидкость - жидкость, содержащее шприц с капилляром для исследуемой жидкости, шприц с капилляром для разделительной жидкости, микрометрические винты для подачи жидкости в капилляры и рабочую емкость, причем капилляр для разделительной жидкости введен в капилляр для исследуемой жидкости (1J.

Недостатком известного устройства является использование в опытах за ранее приготовленных растворов IIAB, что исключает вазможность выявления времени диффузии молекул ПАВ, в жидкости к границе нефть — вода.

Цель изобретения — обеспечение возможности определения влияния времени диффузии примеси в капле иссле5 . дуемой жидкости на время жизни капель.

Поставленная цель достигается тем, что устройство для измерения времени жизни капель на границе раздела жидкость — жидкость, содержащее шприц с капк яром для исследуемой жидкости, шприц с капилляром для разделительной жидкости,микрометрические винты для подачи жидкости в капилляры и рабочую емкость, причем капилляр для разделительной жидкости введен. в капилляр для исследуемой жидкости, снабжено микрометрическим винтом, шприцем для примеси и капилляром, причем шток шприца .соединен с микрометром, а полость шприца с одним концом капилляра, другой конец которого соединен с капилляром для .исследуемой жидкости.

На чертеже приведена схема пред"

25 лагаемого устройства.

Устройство состоит из узла с.разделяющей жидкостью, включающего ка-. .пилляр 1, шприц 2 и микрометрический винт 3; узла с примесью, включающего микрометрический винт 4, шприц 5

996917 и капилляр бу узла с исследуемой Пример. Исследуют время жизни жидкостью, включающего микрометри- капель высоковязкой нефти Русского ческий. винт 7 шприц 8 и капилляр месторождения в водопроводной воде.

9 муфты 10. Капилляры для исследуе- В качестве IIAB испытывают импортный мой и разделяющей жидкости соединены (Япония) нефтерастворимый деэмульга,в точке 11, а капилляр для вывода 5 тор Су-100. Каждый опыт проводят. ,исследуемой и разделяющей жидкостей 6-10 раз, после чего берут среднее соединен с капилляром для примеси арифметическое значение времени жизв точке 12. Капилляры погружены в ни капель нефти. сосуд с разделяющей жидкостью 13 . В таблице приведены результаты и .налитым на нее слоем исследуемой fp измерения времени жизни капель. нефжидкости 14, Все устройство закреп« ти в различных условиях с помощью лено на штативе 15. предлагаемого устройства.

Время растворения IIAB Среднее время Примечание

;в капле нефти жизни капель

I нефти, с

1-2 (непрерывное движение четок) 1,4

Объемы исследуемых веществ, м3:

15 нефти 8.10

1,7 воды 4 10

IIAB 8 10

2,3

Из таблицы видно, что .с увеличением времени растворения IIAB в каплях нефти увеличивается время их жизни, т.е. с увеличением времени растворения ПАВ в нефти за счет диффузии к границе раздела нефть вода успевает диффундировать большее число молекул ПАВ.

Устройство может быть использовано для выявления наиболее эффективных IIAB для обезвоживания нефти, а также при создании прямых эмульсий при гидротранспорте нефтепродуктов по трубопроводам.

Формула изобретения

Устройство для измерения времейи жизни капель по авт.св. 9 607132, о т л и ч а ю щ е е с я тем, что, с целью обеспечения возможности определения влияния времени диффузии

30 примеси в каплеисследуемой жидкости на время жизни капель,оно дополнительно снабжено микрометрическим винтом, шприцем для-примеси и капилляром, причем шток шприца соединен

З5 с микрометрическим винтом, а полость шприца — с одним концом капилляра, другой конец которого соединен с капилляром для исследуемой жидкости.

40 Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 607132,.кл. G 01 N 13/02, 1976;
