Реферат

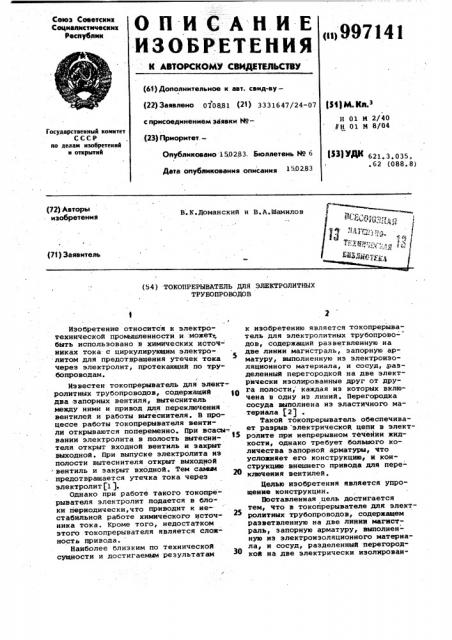

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сеюэ т .аветских

Социалистических

Республик

<н997141 (61) Дополнительное к авт. свмд-ву— (22) Заявлено 020881 (21) 3331647/24-07 с присоединением заявки Йо(23) Г рморитет.—

РЦМК з

Н 01 М 2/40

УН 01 М 8/04

Государственный комитет

СССР но делам изобретений и открытий

Опубликовано 1502.83. Ьюллетень Но 6

РНЕР< 621.3.03 . .62 (088.8) Дата опубликования опмсания (72) Авторы изобретения

В. К. Доманский и В.А. Шамило в (71) Заявитель (54) ТОКОПРЕРЫВАТЕЛЬ ДЛЯ ЭЛЕКТРОЛИТНЫХ

ТРУБОПРОВОДОВ

Изобретение относится к электротехнической промышленности и. можете, быть использовано в химических источниках тока с циркулирующим электро:литом для предотвращения утечек тока через электролит, протекающий по трубопроводам.

Известен токопрерыватель для электролитных трубопроводов, содержащий 4п два запорных вентиля, вытеснитель между ними и привод для переключения вентилей и работы вытеснителя. В процессе работы токопрерывателя вентили открываются попеременно. При всасы-. вании электролита в полость вытеснителя открыт входной вентиль и закрыт выходной. При выпуске электролита из полости вытеснителя открыт выходной . вентиль и закрыт входной. Тем сании предотвращается утечка тока через электролит(1 1.

Однако прн работе такого такопрерывателя электролит подается в блоки периодически,что приводит к нестабильной работе химического источника тока. Кроме того, недостатком этого токопрерывателя является сложность привода.

Наиболее близким по технической сущности и достигаемым результатам к изобретению является токопрерыватель для электролитных трубопроводов, содержащий разветвленную на две линии магистраль, запорную арматуру, выполненную из электроизоляционного материала, и сосуд,,разделенный перегородкой на две электрически изолированные друг от друга полости, каждая из которых включена s одну из линий. Перегородка сосуда выполнена из эластичного материала $2)

Такой токопрерыватель обеспечивает разрыв электрической цепи в электролите при непрерывном течении жидкости, однако требует большого количества запорной арматуры, что усложняет его конструкцию, и конструкцию внешнего привода для переключения вентилей.

Целью изобретения является упрощение конструкции.

Поставленная цель достигается тем, что в токопрерывателе для электролитных трубопроводов, содержащем разветвленную на две линии магистраль, запорную арматуру, выполненную из электроизоляционного материала, и сосуд, разделенный перегородкой на две электрически изолирован997141 ные друг or друга полости, каждая из которых включена в одну из линий, перегородка сосуда выполнена жесткой, а его боковые стенки — из эластичного гофрированного материала и запорная арматура в виде трехходовых вентилей установлена в местах разветвления магистрали.

Трехходовые вентили могут быть механически связаны с жесткой перегородкой.

На чертеже изображен предложенный токопрерыватель.

Токопрерыватель содержит магистраль 1, разветвленную на две линии

2 и 3, запорные трехходовые вентили 4 и 5, установленные в точках разветвления магистрали 1, сосуд 6, разделенный жесткой перегородкой 7 на две изолированные друг от друга полости 8 и 9, подсоединенные соответственно к средним точкам 10 и 11 линий 2 и 3. Магистраль 1, обе линии 2 и- 3, вентили 4 и 5, сосуд 6 .с жесткой перегородкой 7 выполнены из электроизоляционного материала. Боковые стенки 12 и 13 полостей 7 и 8 25 изготовлены из эластичного гофрированного материала.

Вентили 4 и 5 имеют два фиксированных положения, которые обеспечиваются, например, при помощи посто- 30 янных магнитов,Для переключения вентилей из одного фиксированного положения в другое служат рычаги 14 и 15, выполненные, например в виде упругих пластин. Рычаги 14 и 15 соединены ДЯ тягами 16 и 17 с жесткой перегородкой 9. Тяги имеют в месте соединения с рычагами прорези 18 и 19.

При работе токопрерывателя электролит поступает из магистрали, напри-4О мер, через вентиль 4, по линии 2 в полость 9. При этом подача электролита в полость 8 прекращена, так как вентиль 4 перекрывает доступ жидкости в линию 3. В этот момент вентиль Ь закрывает линию 2 и открывает линию 3. Полость 9 из-за свойств гофрированной боковой стенки 12 начинает расширяться в осевом направлении сосуда, так как электролит поступает под гидравлическим напором.

Полость 8 в силу тех же свойств гофрированной стенки 13 уменьшается, и электролит из нее вытекает по линии 3 через вентиль 5 в магистраль

1. Сжатие полости 8 сопровождает- Ы ся перемещением жесткой перегородки, а следовательно, и тяг 16 и 17.

Когда жесткая перегородка достигнет места, близкого к. крайнему положению,рычаги 14 и 15,ранее свободно скользившие по прорезям 18 и 19 тяг

16 и 17, упрутся в тело тяг и воспримут усилие от перегородки 7. В первый момент времени удерживающие силы, например, магнитов, преобладают над усилием тяг и рычаги в силу их упругости начинают изгибаться.

При достижении крайнего положения усилие тяг превышает удерживающие силы и оба вентиля одновременно переключаются из одного положения.в другое, что приводит к подаче электролита в полость 8 и ее расширению, а также к сжатию полости 9 и выдавливанию из нее электролита в магистраль 1. При достижении другого крайнего положения перегородкой 7 вновь происходит переключение вентилей 4 и 5. Таким образом электрическая цепь всегда разорвана перегородкой и одним из вентилей при непрерывном потоке жидкости, а переключение вентилей осуществляется за счет гидравлического напора в магистрали.

Предлагаемое устройство позволяет в два раза уменьшить. число единиц используемой запорной арматуры и устраняет необходимость во внешнем приводе, что приводит к упрощению конструкции токопрерывателя в целом.

Формула изобретения

1. Токопрерыватель для электролитных трубопроводов, содержащий разветвленную на две линии магистраль, запорную арматуру, выполненную из электроизоляционного материала, и сосуд, разделенный перегородкой на две электрически изолированные друг от друга полости, каждая из которых включена в одну из линий, о т л ич а ю шийся: тем, что, с целью упрощения конструкции, перегородка сосуда выполнена жесткой, а его боковые стенки — из эластичного гоф-. рированного материала и запорная арматура в виде трехходовых вентилей установлена в местах разветвления магистрали.

2..Токопрерыватель по п. 1, о тл и ч а ю щ и. и с я тем, что трехходовые вентили механически связаны с жесткой перегородкой.

Источники информации, принятые во внимание при экспертизе

1. Патент ФРГ М 1925861, кл. 21 К, 7/02, 1972, 2. Авторское свидетельство СССР по заявке Р 2913700/21, кл. Н 01 М 2/38, 1980.
