Реферат

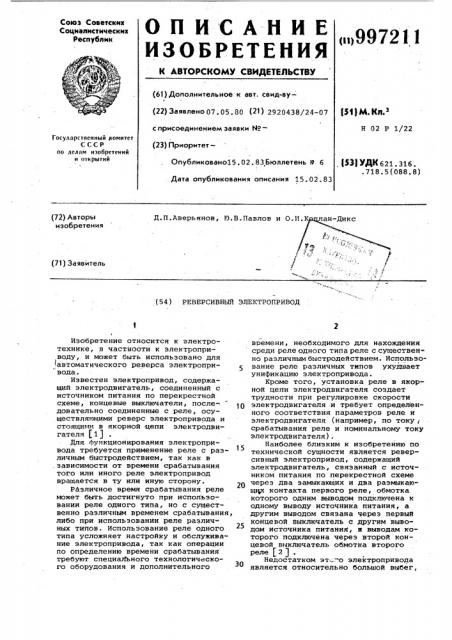

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (n>997211 (61) Дополнительное к авт. сеид-ву(22) Заявлено 07. 05. 80 (21) 2920438/24-07 (51)М Кп з с присоединением заявки ¹(23) Приоритет—

Н 02 Р 1/22

Государствеииый комитет

СССР ао делам изобретений и открытий

Опубликовано15. 02. 83 Бюллетень Р 6 (53) УДК 621. 316. .718.5(088.8) Дата опубликования описания 15.02.83 (72) Авторы изобретения

Д.П.Аверьянов, 10.B.Ïàâëîâ и 0.1! у (71) Заявитель (54) РЕВЕРСИВНЫЙ ЭЛЕКТРОПРИВОД

Изобретение относится к электротехнике, в частности к электроприводу, и может быть использовано для

1автоматического реверса электропривода.

Известен электропривод, содержащий электродвигатель, соединенный с источником питания по перекрестной схеме, концевые выключатели, последовательно соединенные с реле, осуществляющими реверс электропривода и стоящими в якорной цепи электродвигателя (11

Для функционирования электропривода требуется применение реле с различным быстродействием, так как в .зависимости от времени срабатывания того или иного реле электропривод вращается в ту или иную сторону.

Различное время срабатывания реле может быть достигнуто при использовании реле одного типа, но с существенно различным временем срабатывания, либо при использовании реле различных типов. Использование реле одного типа усложняет настройку и обслуживание электропривода, так как операции по определению времени срабатывания требуют специального технологического оборудования и дополнительного времени, необходимого для нахождения среди реле одного типа реле с существенно различным быстродействием. Использование реле различных типов ухудшает унификацию электропривода.

Кроме того, установка реле в якорной цепи электродвигателя создает трудности при регулировке скорости электродвигателя -и требует определенного соответствия параметров реле и электродвигателя (например, по току срабатывания реле и номинальному току электродвигателя).

Наиболее близким к изобретению по технической сущности является реверсивный электропривод, содержащий электродвигатель, связанный с источником питания по перекрестной схеме через два замыкающих и два размыкающих контакта первого реле, обмотка которого одним выводом подключена к одному выводу источника питания, а другим выводом связана через первый концевой выключатель е другим выводом источника питания, к выводам которого подключена через второй концевой выключатель обмотка второго реле f22).

Недостатком эт:-о электропривода является относительно большой выбег, 997211 требуемый для обеспечения реверса электропривода, что ограничивает область его использования. Цель изобретения — расширение области применения за счет автоматического реверса электродвигателя.

Поставленная цель достигается тем, что электропривод дополнительно введены размыкающий контакт второго реле и замыкающий контакт первого реле, который шунтирует первый концевой выключатель, соединенный с обмоткой первого реле через рызмыкаю- щий контакт второго реле.

На чертеже приведена принципиальная схема реверсивного электропривода.

Реверсивный электропривод содержит электродвигатель 1, связанный с источником 2 питания по перекрестной схеме через два замыкающих контакта

3 и 4 и два размыкающих контакта 5 и б первого реле, обмотка 7 которого одним выводом подключена к одному выводу источника 2 питания, а другим выводом связана через концевой выключатель 8 с другим выводом источника

2, к выводам которого подключена через концевой выключатель 9 обмотка

10 второго реле, размыкающий контакт

11 второго реле и замыкающий контакт

12 первого реле, который шунтирует концевой выключатель 8, соединенный с обмоткой 7. Перекрестная схема подключена к источнику 2 питания через переменный резистор 13 и ключ 14.

Электропривод работает следующим образом.

При замыкании выключателя 14 пи тание подается на электродвигатель 1, который начинает поворачивать привод в сторону концевого выключателя 8.

При замыкании. концевого выключателя 8 срабатывает первое реле, шунтирует контактом 12 концевой выключатель 8, размыкает контакты 5 и б и замыкает контакты 3 и 4, электродвигатель начинает вращаться в другую сторону и поворачивает привод в сторону конц вого выключателя 9. При замыкании концевого выключателя 9 срабатывает второе реле 10 и разрывает контактом

11 цепь питания первого реле. Первое реле обесточивается и контакты 3 и 4 размыкаются, а контакты 5 и б замыкаются, привод опять меняет направление движения.

Таким образом, введение размыкаю10 щего и замыкающего контактов реле позволило расширить область примене- . ния электропривода за счет автоматического реверса электродвигателя.

Формула Изобретения

Реверсивный электропривод, содержащий электродвигатель, связанный с

2О источником питания по перекрестной схеме через два замыкающих и два размыкающих контакта первого реле, обмотка которого одним выводом подключена к одному выводу источника питания, а

25 другим выводом связана через первый концевой выключатель с другим выводом источника питания, к выводам которого подключена через второй концевой выключатель обмотка второго реле, о тЗО л и ч а ю шийся тем, что, с целью расширения области применения за счет автоматического реверса электродвигателя, в него дополнительно введены размыкающий контакт второго ре ле и замыкающий контакт первого реле, который шунтирует первый концевой выключатель, соединенный с обмоткой первого реле через размыкающий контакт второго реле.

Источники информации, принятые во.внимание при экспертизе

1 ° Авторское свидетельство СССР

Р 455438, кл. Н 02 Р 1/22, 1971.

2. Петров JI ° Ï. Схемы контакторного

45 управления электроприводами. M. — ë., "Госэнергоиздат", 1953, с.121-125. 997211
