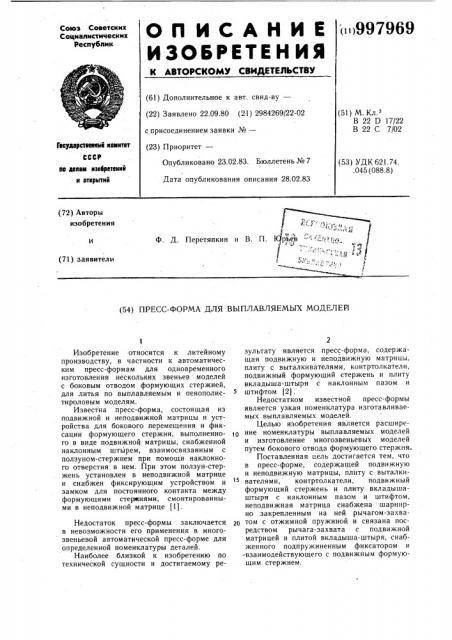

О П И С А Н И Е (ii)997969

ИЗЬБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 22.09.80 (21) 2984269/22-02 с присоединением заявки №вЂ” (23) Приоритет—

Опубликовано 23.02.83. Бюллетень № 7

Дата опубликования описания 28.02.83 (51) М Кл з

В 22 Р 17/22

В 22 С 7/02

Гесударстееииый кемитет

СССР (53) УДК 62! .74. .045 (088.8) пв делам изееретеиий и етерытий (72) Авторы изобретения

1

Ф. Д. Перетяпкин и В. П. гурьев " (::.: (71) заявители (54) ПРЕСС-ФОРМА ДЛЯ ВЫПЛАВЛЯЕМЫХ МОДЕЛЕЙ

Изобретение относится к литейному производству, в частности к автоматическим пресс-формам для одновременного изготовления нескольких звеньев моделей с боковым отводом формующих стержней, для литья по выплавляемым и пенополистироловым моделям.

Известна пресс-форма, состоящая из подвижной и неподвижной матрицы и устройства для бокового перемещения и фиксации формующего стержня, выполненного в виде подвижной матрицы, снабженной наклонным штырем, взаимосвязанным с ползуном-стержнем при помощи наклонного отверстия в нем. При этом ползун-стержень установлен в неподвижной матрице и снабжен фиксирующим устройством и замком для постоянного контакта между формующими стержнями, смонтированными в неподвижной матрице (1).

Недостаток пресс-формы заключается в невозможности его применения в многозвеньевой автоматической пресс-форме для определенной номенклатуры деталей.

Наиболее близкой к изобретению по технической сушности и достигаемому ре2 зультату является пресс-форма, содержащая подвижную и неподвижную матрицы, плиту с выталкивателями, контртолкатели, подвижный формующий стержень и плиту вкладыша-штыря с наклонным пазом и штифтом (2) .

Недостатком известной пресс-формы является узкая номенклатура изготавливаемых выплавляемых моделей.

Целью изобретения является расширение номенклатуры выплавляемых моделей и изготовление многозвеньевых моделей путем бокового отвода формующего стержня.

Поставленная цель достигается тем, что в пресс-форме, содержащей подвижную и неподвижную матрицы, плиту с выталкивателями, контртолкатели, подвижный формующий стержень и плиту вкладышаштыря с наклонным пазом и штифтом, неподвижная матрица снабжена шарнирно закрепленным на ней рычагом-захва2о том с отжимной пружиной и связана посредством рычага-захвата с подвижной матрицей и плитой вкладыша-штыря, снабженного подпружиненным фиксатором и взаимодействующего с подвижным формующим стержнем.

997969

Пресс-форма снабжена предохранителем, выполненным в виде пружины, установленной на контртолкателе.

На чертеже показана часть .многозвенной пресс-формы, продольный разрез.

Пресс-форма включает неподвижную матрицу 1 с шарнирным рычагом-захватом 2, один конец которого посредством крюка взаимосвязан с плитой 3, а второй конец снабжен отжимным устройством 4 для надежного удерживания плиты 3 в момент ее перемещения. Причем два рычага— захвата 2 установлены по сторонам неподвижной матрицы и взаимодействуют по поверхности А с плитой 3, снабженной вкладышем — штырем 5 с наклонным пазом 6, взаимодействующим через штифт 7 с формующим стержнем 8. При этом подвижный ффрмующий стержень 8 установлен в подвижной матрице 9, контактирует со взаимопересекающимся стержнем 10 по поверхности Б, а для надежности контакта вкладыш-штырь 5 снабжен фиксирующим устройством, выполненным в виде подпружиненного фиксатора 11. Устройство снабжено предохранителем в виде пружины 12, установленной на контртолкателе 13, исключающим поломку пресс-формы — стержней 8 в случае выхода отжимного устройства 4, рычагаза хв ата 2.

Устройство для перемещения и фиксации формующего стержня 8 работает следующим образом.

При установленной пресс-форме на автомат, включенном охлаждении соединяют матрицы 1 и 9. При этом неподвижная матрица 1 своими поверхностями В и Г устанавливает плиту 3 с вкладышем-штырем 5 и стержнем 8, плиту 14 с выталкивателями

15 и 16 посредством контртолкателя 13, а также захват 2 при помощи скосов (Д вЂ” 3) на нем посредством контртолкателя, а также отжимного устройства 4 в исходное рабочее положение. Нагнетают пресс-форму модельной массой и охлаждают. Разъединяют матрицы 1 и 9, рычаг-захват 2 при помощи его крюка вместе с отжимным устройством 4 перемещает плиту 3 на ходИ, извлечение формующего стержня 8 из модели 17 (h ), дальнейшее перемещение матрицы 9 окончательно выводит из зацепления рычаг-захват 2 при помощи скоса 3 на нем и выемки на матрице. После чего включается привод 18, который с плитой 14 и выталкивателями 15 и 16 выталкивает из матрицы 9 подвижной модельное звено на ход Н. Циклы соединения матрицы 1 и 9 нагнетания, охлаждения и выталкивания модельного звена 17 повторяются в

1О автоматическом режиме.

Внедрение многозвенных пресс-форм с боковым отводом формующих стержней, взаимная надежная их контактность в значительной мере качественно повысят про15 изводительность выпуска звеньев моделей.

Формула изобретения

1. Пресс-форма для выплавляемых моделей, содержащая подвижную и неподвижную матрицы, плиту с выталкивателями, контртолкатели, подвижный формующий стержень и плиту вкладыша-штыря с наклонным пазом и штифтом, отличающаяся

25 тем, что, с целью расширения номенклатуры выплавляемых моделей и изготовления многозвеньевых моделей путем бокового отвода формующего стержня, неподвижная матрица снабжена шарнирно закрепленным на ней рычагом-захватом с отжимной пружиной и связана посредством рычага-захвата с подвижной матрицей и плитой вкладышаштыря, снабженного подпружиненным фиксатором и взаимодействующего с подвижным формующим стержнем.

35 2. Пресс-форма по п. 1, отличающаяся тем, что она снабжена предохранителем, выполненным в виде пружины, установленной на контртолкателе.

Источники информации, принятые во внимание при экспертизе

1. Пресс-формы для выплавляемых моделей. ГОСТ 19947 — 74 — ГОСТ 19999-74.

М., 1976, с. 78 — 80, 84, 85, 183.

2. Авторское свидетельство СССР № 793693, кл. В 22 С 7/02, 1979.
