Блок рабочих инструментов штампа для резки профильного материала

Блок рабочих инструментов штампа для резки профильного материала

Иллюстрации

Показать все

Реферат

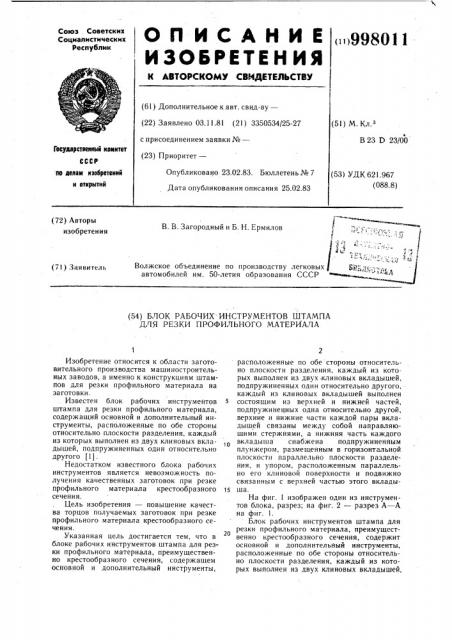

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз . Советских

Социалистических

Республик

<»>998031 (61) Дополнительное к авт. свид-ву— (22) Заявлено 03.11.81 (21) 3350534/25-27 с присоединением заявки №вЂ” (23) Приоритет— (51) М.К .

В 23 D 23/00

Гасударственный камитет

СССР

Опубликовано 23.02.83. Бюллетень № 7

Дата опубликования описания 25.02.83 па денем изобретений и аткрмтий (53) УДК 621.967 (088.8) в э

В. В. Загородный и Б. Н. Ермилов

4 °

Волжское объединение по производству легковых gjiт„- .;,. автомобилей им. 50-летия образования СССР (72) Авторы изобретения (71) Заявитель (54) БЛОК РАБОЧИХ ИНСТРУМЕНТОВ ШТАМПА

ДЛЯ РЕЗКИ ПРОФИЛЬНОГО МАТЕРИАЛА

Изобретение относится к области заготовительного производства машиностроительных заводов, а именно к конструкциям штампов для резки профильного материала на заготовки.

Известен блок рабочих инструментов штампа для резки профильйого материала, содержащий основной и дополнительный инструменты, расположенные по обе стороны относительно плоскости разделения, каждый из которых выполнен из двух клиновых вкладышей, подпружиненных один относительно другого (1).

Недостатком известного блока рабочих инструментов является невозможность получения качественных заготовок при резке профильного материала крестообразного is сечения.

Цель изобретения — повышение качества торцов получаемых заготовок при резке профильного материала крестообразного сечения.

Указанная цель достигается тем, что в блоке рабочих инструментов штампа для резки профильного материала, преимущественно крестообразного сечения, содержащем основной и дополнительный инструменты, расположенные по обе стороны относительно плоскости разделения, каждый из которых выполнен из двух клиновых вкладышей, подпружиненных один относительно другого, каждый из клиновых вкладышей выполнен состоящим из верхней и нижней частей, подпружиненных одна относительно другой, верхние и нижние части каждой пары вкладышей связаны между собой направляющими стержнями, а нижняя часть каждого вкладыша снабжена подпружиненным плунжером, размещенным в горизонтальной плоскости параллельно плоскости разделения, и упором, расположенным параллельно его клиновой поверхности и подвижно связанным с верхней частью этого вкладыша.

На фиг. 1 изображен один из инструментов блока, разрез; на фиг. 2 — разрез А — А на фиг. 1.

Блок рабочих инструментов штампа для резки профильного материала, преимущественно крестообразного сечения, содержит основной и дополнительный инструменты, расположенные по обе стороны относительно плоскости разделения, каждый из которых выполнен из двух клиновых вкладышей.

998011

Формула изобретения

Составитель В. Шебалкин

Редактор В. Данко Техред И. Верее Корректор Л. Ференц

Заказ 020/20 Тираж 1104 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

1! 3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Каждый клиновой вкладыш выполнен из верхней 1 и нижней 2 частей, подпружиненных пружиной 3.

Части 1 и 2 соединены упорами 4. Верхние 1 и нижние 2 части свободно соединены стержнями 5, дополнительно нижние час- 5 ти 2 снабжены плунжерами 6, отжимаемыми пружинами 7 относительно заглушек 8.

При работе части 1 и 2 под действием заклинивающих сил штампа стремятся взаимно сомкнуться и по всему периметру охватывают заготовку. В свободном состоянии упоры 4 ограничивают верхнее положение частей 1, а плунжеры 6, выдвигаясь, взаимодействуют с разрезаемым материалом, предотврашая его самопроизвольное смещение. 15

По сравнению с известным использование предлагаемого блока позволит повысить качество торцов получаемых заготовок при резке профильного материала крестообразного сечения.

Ьлок рабочих инструментов штампа для резки профильного материала, преимущественно крестообразного сечения. содержащий основной и дополнительный инструменты, расположенные по обе стороны относительно плоскости разделения, каждый из которых выполнен из двух клиновых вкладышей, подпружиненных один относительно другого, отличающийся тем, что, с целью повышения качества торцов получаемых заготовок, каждый из клиновых вкладышей выполнен состоящим из верхней и нижней частей, подпружиненных одна относительно другой, верхние и нижние части каждой пары вкладышей связаны между собой направляющими стержнями, а нижняя часть каждого вкладыша снабжена подпружиненным плунжером, размещенным в горизонтальной плоскости параллельно плоскости разделения, и упором, расположенным параллельно его клиновой поверхности и подвижно связанным с верхней частью этого вкладыша.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 694297, кл. В 23 D 23/00, 1976 (прототип) .
