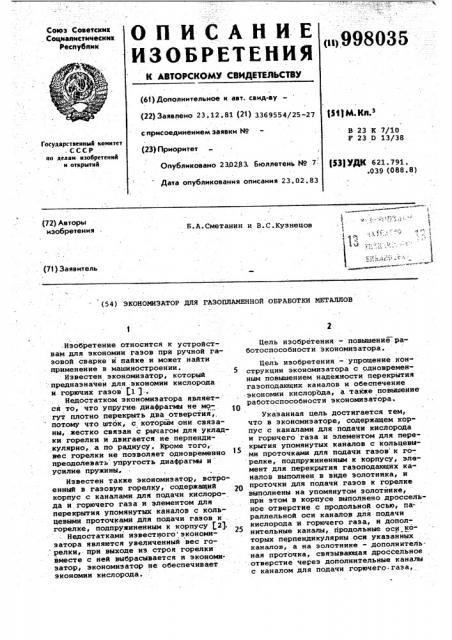

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ а»998035

Союз Советскик

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 23. 12.81 (21) 3369554/25-27 ($g) + gg 3

В 23 К 7/10

F 23 D 13/38 с присоединением заявки HP

Государствеинмй комитет.СССР ио делам изобретений и открытий (23 j Приоритет ($3) УДК 621 ° 791 ° .039 (088 ° 8) Опубликовано 23.02.83. Бюллетень ¹ 7

Дата опубликования описания 23 ° 02.83 (72) Авторы изобретения

Б.A. Сметанин и В. С . Кузнецов (71) Заявитель (54) ЭКОНОМИЗАТОР ДЛЯ РАЗОПЛАМЕННОЙ ОБРАБОТКИ МЕТАЛЛОВ.Изобретение относится к устройствам для экономии газов при ручной газовой сварке и пайке и может найти применение в машиностроении.

Известен экономизатор, который предназначен для .экономии кислорода и горючих газов (.1 )..

Недостатком экономизатора являет- ся то, что упругие диафрагмы не могут плотно перекрыть два отверстия,. потому что шток, с которйм они связаны, жестко связан с рычагом для укладки горелки и двигается не перпендикулярно, а по радиусу. Кроме того,. вес горелки не позволяет одновременно преодолевать упругость диафрагьвд и усилие пружины

Известен также экономизатор, встроенный в газовую горелку, содержащий корпус с каналами для подачи кислорода и. горючего газа и элементом для перекрытия упомянутых каналов с кольцевыми проточками для подачи газов к горелке, подпружиненным к корпусу (2).

Недостатками известного экономиэатора являются увеличенный вес горелки, при выходе из строя горелки вместе с ней выбрасывается и экономизатор, экономиэатор не обеспечивает экономии кислорода.

Цель изобретения - повышение работоспособности экономизатора.

Цель изобретения — упрощение конструкции экономизатора с одновремен" ным повышением надежности перекрытия газоподающих каналов и обеспечение экономии кислорода, а также повышение работоспособности экономизатора.

Указанная цель достигается тем, что в экономиэаторе, содержащем корпус с каналами для подачи кислорода и горючего газа и элементом для перекрытия упомянутых каналов с кольцевыми проточками для подачи газов к горелке, подпружиненным к корпусу, элемент для перекрытия гаэоподающих ка" налов выполнен в виде золотника, и проточки для подачи газов к горелке выполнены на упомянутом золотнике, при этом в корпусе выполнено дроссельное отверстие с продольной осью, параллельной оси каналов для подачи кислорода и горючего газа, и дополнительные каналы, продольные осикоторых перпендикулярны оси укаэанных каналов, а на золотнике - дополнительная проточка, связывающая дроссельное отверстие через дополнительные каналы с каналом для подачи горючего rasa, 998035 причем все проточки на золотнике выполнены одинакового размера.

На чертеже изображен предлагаемый экономиз атор.

Экономиэатор состоит из корпуса 1 с каналом 2 для подвода кислорода и с каналом 3 для йодвода горючего газа.

В корпус вставлен золотник 4 с тремя проточками, подпружиненный пружиной 5.

Свободный конец золотника герметиэирован эластичным колпачком 6. Пере4иещение золотника осуществляется рыча" гом 7, имеющим ложе для укладки горелки или резака. Специальная гайка 8 и прокладка 9 предназначены для удержания и дополнительной герметизации золотника 4. Канал 3 в корпусе 1 соединен дополнительным каналом 10 с дроссельным отверстием 11, которое регулируется винтом 12, имеющим сальниковое уплотнение 13 и маховичек 14. Экономизатор работает следующим 20 образом.

От газовых баллонов по каналам 2 и 3 газы через проточки в золотнике попадают в горелку или резак.

При временном прекращении работы 25 горелку или резак опускают на рычаг 7, при этом золотник 4 перемещается вниз, сжимая пружину 5, и перекрывает каналы

2 и 3, а дополнительная проточка 15 эолотника 4 совмещается с дроссельным щ отверстием ll

Подача кислорода полностью прекращается, а горючий гаэ через каналы 10

И ll и проточку 15 золотника 4 и дополнительный канал 16 корпуса 1 поступает в горелку или резак и сгорает на воздухе.

Сечение дроссельного отверстия 11 регулируется в начале работы с помощью маховичка 14 по минимально возможному устойчивому пламени горелки. 40

Использование предлагаемого эконо," миэатора по сравнению с известным Позволяет повысить экономию кислорода и горючих газов и улучшает условия труда.

Формула изобретения

Экономизатор для газопламенной обработки металлов содержащий корпус с каналами для подачи кислорода и горю« чего газа и элементом для перекрытия упомянутых каналов с кольцевыми проточками для подачи газов к горелке, подпружиненным к корпусу, о т л и ч аю шийся тем, что с целью упрощения конструкции экономизатора с одновременным повышением надежности перекрытия газоподающих каналов и обеспечением экономии кислорода, элемент для перекрытия газоподающих каналов выполнен в виде золотника, и проточки для подачи газов к горелке выполнены на упомянутом золотнике, при этом в корпусе выполнено дроссельное отверстие с продольной осью, параллельной оси каналов для подачи кислорода и горючего газа, и дополнительные каналы, продольные оси которых перпендикулярны оси указанных каналов, а на золотнике - дополнительная яроточка, связывающая дроссельное отверстие через дополнительные каналы с каналом для подачи горючего газа, причем все проточки на золотнике. выполнены оди- накового размера.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 583882, кл. В 23 К 7/10,. 230476.

2. Авторское свидетельство СССР

Р 296629, кл. В 23 К 5/00, 03 06.68 (прототип).
