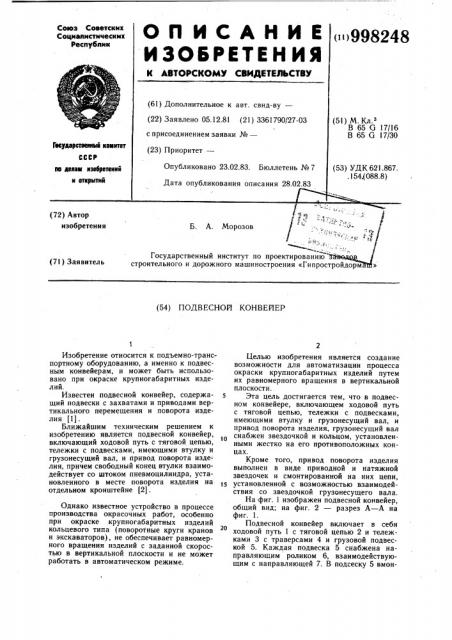

Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 05.12.81 (21) 3361790/27-03 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл
В 65 G 17/16
В 65 G 17/30
Гееударетееллый кенлтет
СССР
Опубликовано 23.02.83. Бюллетень № 7
Дата опубликования описания 28.02.83 (53) УДК 621.867.. 154.(088.8) лв делан лэебретенлй н етлрытлй р Лф д t.
Б. А. Морозов
Государственный институт по проектированию строительного и дорожного машиностроения «Гипростройдорм» (72) Автор изобретения (71) Заявитель (54) ПОДВЕСНОЙ КОНВЕЙЕР
Изобретение относится к подъемно-транспортному оборудованию, а именно к подвесным конвейерам, и может быть использовано при окраске крупногабаритных изделий.
Известен подвесной конвейер, содержащий подвески с захватами и приводами вер.тикального перемещения и поворота изделия (1).
Ближайшим техническим решением к изобретению является подвесной конвейер, 1О включающий ходовой путь с тяговои цепью, тележки с подвесками, имеющими втулку и грузонесущий вал, и привод поворота изделия, причем свободный конец втулки взаимодействует со штоком пневмоцилиндра, установленного в месте поворота изделия на отдельном кронштейне (2) .
Однако известное устройство в процессе производства окрасочных работ, особенно при окраске крупногабаритных изделий кольцевого типа (поворотные круги кранов и экскаваторов), не обеспечивает равномерного вращения изделий с заданной скоростью в вертикальной плоскости и не может работать в автоматическом режиме.
Целью изобретения является создание возможности для автоматизации процесса окраски крупногабаритных изделий путем их равномерного вращения в вертикальной плоскости.
Эта цель достигается тем, что в подвесном конвейере, включающем ходовой путь с тяговой цепью, тележки с подвесками, имеющими втулку и грузонесущий вал, и привод поворота изделия, грузонесущий вал снабжен звездочкой и кольцом, установленными жестко на его противоположных концах.
Кроме того, привод поворота изделия выполнен в виде приводной и натяжной звездочек и смонтированной на. них цепи, установленной с возможностью взаимодействия со звездочкой грузонесущего вала.
На фиг. 1 изображен подвесной конвейер, общий вид; на фиг. 2 — разрез А — А на фиг. 1.
Подвесной конвейер включает в себя ходовой путь 1 с тяговой цепью 2 и тележками 3 с траверсами 4 и грузовой подвеской 5. Каждая подвеска 5 снабжена направляющим роликом 6, взаимодействующим с направляющей 7. В подсеску 5 вмон998248 тирована втулка 8, в которую вставлен вал 9 на подшипниках 10. На правом конце вала 9 установлена звездочка 11, а на левом кольцо 12, соединенное с валом 9 посредством фланца 13. Между втулкой 8 и кольцом 12 установлены подшипники 14. На кольцо 12 насаживается окрашиваемое изделие 15. Привод поворота изделия выполнен в виде приводной 16 и натяжной 17 звез дочек и смонтированной на них цепи 18, установленной с возможностью взаимодействия со звездочкой 11 грузонесущего вала 9.
В местах, где производятся окрасочные работы, установлены распылители 18.
Подвесной конвейер работает следующим образом.
Тележки 3 тяговой цепью 2 перемещаются по ходовому пути 1, На позиции окраски тележки 3 опускаются по ходовому пути 1.
При этом грузовая подвеска 5 роликом 6 и направляющей 7 ориентируется в вертикальном положении, звездочка 11 входит в зацепление с цепью 18, прогибая последнюю и включая ее приводную звездочку 16. Вращение звездочки 11 передается кольцу 12, и, следовательно, изделию 15. Одновременно с включением приводной звездочки 16 включаются в работу и распылители 19.
Применение предлагаемого устройства позволяет автоматизировать процесс окрас-, ки, высвободить от опасных и непристижных работ маляра и за счет этого получить значительный экономический эффект.
5 Формула изобретения
1, Подвесной конвейер, включающий ходовой путь с тяговой цепью, тележки с подвесками, имеющими втулку и грузонесущий вал, и привод поворота изделия, о отличающийся тем, что, с целью автоматизации процесса окраски крупногабаритных изделий, грузонесущий вал снабжен звездочкой и кольцом, установленными жестко на его противоположных концах.
2. Конвейер по п. 1, отличающийся тем, что привод поворота изделия выполнен в виде приводной и натяжной звездочек и смонтированной на них цепи, установленной с возможностью взаимодействия со звездочкой грузонесущего вала.
Источники информации, принятые во внимание при экспертизе
1, Авторское свидетельство СССР № 602433, кл. В 65 G 17/30, 1976.
2. Авторское свидетельство СССР № 437668, кл. В 65 G 17/16, 1971 (прототип) .
998248
Составитель Г. Малышко
Редактор П. Коссей Техред И. Верес Корректор Л. Бокшан
Заказ l048j32 Тираж 947 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
1 13035, Москва, Ж вЂ” 35, Раушская наб„д. 4/5
Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
