Захватное устройство для изделий с центральным отверстием

Захватное устройство для изделий с центральным отверстием

Иллюстрации

Показать все

Реферат

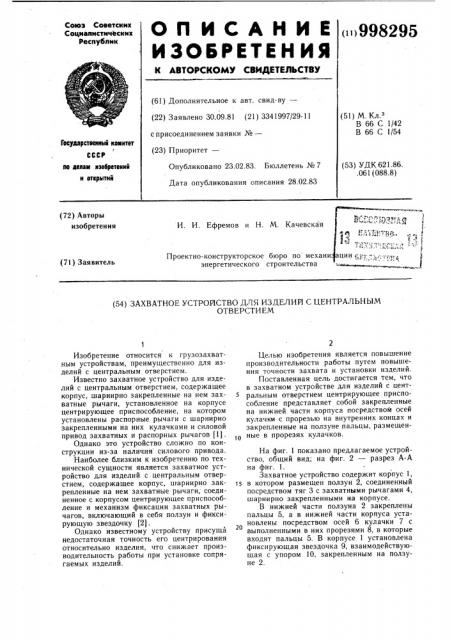

О П И С А Н И Е ()998295

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 30.09.81 (21) 3341997/29-11 с присоединением заявки №вЂ” (23) Приоритет— (51) M. Кл.

В 66 С 1/42

В 66 С 1/54

Гасударственный кемнтет

СССР (53) УДК 621.86. .061 (088.8) Опубликовано 23.02.83. Бюллетень № 7

Дата опубликования описания 28.02.83 ле делам нэебретеннй н еткрытий (72) Авторы изобретения

И. И. Ефремов и Н. М. Качевская

Проектно-конструкторское бюро по механи энергетического строительства (71) Заявитель (54) ЗАХВАТНОЕ УСТРОЙСТВО ДЛЯ ИЗДЕЛИЙ С ЦЕНТРАЛЬНЫМ

ОТВЕРСТИЕМ

Изобретение относится к грузозахватным устройствам, преимущественно для изделий с центральным отверстием.

Известно захватное устройство для изделий с центральным отверстием, содержащее корпус, шарнирно закрепленные на нем захватные рычаги, установленное на корпусе центрирующее приспособление, на котором установлены распорные рычаги с шарнирно закрепленными на них кулачками и силовой привод захватных и распорных рычагов (1).

Однако это устройство сложно по конструкции из-за наличия силового привода.

Наиболее близким к изобретению по технической сущности является захватное устройство для изделий с центральным отверстием, содержащее корпус, шарнирно закрепленные на нем захватные рычаги, соединенное с корпусом центрирующее приспособление и механизм фиксации захватных рычагов, включающий в себя ползун и фиксирующую звездочку (2(.

Однако известному устройству присуща недостаточная точность его центрирования относительно изделия, что снижает производительность работы при установке сопрягаемых изделий.

Целью изобретения является повышение производительности работы путем повышения точности захвата и установки изделий.

Поставленная цель достигается тем, что в захватном устройстве для изделий с центральным отверстием центрирующее приспособление представляет собой закрепленные на нижней части корпуса посредством осей кулачки с прорезью на внутренних концах и закрепленные на ползуне пальцы, размещен1о ные в прорезях кулачков.

На фиг. 1 показано предлагаемое устройство, общий вид; на фиг. 2 — разрез А-А на фиг. 1.

Захватное устройство содержит корпус l,

В нижней части ползуна 2 закреплены пальцы 5, а в нижней части корпуса установлены посредством осей 6 кулачки 7 с выполненными в них прорезями 8, в которые входят пальцы 5. В корпусе 1 установлена фиксирующая звездочка 9, взаимодействующая с упором 10, закрепленным на ползуне 2.

998295

Формула изобретения

A-А

Фи.!

Составитель Ю. Козлов

Редактор П. Коссей Техред И. Верес Корректор Г. Orap

Заказ 1052/34 Тираж 859 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений н открытий

113035, Москва, Ж вЂ” 35, Раушскаи наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Устройство работает следующим образом

В исходном положении устройство с раскрытыми рычагами опускают на изделие.

Корпус 1 соприкасается с изделием, а ползун 2 движется вниз и поворачивает упором 10 звездочку 9 из наклонного положения в горизонтальное. Ход ползуна ограничивается звездочкой 9, в которую упирается стенка ползуна 2 и упор 10. Кулачки 7 находятся в верхнем положении.

При подъеме устройства ползун 2 движется вверх, поворачивает звездочку 9 в вер тикальное положение и поворачивает захватные рычаги 4 посредством тяг 3. При движении ползуна вверх каждый палец 5 перемещается по прорези 8 кулачка 7, разворачивая кулачки вокруг оси 6, образуя центрирующий выступ, плотно сопрягаемый с внутренней поверхностью изделия. В этом положении происходит подъем, перенос изделия и установка его на сопрягаемую деталь. Скосы выступающих кулачков позволяют установить верхнюю деталь на нижнюю с высокой точностью.

После опускания устройства с изделием ползун перемещается вниз и через тяги 3 раскрывает захватные рычаги 4. Кулачки занимают верхнее положение. При подъеме устройства изделие освобождается, захватные рычаги 4 остаются раскрытыми, а кулачки 7 находятся в верхнем положении.

Предлагаемое устройство позволяет устанавливать оси сопрягаемых деталей с высокой точностью, обеспечивая повышение производительности работы.

Захватное устройство для изделий с центральным отверстием, содержащее корпус, шарнирно закрепленные на нем захватные рычаги, соединенное с корпусом центрирующее приспособление и механизм фиксации захватных рычагов, включающий в себя ползун и фиксирующую звездочку, отличаю35 щееся тем, что, с целью повышения производительности, центрирующее приспособление представляет собой закрепленные на нижней части корпуса посредством осей кулачки с прорезью на внутренних концах и закрепленные на ползуне пальцы, размещенные в про20 резях кулачков.

Источники информации, принятые во внимание при экспертизе

1. Патент ФРГ № 1274296, кл. 35 b 6/08, 1968.

2. Авторское свидетельство СССР № 482382, кл. В 66 С 1/42, 1974 (прототип).
