Вулканизуемая резиновая смесь на основе хлоропренового каучука

Вулканизуемая резиновая смесь на основе хлоропренового каучука

Иллюстрации

Показать все

Реферат



ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Х АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистических

Республик

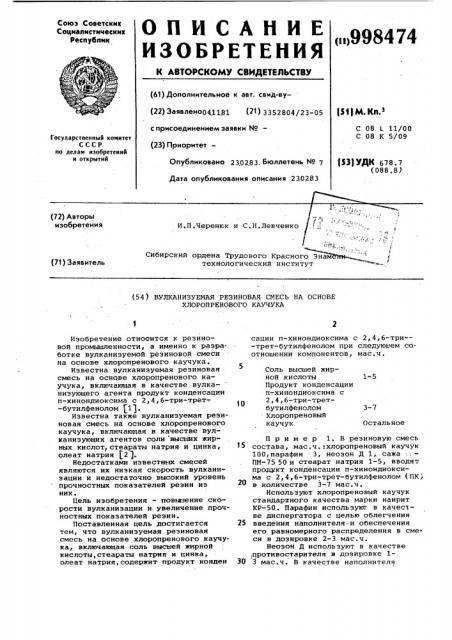

998474 (61) Дополнительное к авт. свид-ву(22) Заявлеио04,1181 (21) 3352804/23-.05 с присоединением заявки ¹â€” (23) ПриоритетОпубликовано 230283, Бюллетень ¹ 7

Дата опубликования описания 230233

131) М. Кл.з

С 08 L 11/00

С 08 К 5/09

Государственный комитет

СССР но делам изобретений и открытий

)33)УДК 678.7 (088.8) (72) Авторы изобретения

И.

Сибирский (71) Заявитель (54} ВУЛКАНИЗУЕМАЯ РЕЗИНОВАЯ СМЕСЬ НА ОСНОВЕ

ХЛОРОПРЕНОВОРО КАУЧУКА

Соль высшей жирной кислоты

Продукт конденсации п-хинондиоксима с

2,4,6-три-третбутилфенолом

Хлоропреновый каучук

1-5

3-7

Остальное

Изобретение относится к резиновой промышленности, а именно к разработке вулканизуемой резиновой смеси на основе хлоропренового каучука.

Известна вулкаиизуемая резиновая смесь на основе хлоропренового каучука, включающая в качестве вулканизующего агента продукт конденсации п-хинондиоксима с 2,4,6-три-трет-.

-бутилфенолом (11.

Известна также вулканизуемая резиновая смесь на основе хлоропренового каучука, включающая в качестве вулканиэующих агентов соли высших жирных кислот,стеараты натрия и цинка, олеат натрия f2).

Недостатками известных смесей являются их низкая скорость вулканизации и недостаточно высокий уровень прочностных показателей резин из них.

Цель изобретения - повышение скорости вулканизации и увеличение прочностных показателей резин.

Поставленная цель достигается тем, что вулканизуемая резиновая смесь на основе хлоропренового каучука, включающая соль высшей жирной кислоты,стеараты натрия и цинка, олеат натрия, содержит продукт конден сации и-хинондиоксима с 2, 4, 6-три--трет-бутилфенолом при следующем соотношении компонентов, мас.ч.

Пример 1. В резиновую смесь состава, мас.ч.:хлоропреновый каучук

100,парафин 3, неозон Д 1, сажа

ПМ-75 50 и стеарат натрия 1-5, вводят продукт конденсации и-хинондиоксима с 2,4,6-три-трет-бутилфенолом (ПК> в количестве 3-7 мас.ч.

Используют хлоропреновый каучук стандартного качества марки наирит

KP-50. Парафин используют в качестве диспергатора с целью облегчения

25 введения наполнителя-и обеспечения его равномерного распределения в сме-. си в дозировке 2-3 мас.ч.

Неоэон Д используют в качестве противостарителя в дозировке 1-.

30 3 мас.ч. В качестве наполнителя

998474 используют сажу ПМ-75 в дозировке

10-100 мас.ч, Стеарат натрия используют в качестве вулканизующего агента, дозировка 1-5 мас.ч..

Резиновые смеси готовят по общепринятой технологии и вулканизуют . 5 при 143 С. Результаты. испытаний приведены в табл. 1. Иэ табл. 1 видно, что предлагаемая резиновая смесь имеет существенно более высокую скорость вулкани- 10 эации, чем известная. Если оптимум вулканиэации иэвестной смеси составляет 40-50 мин (составы 1-3 )при, разном содержании стеарата натрия, то оптимум вулканиэации предлагае- 15 мой смеси снижается до 20-30 мин. (составы 7-15) при разном соотношении дозировок стеарата натрия и ПК.

Оптимум вулканизации резиновой смеси только с ПК (составы 4-6) состав- рц ляет 40 мин, Таким образом, совместное использование стеарата натрия и

ПК в разных соотношениях приводит к существенному ускорению вулканиза.— ции. При этом улучшается и комплекс, прочностных показателей иэ предлагаемой смеси. Так, прочность резин из резиновых смесей с 1 вес.ч. стеарата натрия и 3 мас.ч. ПК составляет 196 и 205 кгс/см ., соответственно (составы 1 и 3). При совместном использовании стеарата натрия и ПК в тех, же дозировках(составы 7) прочность резины составляет 228 кгс/см . В слуw.чае резин из резиновых смесей с

5 мас.ч. стеарата натрия (состав: 3) и 3 мас.ч. ПК (состав 4)> прочность резин составляет 216 и 205 кгс/см

1 соответственно, При совместном их:. использовании в тех же дозировках (состав 9)прочность резины 254 кгс/см ()

При использовании в составе резиновых смесей 5 мас.ч. стеарата натрия (состав 3) и 7 мас.ч. ПК (состав 6) .прочность резин сотавляет 216 и

210 кгс/см, соответственно. При 45 совместном использовании стеарата натрия и ПК в тех же дозировках (состав 152)прочность резины

226 кгс/см.

Пример 2. В резиновую смесь состава, укаэанного в примере 1, в качестве вулканизуемого агента вводят стеарат цинка в количестве 1

5 мас.ч. В резиновую смесь дополни тельно вводят ПК в количестве 37 мас.ч.

Резиновые смеси готовят и вулканиэуют, как указано в примере 1. Результаты испытаний приведены в табл.3.

Иэ табл. 2 видно, что предлагае- Я) мая резиновая смесь имеет скорость вулканиэации в 2 раза выше, чем известная. Оптимум вулканиэации смесей со стеаратом цинка ((составы 16-18) и ПК (составы 3-6 ) составляет 40 мин, у тогда как у предлагаемой резиновой смеси (составы 19-27) оптимум вулканиэации равен 20 мин. Резины из предлагаемой смеси превосходят резины иэ известных смесей по прочности. Если резина из смеси с 1 мас.ч. стеарата цинка (состав 16)! имеет прочность

217 кгс/см2; а из смеси с 3 мас.ч.

ПК (состав 4 ) — 205 кгс/см 2, то предлагаемая смесь.с 1 мас.ч. стеарата цинка и 3 мас. ч. П1 при их совмест(ном применении (состав 19) имеет прочность 221 кгс/стл . Прочность резин из смесей с 3 вес.ч. стеарата цинка (состав 17) и 5 мас.ч. ПК(состав 5) составляет 217 и 206 кгс/см ; соответственно, тогда как прочность резины из смеси с 3 мас.ч.стеарата цинка и 5 мас.ч. ПК и при их совместном применении (состав 23) сос тавляет 239 кгс/см . При использова;

2. нии в известных смесях 5 мас.ч. стеарата цинка (состав 18) и 7 мас.ч.

ПК (состав 6) прочность резин составляет 222 и 210 кгс/см2, соответственно. При их совместном использовании в тех же дозировках (состав 27 ) прочность резины равна 238 кгс/см

Пример 3. В резиновую смесь состава, указанного в примере 1, в качестве вулканизующего агента вводят олеат натрия в.количестве 15 мас.ч. В резиновую смесь дополнительно вводят ПК в количестве 3

7 мас.ч.

Резиновые смеси готовят и вулканизуют как указано в примере 1. Результаты испытаний приведены в табл. 3.

Из табл. 3 видно, что предлагаемая смесь превосходит известные по скорости вулканизации. Оптимум вулканизации смесей с олеатом натрия (составы 28-30) составляет 50 мин, тогда как в случае смесей, дополнительно включающих ПК (составы 31-39), оптимум вулканизации находится в преде". лах 30-40 мин. Резины из предлагаемой смеси превосходят резины из известной смеси по прочности. Резина из резиновой смеси с 1 мас.ч. олеата натрия (состав 28) имеет прочность 160 кгс/см, При дополнительном введении в состав таких смесей

3-7 мас.ч. ПК (составы 31, 34 и 37/ прочность резин из них находится в пределах 180-200 кгс/см . Резина иэ резиновой смеси с 3 мас.ч. олеата натрия (состав 29) имеет прочность

171 кгс/см2, тогда как при дополнительном введении П1". (составы 32, 35 и 38) прочность резин находится в пределах 188-210 кгс/си . Прочность резины из резиновой смеси с 5 мас.ч. олеата натрия,(состав 30) равна

185 кгс/см, а при дополнительном введении ПК,(составы 33, 36 и 39) она равна 180-189 кгс/см

998474

В табл. 1-3 приведены показатели : резин иэ резиновых смесей с ограни ченными и средними дозировками вулканизующих агентов. При содержании до полнительно вводимого ПК ниже 3 мас.ч скорость вулканизации резиновых сме-. сей становится равной скорости вулканизации известной резиновой смеси.

При содержании ПК более 7 мас.ч. прочностные показатели резин становятся ниже соответствующих покаэате- 10 лей резины из известной резиновой смеси.

Таким образом, за граничные приняты те дозировки дополнительно вводимого ПК, которые обеспечивают резиновым сме-сям и резинам иэ них показатели, не ниже соответствующих показателей известной резиновой смеси.

Технико-экбномическая эффектив=ность изобретения заключается в существенном повышении скорости вулканнзации резиновой смеси и увеличении прочностных показателей резин из нее. Практическое использование изобретения не требует проведения дополювельных работ.

998474 (Ч

СЧ

Ю

СО ь

СЧ

О ао о

»-»

Ю

СО

Ю

Щ

СЧ СО

Ю о

Р1 гЧ » о

ttI

Ю

Р ) Ю

С» »

1

I

О

Р»

%-»

Cl

C) .

Ю

Р ) C)

С»Ъ

»»Ъ

1,т

Р»

Ц о и. о

СЧ

%-Ч

Ct

СЧ

Pl \О

tAC) (Ч о о сУ CO

Ю

c3

N о

СО

СЧ ct

I Ю Й

Ю

СЧ

\» о

1 Ю

»1

Ф ж х

Э ж ж

Е» 4С ж Э

Фо

1» Ф

Ф о о н

ttj

1»

v о

6) ф ж Ф ж ttl

Ф Х х о кж ь

to ж

» !

I ф у!

1 ж I

1 к 1

О!

ttI

М

ttI

1» х

Э

Ф о !

»

Э

В ж х

ttI

Х к . > о

С») »Ч

Ю Ill СЧ о

M N »Ч

I pl m

I »-» гЪ

1 Ю

tA °:У

1

1 I О

tA Ф

М ж ж ж ttI

Р» Х

1» к

ttI Ъ

1» ж ж(4

0 жо

Ф 4 оы

Р»

g a к ж

Э 3

Н Р»

Р,М

ИР, Е о х

1 о8 о

СЧ О . ж о

Р» Г»

Д ж м ж ж

Ф ж

М Ф

L ж

Р» ж

Ф Ф

Ж ъ о I

»л 1

»Ч СО 1

i

Ф о х и с

0 Ф ож

1» Э о.х

Ю

СЧ

СЧ

СЧ

СЧ

CO

СЧ

СЧ 1! щ»! 1

I х !

1

I I»

I Р3

Г

СЧ

1 сл

СЧ

998474

«) Ю I

СЧ

1. 1

О

О м 1

С Ъ

СЧ I ! и

Е и

C)

СЧ

C)

СЧ ф (ч х

4

9 ь Ф м

Ю Ф м

Ю

С м

Ю

СЧ

I . !

9 х х ф

М а

Ц о и!

1 ь

СЧ м

М и

Ф

Е и

Э

2 и и

Ф

Ul 1 сО

Ю

Ю У

I

I

I (I

I

1 ! !

1

1

И о

ОС!

ЮР хи а 4

4 Х 1

Ф х

Е<

4 9 еи х

m 9 ю

9 ф Л ф м о

СС! И

РС! ии о хи

Ф 4 о ы а

Э

И !!

Ф 3 ц а

g 9l и а х х

Я

r»

Э о х

М

С

Ф а х dp

U о х 9

Н Х

Ох

Ф о о ю

llj н и о

9 с и х х х

Ф х

K Ф

IL х . ах

Flf B ж >

I

1

1

I

° ll ! и

9 !

Л ,и !

С3

69 o

1ч о

lv

1

I

1

1

I

1

I !

1

I

1

1

1

1

1

СЧ

СЧ I

II

1 н 1

1 СЧ 1

1 I

1 t

1 I

1 I

1 Ю

I СЧ I

I I

I — — — -В

I 1

I Ch 1

I н

1 I

1 ч>. 1

1 I

à — — !

l сл 1

I I

1 Ф 1

1 I

I I

1 I — 3

1 .I

1 сО

1 ач

1 . 1

I I

\О гС

I I

1 l

М СЛ СЧ

Ill . м СЧ

Ю м м СЧ

I м Ф

I Ф х

1 Ю

1 Г ) !

Ю

Ю

IA

Г4

Ю

Г ) (Q

ul -4

О

Р1

Г4

О

M сР м еЧ

Ь о

III

Ю

Г4

%-!

Ю

Г4 м с

Ф н х е

14

Ю

Г4 О

Р ) а !

Ю

Ifl и

Ю

LA м

Ю

Р ) Г4

C)

Г )

Р) Ю

Ю

Г4 с!4

%-1

Ю

%-!

Г4

Э х х

Э

С4

Ц о и

Ю -Ч

Г4

1 1 х и

C)

Г4 м

Ю

Г4 с л

Ю

Г4

Ю

Ю

Ct

Ю

Ю :3

Ю

Г Ъ

Ю

Г4 сй

Г4 со

"l 1

Э

Я

\ В сс х

1 Ц

Ig

Э с х х э х

K Э их

Р о

Ц

» н я х е еи

14 Э

IlI Е и

5 1

g Я Э

X III O, с ! с о м

1 И

Ф М

998474 а о

Ы

Ж Ц

Qa » х X R

»Х ,н Е

1м 1й с ай х

Р

И мм:

I Z

o o

0 хи

4 ох и с

Э

Ц Я

Э Я и А

9 е

Cb III

И A со

rЕ о х

Ю

Ю

<ч и

Фс х и и !4

И Х

Э о х и

Ц

9 сю н х

V9 ох х х ° не

Ох

Э о о н

III о о

998474

Формула изобретения

3-7

Остальное

Соль высшей жирной кислоты

Продукт конден1-5

Составитель A.Ãîðøêoâ

Редактор Г.Безвершенко ТехредМ.Гергель Корректор Н. Король

3аказ 1068/43 - Тираж 492 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Иосква, F.-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r.Óæãoðîä, ул.Проектная,4

Вулканиэуемая резиновая смесь на основе хлоропренового каучука, включающая соль высшей жирно9 кислоты, стеараты натрия и цинка, олеат натрия о т л и ч а ю щ а. я с я тем, что, с целью повышения скорости вулканизации смеси и увеличения прочностных показателей резин, она содержит продукт конденсации п-хинондиоксима 2,4,6-три-трет-бутилфенолом при следующем соотношении компонентов, мас.ч.: сации и-хинондиок сима с 2,4,6-три-трет-бутилфенолом

Хлоропреновый каучук

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 761510,кл. С 08 L 9/00, 1980.

2. Черенюк И.П. и др. Соли высших жирных и нафтеновых кислот - вулканизующие агенты для хлоропренового каучука".."Известия вузов. Сер. Химия и химическая технология, -..13, вып.5„

1970, с.719-722 (прот. тип).
