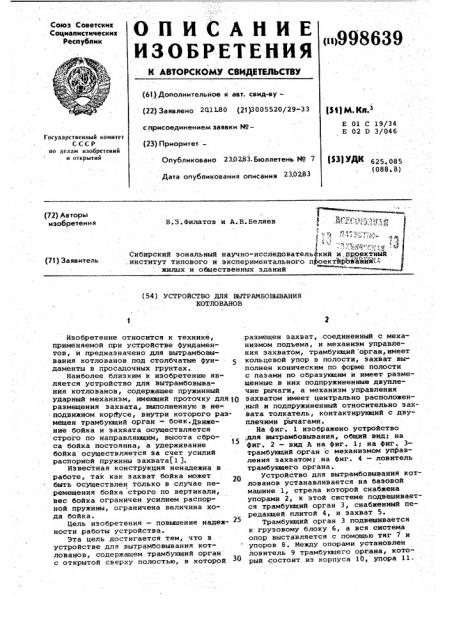

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (о1.) Дополнительное к авт. саид-ву(22) Заявлено 2М1.80 (21)3005520/29-33 (5g) М. Кд.З

Е 01 С 19/34

Е 02 0 3/046 с присоединением заявки МГосударственный комитет

СССР оо делам изобретений н открытий (23) Приоритет—

t53) УДК б25. 085 (088.8) Опубликовано 23.0233. Бюллетень йо 7

Дата опубликования описания (72) Авторы изобретения

В.Ç.Филатов и A Â.Áeëÿåâ

Щ -„.=Г",;:к.-.-:);.;,;, т ("«

1,,, «ЯЙ ("!". ст

Сибирский зональный научно-исследовательский и.проектн«ый

:.институт типового и экспериментального пфоектйфМанйй."" жилых и общественных зданий М (71) Заявитель (54) УСТРОЙСТВО ДЛЯ BHTPANSOBHBAHHH

КОТЛОВАНОВ

Изобретение относится к технике, применяемой при устройстве фундаментов, и предназначено для вытрамбовывания котлованов под столбчатые фундаменты в просадочных грунтах.

Наиболее близким к изобретению является устройство для вытрамбовывания котлованов, содержащее пружинный ударный механизм, имеющий проточку для 10 размещения захвата, выполненную в неподвижном кортесе, внутри которого размещен трамбующий орган — боек.Движение бойка и захвата осуществляется строго по направляющим, высота сброса бойка постоянна, а удерживание бойка осуществляется за счет усилий распоркой пружины захвата 1 ).

Известная конструкция ненадежна в работе, так как захват бойка может быть осуществлен только в случае перемещения бойка строго по вертикали, вес бойка ограничен усилием распорной пружины, ограничена величина хода бойка.

Цель изобретения — повышение надежности работы устройства.

Эта цель достигается тем, что в устройстве для вытрамбовывания котлованов, содержащем трамбукщий орган с открытой сверху полостью, в которой размещен захват, соединенный с механизмом подъема, и механизм управления захватом, трамбукщий. орган, имеет кольцевой упор в полости, захват вы- полнен коническим по форме полости с пазами по образующим н имеет .размещенные в них подпружиненные двуплечие рычаги, а механизм управления захватом имеет центрально расположенный:и подпружиненный относительно захвата толкатель, контактирующий с двуплечими рычагами.

На фиг..1 изображено устройство

;для вытрамбовывания, общий вид; на фиг. 2 — вид A на фиг. 1; на фиг. 3трамбукхций орган с механизмом упфавления захватом; на фиг. 4 — ловитель трамбующего органа.

Устройство для вытрамбовывания котлованов устанавливается на базовой машине 1, стрела которой снабжена упорами 2, к этой системе подвешивается трамбукщий орган 3, снабженный передакщей плитой 4, и захват 5 °

Трамбующий орган 3 подвешивается к грузовому блоку 6, а вся система опор выставляется с помощью тяг 7 и упоров 8. Между опорами установлен ловитель 9 трамбукицего органа, который состоит из корпуса 10, упора 11., 998639 подпружиненных планок 12, направляющих 13, длина которых равна удвоенному диаметру трамбующего органа З,и входного конуса 14. Трамбующий орган 3 выполнен в виде усеченного конуса с направляющим пояском и состоит иэ . корпуса 15, конической воронки 16 с кольцевым упором, соединенной ребра- ми 17 с корпусом 15, и сквозных секционных каналов 18.

Захват 5 состоит as конического ®

Корпуса 19 с пазами по образующим, двуплечих рычагов 20 с роликовыми опорами 21, пружинами 22, установленйыми на осях 23, траверсы 24, соединенной с корпусом 19 ара помощи гиб- 15 ких связей 25, и навешенной на крюк

26 грузового блока 6, а механизм управления захватом состоит as центрально расположенного толкателя 27, соединенного с корпусом 19 при помощи шпилек 28 и пружин 29. Для извлечения передающей плиты 4 из образованного котлована к ней шарнирно прикреплен гибкий трос 30 с металлическими кольцами 31 °

Устройство .работает следующим образом.

Йа место вытрамбовывания котлована устанавливается базовая машина 1.

По оси котлована выставляют ось симметрии опоры стрелы и фиксируют это положение регулируемыми тягами 7 и упорами 8. Затем устанавливают по центру котлована передающую плиту 4, а на ней трамбующий орган 3. После чего начинается процесс вытрамбовывания котлована.

Навешенный на крюк 26 захват 5 опускают на трамбующий орган 3. При этом роликовые опоры 21, прокатываясь по внутренней поверхности ворон- 4Q ки 16 и, преодолевая сопротивление пружин 22, поворачивают двуплечие рычаги 20 вокруг осей 23 и устанавливают их в пазах корпуса 19., Захват продолжает опускаться вниз и ролико- 4 вые опоры 21 соскакивают на поверхность кольцевого упора, расположенного на внутренней поверхности конической воронки 16.

Под действием пружин 22 двуплечие О рычаги 20 поворачиваются и выходят из пазов корпуса 19. Захват 5 опускается до упора в дно конической воронки 16, движение вниз прекращается.

Для подъема трамбующего органа 3 вверх с помощью поднимающегося крюка

26 через траверсу 24 и гибкие связи 25 начинают поднимать вверх захват 5.

При этом верхние роликовые опоры 21 доходят до кольцевого упора конической воронки 16 и упираются в упор, 6О а нижние роликовые опоры 21 упираются в коническую часть толкателя 27 механизма управления захватом, кото-= рый зафиксирован в определенном поло жении шпильками 28 и пружинами 29 от- 6 носительно корпуса 19 захвата. Трам бующий орган 3 зависает на рычагах

20 и при дальнейшем подъеме крюка 26 поднимается вверх..

При соприкосновении трамбующего органа 3 с входньи конусом 14 ловителя 9 происходит центрирование трамбующего органа по оси ловителя и при дальнейшем подъеме вверх возможные раскачивания трамбующего органа гасятся подпружиненными планками 12,а затем направляющими 13.

Дойдя до упора 11 ловителя, толкатель 27 своей расширенной частью упирается в упор и останавливается, хотя сам захват 5 вместе с трамбукицим" органом 3 продолжает движение вверх, так как крюк 26 еще поднимается. Прн этом пружины 29 толкателя сжимаются, конусная часть толкателя 27 раздвигает нижние роликовые опоры 21 двуплечих рычагов 20 и они, поворачиваясь вокруг осей 23, выводят верхние роликовые опоры 21 из кольцевого упора конусной воронки 16.

Освободившийся трамбующий орган

3 падает вниз, центрируя направление падения подпружиненными планками 12 и направляющими 13 ловителя 9 трамбующего органа.

При достижении крюком 26 ограничителя подъема груза, установленного на стреле машины, подъем крюка 26 вверх прекращается. Начинается движение вниз.

При движении крюка 26 вниз толкатель 27 за счет усилий сжатых пружин и веса корпуса 19 захвата возвращается в свое исходное положение.

После этого цикл подъема трамбующего органа 3 a его сбрасывание повторяется.

По окончании вытрамбовывания перед извлечением из котлована трамбующего органа 3, на крюк 26 выбрасывается одно иэ колец 31 гибкого троса

30 и производится одновременное йэвлечение из котлована трамбующего органа 3 и передающей плиты 4. Устройство готово для перехода к вытрамбовыванию других котлованов.

Предлагаемое устройство может повысить надежность работы установки и производительность труда при вытрамбовывании как за счет применения более тяжелых трамбующих органов, так и за счет увеличения высоты сбрасывания, При этом захват трамбующего органа для подъема и его сбра-

\ сывание производится автоматически.

Формула изобретения

Устройство для вытрамбовывания котлованов, содержащее трамбующий орган с открытой сверху плостью, в которой размещен захват, соединенный

998639 с механизмом подъема, и механизм управления захватом, о т л и ч а ющ е е с я тем, что, с целью повышения надежности работы, трамбующий .орган имеет кольцевой упор в полости, захват выполнен коническим по фор- ме полости с пазами по образующим и имеет размещенные в них подпружиненные двуплечие рычаги, а мехайизм управления захватом имеет центрально расположенный и подпружиненный относительно захвата толкатель,контактирующий с пвчплечими рычагами.

Источники информации, принятые во внимание при экспертизе

1. Кожевников С.Н. и др. Механизмы. М., "Машиностроение, 1976 с 705, рис. 11.93. д

998639 фие.
