Реферат

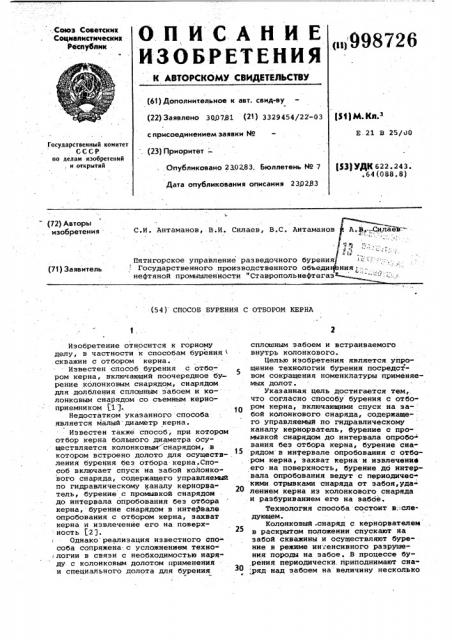

ОПNC H E egg(gg

ИЗОБРЕТЕНИЯ

-.Союз Советских

Социалистических

Реслублик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 300781 (21) 3329454/22 -03 (511М. КЛ. с присоединением заявки Йо

Е.21 В 25/00 . (23) Приоритет -

Государственный комитет

СССР по делам изобретений, и открытий (53}УДК 622 243

° 64(088.8) Опубликовано 230283. Бюллетень М 7

Дата опубликования описания 230283 (72) Авторы изобретения

С.И. Антаманов, В.И. Силаев, В.С. Антаманов

i"

Пятигорское управление разведочного бурения

Государственного производственного объедифния нефтяной промышленности "Ставропольнефтегаэя

"У (71) Заявитель (54) СПОСОБ БУРЕНИЯ С ОТБОРОМ КЕРНА

Изобретение относится к горному делу, в частности к способам бурения скважин с отбором керка.

Известен способ бурения с отбором керна, включающий поочередное бурение колонковым снарядом, снарядом для долбления сплошным забоем и колонковым снарядом со съемным керноприемником 1 g.

Недостатком указанного способа является малый диаметр керна.

Известен также способ, при котором отбор керна большого диаметра осу" ществляется колонковым снарядом, в котором встроено долото для осуществления бурения без отбора керна.Способ включает спуск на забой колонкового снаряда, содержащего управляемый по гидравлическому каналу кернорватель, бурение с промывкой снарядои до интервала опробования беэ отбора керна, .бурение снарядом в интервале опробования с отбором керна, захват керна и извлечение его на поверх - ность (2 J.

Однако реализация известного спо- соба сопряжена.с усложнением техно:логии в связи с необходимостью наря" ду с колонковым долотом применения и специального долота для бурения сплошным забоем и встраиваемого внутрь колонкового.

Целью изобретения является упрощение технологии бурения посредством сокращения номенклатуры применяемых долот °

Укаэанная цель достигается тем,. что согласно способу бурения с отбором керна, включающими спуск на забой кОлонкового снаряда, содержащего управляемый по гидравлическому каналу кернорватель, бурение с про" маевкой снарядом до интервала опробо вания без отбора керна, бурение сна15 рядом в интервале опробования с отбором керна, захват керна и извлечение

его на поверхность, бурение до интервала опробования ведут с периодичес кими отрывками снаряда от забоя,уда" лением керна из колонкового снаряда и разбуриванием его на забое.

Технология способа состоит в,:.следующем.

Колонковый .снаряд с кернорвателем

25 в раскр том положении спуск т на забой скважины и осуществляют бурение в режиме интенсивного разрушения породы на забое. В процессе бурения периодически. приподнимают сна .ряд над забоем на величину несколько

998726

Составитель В. Акслер

Редактор Н.Лазаренко Техред N.Hàäü Корректор В. Бутяга

Заказ 1102/56 Тираж 601 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

A большую, чем пройденный интервал .

Сформировавшийся при этом столбик керна под действием динамических сил колется на куски, высыпается из колонкового снаряда и разрушается долотом при обратном движении снаряда на 5 мелкие,.частицы, которые выносятся из скважины потоком промывочной жидкости. В такой последовательности ( пераций осуществляют углубку скваины до интервала опробования, кото- ð рый устанавливают механическим каратажем. В интервале опробования ведут бурение в режиме, обеспечивающем сохранность керна в колонковом снаряде, и без отрыва снаряда от забоя, После 5 наполнения колонкового снаряда керна давлением потока жидкости кернорватель переводят в закрытое положение и колонковый снаряд вместе с керном извлекаюТ из скважины., Применение предлагаемого способа позволит осуществлять более полную отработку долот, сократить количество спуско-подъемных операций и повысить производительность бурения.

Формула изобретения

Способ бурения с отбором керна, включающий спуск на забой колонкового снаряда, содержащего управляемый по гидравлическому каналу кернорватель, бурение с промывкой снарядом до интервала опробования без отбора керна, бурение снарядом в интервале опробования с отбором керна, захват керна и извлечение его на поверхность, отличающийся тем, что, с целью упрощения технологии бурения посредством сокращения номенклатуры применяемых долот, бурение до интервала опробования ведут .с периодическими отрывками снаряда от забоя, удалением керна из колонкового снаряда и разбуриванием его на забое. источники информации, принятые во внимание при экспертизе

1. Гребенюк А.A. Техника и технология получения керна. М., "Недра", 1973, с. 5-7.

2. Патент СССР . Р 703037, кл. Е 21 В 25/00, опублик. 1971 (прототип).
