Способ освобождения колонны бурильных труб от прихвата

Способ освобождения колонны бурильных труб от прихвата

Иллюстрации

Показать все

Реферат

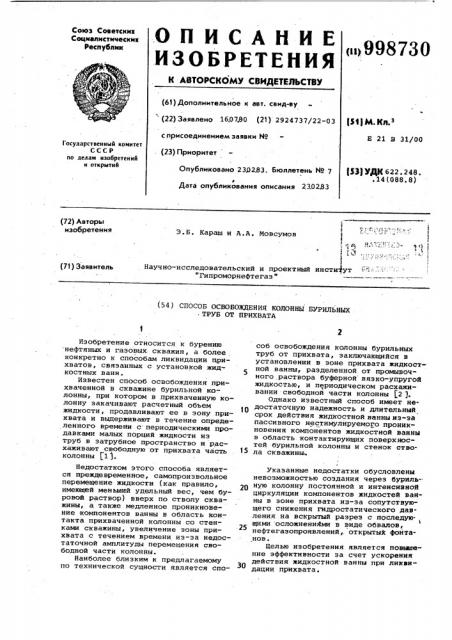

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Соаетскив

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 160780 (21) 2924737/22-03 (Яф) М. Ку1.з с присоединением заявки ¹

Е 21 В 31/00. (23) Приоритет

Государственный номнтет

СССР по делам нзобретеннй н открытнй

Опубликовано 230283. Бюллетень ¹ 7

f $3) УДК 622 ° 248. .14(088.8) ю

Дата опубликованию описания 230233 (72) Авторы изобретения

Э.Б. Караш и А.A. Мовсумов

Научно-исследовательский и проектный институт

"Гипроморнефтегаз" (71) Заявитель (54) СПОСОБ ОСВОБОЖДЕНИЯ КОЛОННЫ БУРИЛЬНЫХ

ТРУБ ОТ ПРИХВАТА

Изобретение относится к бурению нефтяных и газовых. скважин, а более конкретно к способам ликвидации прихватов, связанных с установкой жидкостных ванн.

Известен способ освобождения прихваченной в скважине бурильной колонны, при котором в .прихваченную колонну закачивают расчетный объем жидкости, продавливают ее в зону прихвата и выдерживают в течение определенного времени с периодическими продавками малых порций жидкости из труб в затрубное пространство и расхаживают свободную от прихвата часть колонны $1).

Недостатком этого способа является преждевременное, самопроизвольное перемещение жидкости (как правило, имеющей меньший удельный вес, чем буровой раствор) вверх по стволу скважины, а также медленное проникновение компонентов ванны в область Контакта прихваченной колонны со стенками скважины, увеличение зоны прихвата с течением времени из-эа недостаточной амплитуды перемещения свободной части колонны.

Наиболее близким к предлагаемому по технической сущности является способ освобождения колонны бурильных труб от прихвата, заключающийся в установлении в зоне прихвата жидкост ной ванны, разделенной от промывочного. раствора буферной вязко-упругой жидкостью, и периодическом расхаживании свободной части колонны L2 S.

Однако известный способ имеет недостаточную надежность и длительный срок действия жидкостной ванны из-эа пассивного .нестимулируемого проникновения компонентов жидкостной ванны в область контактирующих поверхностей бурильной колонны и стенок ствола скважины».Указанные недостатки обусловлены невозможностью создания через буриль-.

20 ную колонну постоянной и интенсивной циркуляции компонентов жидкостей ванны в зоне прихвата из-за сопутствующего снижения гидростатического давления на вскрытый разрез с последую-, щими осложненийми в виде обвалов, нефтегаэопроявлений,. открытый фонтанов.

Целью изобретения является повнавние эффективности за счет ускорения действия жидкостной ванны при ликвидации прихвата.

998730

Формула изобретения

Составитель Н.Хлебников

Редактор Н.Лазаренко Техред И.Надь Корректор. Н . Король

Заказ 1102/56 Тираж 601 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, X-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r: Ужгород, ул. Проектная, 4 укаэанная цель достигается тем, чтозв зоне прихвата создают местную принудительную циркуляцию жидкости ванны, например, погружным насосом, который устанавливают на верхнем конце прихваченного участка колонны труб. g

Сущность способа заключается в создании в зоне прихвата принудительной циркуляции для интенсификации проникновения компонентов жидкостной раннь в область контакта бурильной колонны со стенками ствола скважины..

При возникновении прихвата бурильной колонны и невозможности освобождения ее оперативными способами натяжением, разгрузкой, проворачиванием, гидроимпульсным воздействием и т.д. с помощью геофизических методов определяют верхнюю границу прихвата

И свободную часть колонны отворачивают и извлекают из скважины. В скважину спускают компоновку, включающую направляющую воронку, соединительный калибр, безопасный замок, яс, погружной насос и бурильные трубы. После соединения с прихваченной частью бурильной колонны в зону прихвата вака- 25 чивают необходимое количество буферной жидкости и компонентов жидкостной ванны и приводят в действие погружной насос, который обеспечивает интенсивную циркуляцию компонентов жидкостной3р ванны в зоне прихвата, при этом свободную часть колонны периодически расхаживают.

Использование предлагаемого способа повысит эффективность жидкостных 3$ ванн при ликвидации прихватов, сокра= тит время, затрачиваемое на аварийные работы.

1. Способ освобождения колонны бурильных труб от прихвата, заключающийся а установлении в зоне прихвата жидкостной ванны, разделенной от промывочного раствора буферной вязкоупругой жидкостью и периодическом расхаживании свободной части колонны, отличающийся тем, что, с целью повьыения эффективности за счет ускорения действия жидкостной ванны, в зоне прихвата создают местную принудительную циркуляцию жидкости ванны.

2. Способ по п. 1, о т л и ч а юшийся тем, что местную принудительную циркуляцию создают погружным насосом, который устанавливают на верхнем конце прихваченного участка колонны труб.

Источники информации, принятые во внимание при экспертизе

1. Инструкция по борьбе с прихватами. колонн труб при бурении Скважин. ВНИИКрнефть, М., "Недра", 1976, с. 45-52.

2. Инструкция по технологии бурения, крепления и предупреждения аварий и осложнений при проводке скважин. АзНИПИнефть, Баку, 1976, с. 62 55 (прототип).
