Реферат



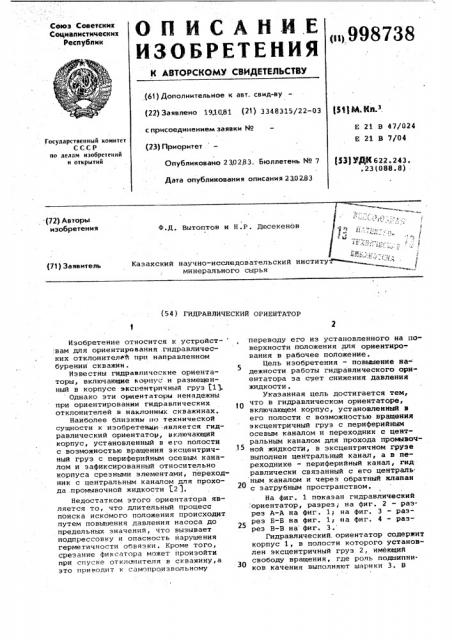

<п998?38

Сеюз Советскик

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 191081 (21) 3348315/22-03 р „ g> з с присоединением заявки ¹

Е 21 В 47/024

Е 21 В 7/04 (23) Приоритет . —

Государственный комитет

СССР по делам изобретений и открытии

Опубликовано 230283, Бюллетень ¹ 7

Дата опубликования описания 230283 (33) УДИ 62? ° 243. .23{088 ° 8) (72) Авторы изобретения

Ф.Д. Вытоптов и Н.Р. Дюсекенов

Казахский научно-исследовательский институ минерального сырья (71) Заявитель (54) ГИДРАВЛИЧЕСКИЙ ОРИЕНТАТОР

Изобретение относится к устройст- вам для ориентирования .гидравлических отклонителеп при направленном бурении скважин.

Известны гидравлические ориентаторы, включающие корпус и размещенный в корпусе эксцентричный груз 1).

Однако эти ориентаторы ненадежны при ориентировании гидравлических отклонителей в наклонных скважинах.

Наиболее близким по технической сущности к изобретеьщу> является гидравлический ориентатор, включающий корпус, установленный в его полости с возможностью вращения эксцентричный груз с периферийным осевым каналом и зафиксированный относительно корпуса срезными элементами, переходник с центральным каналом для прохода .промывочной жидкости 1.2 g.

Недостатком этого ориентатора является то, что длительный процесс поиска искомого положения происходит путем повышения давления насоса до предельных значений, что вызывает подпрессовку и опасность нарушения герметичности обвязки. Кроме того, срезание фиксатора может произойти при спуске отклонителя в скважину,а это приводит к самопроизвольному переводу его из установленного на поверхности положения для ориентиро-. вания в рабочее положение.

Цель изобретения — повышение надежности работы гидравлического ориентатора за счет снижения давления жидкости.

Указанная цель достигается тем, что в гидравлическом ориентаторе, включающем корпус, установленный в его полости с воэможностью вращения эксцентричный груз с периферийным осевым каналом и переходник с центральным каналом для прохода промывочной жидкости, в эксцентричном грузе выполнен центральный канал, а в переходнике — периферийный канал, гид равлически связанный с его централь ным каналом и через обратный клапан с затрубным пространством.

На фиг. 1 показан гидравлический

:ориентатор, разрез; на фиг. 2 — разрез A-А на фиг. 1> на фиг. 3 - разрез Б-B на фиг. 1р на фиг. 4 — разрез В-В на фиг. 3.

Гидравлический ориентатор содержит корпус 1, в полости которого установлен эксцентричный груз 2, имеющий свободу вращений, где роль подшипников качения выполняют шарики 3. В

998738 эксцентричном грузе 2 выполнены перйферийный осевой канал 4 и централь- .ный канал 5. В переходнике б выполнен периферийный канал 7, гидравлич чески связанный сливным отверстием

8, которое перекрыто обратным клана« .ном в вяде пружиненного шарового запором 9 с затрубным пространством.Ка ал 7 .и центральный канал 10 перехоДника 6 сообщаются между собой ок". ном 11. 1.0

Торцовая поверхность эксцентричного груза с целью обеспечения надежной работы ориентатора в центральной части над осевым каналом имеет наклонную плоскость 12.

Эксцентричноеть груза 2 обеспечивается за счет выполнения периферийного канала 4, а также дополнительных глухих отверстий .13.

Гидравлический ориентатор работает следующим образом. 20

После присоединения его с помощью переходника 6 к отклонителю и спуска в скважину периферийный канал 4 в эксцентричном грузе 2 всегда будет расположен в крайнем верхнем положении, а канал 7 в переходнике 6 может занимать любое положение.

Перед ориентацией в колонну бурильных труб забрасывают шарик и доставляют потоком промывочной жидкости до эксцентричного груза 2. Скатившись по наклонной плоскости 12, он попадает в периферийный канал 4 и садится на торцовую поверхность переходника 6. 35

Промывочная жидкость, двигаясь по центральному каналу 5 через окно

10 и далее по каналу 7, открывает подпружиненный шаровой запор 9 и устремляется на слив. 40 . Одновременно часть промывочной жидкости проходит через центральный канал 5 к отклонителю. (не показан), в котором установлено гидравлическое сопротивление (дроссель). При ориен45 тировании колоину бурильных труб поворачивают до тех пор, пока ось канала 7 не совпадет с осью периферийного канала 4 в эксцентричном грузе.

В момент .совмещения шарик пройдет через канал 7 и перекроет его. Тогда вся промывочная жидкость устремится через центральный канал ориента- . тора к отклонителю. В этот момент возрастает давление в гидравлической системе насос - бурильные трубы— ориентатор, что будет отмечено по показаниям манометра и явится искомым сигналом об окончании оривнтирования.

Технико-экоиомичвская эффвктивнасть изобретения заключается в сни жении материальных затрат, связанных с исправлением направления наклонно направленных скважин за счет обеспечения точности их проводки.

Формула изобретения ,Гидравлический ориентатор, включающий корпус, установленный в его полости с возможностью вращения эксцентричный груз с<периферийным осевым каналом и переходник с центральным каналом для прохода промыночной жидкости, о т л и ч а ю щ и йс я тем, что, с целью повышения надежности его в работе за счет снижения давления жидкости, в эксцентричном грузе выполнен центральный канал, а в переходнике — периферийный канал, гидравлически связанный с его центральным каналом и через обратный клапан с 3атрубным простран<=Tвом.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 69094, кл. Е 21 В 7/04, 1946.

2 . Авторское свидетельство СССР

Р 588331,.кл. Е 21 В 7/06, 1973.

998738

8-В

ФиаФ

Составитель В.Родина

Редактор Н.Лазаренко Техред М.Надь Корректор Е.Рококо

Заказ 1102/56 Тираж 601 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул . Проектная, 4
