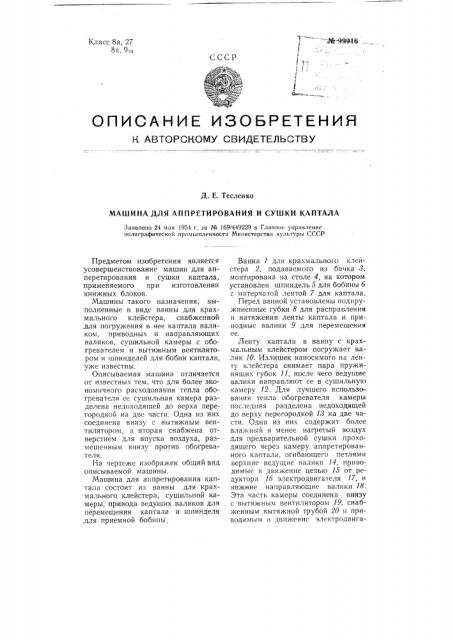

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Д. E. Тесленко

МАШИНА ДЛЯ АППРЕТИРОВАНИЯ И СУШКИ КАПТАДА

Заявлено 24 мая 1954 г. за № 169/449229 в Главное управление полиграфической промышленности Министерства культуры СССР

Предметом изобретения является усовершенствование машин для апперетирования и сушки каптала, :применяемого при изготовлении книжных блоков.

Машины такого назначения, выполненные в виде ванны для крахмального клейстера, снабженной .для погружения в нее каптала валиком, приводных и направляющих валиков, сушильной камеры с обогревателем и вытяжным вентилятором и шпинделей для бобин каптала, уже известны.

Описываемая машина отличается от известных тем, что для более экономичного расходования тепла оботревателя сc сушильная камера разделена недоходящей до верха перегородкой на две части, Одна из них соединена внизу с вытяжным вентилятором, а вторая снабжена отверстием для впуска воздуха, размещенным внизу против обогревателя.

На чертеже изображен общий вид описываемой машины.

Машина для аппретирования каптала состоит из ванны для крахам ального клейстера, сушильной камеры, привода ведущих валиков для перемещения кантала и шпинделя

;для приемной бобины.

Ванна 1 для крахмального клейстера 2, подаваемого из бачка 3, монтирована на столе 4, на котором установлен шпиндель 5 для бобины б с матерчатой лентой 7 для каптала.

Перед ванной установлены подпружиненные губки 8 для расправления и натяжения ленты каптала и приводные валики 9 для перемещения ее. .!1енту каптала в ванну с крахмальным клейстером погружает валик 10. Излишек наносимого на ленту клейстера снимает пара пружинящих губок 11, после чего ведущие валики направляют ее в сушильну!о камеру 12. Для лучшего использования тепла обогревателя камеры последняя разделена недоходящей до верху перегородко" 18 на две части. Одна из них содержит более влажный и менее нагретый воздух для предварительной сушки проходящего через камеру аппретированного каптала, огибающего петлями верхние ведущие валики 14, приводимые в движение цепью 15 от редуктора 1б электродвигателя 17, и нижние направляющие валики 18.

Эта часть камеры соединена внизу с вытяжным вентилятором 19, снабженным вытяжной трубой 20 и приводимым в движенис электродвига№ 99916 телем 21. Вторая часть камеры, содержащая более сухой и нагретый воздух для окончательной сушки проходящего через нее каптала, cHабжена BHизу закрытым сеткой 22 отверстием для входа воздуха, размещенным против обогревателя 23.

По выходе из второй части сушильной камеры каптал наматывается на бобину 24, установленную на шпинделе 25 с фрикционным приводом. Для наблюдения за процессом сушки передняя стена сушильной камеры выполнена в виде дверок 2б и застеклена, а вверху камеры установлены осветители 27, Предмет изобретения

1. Машина для аппретирования и сушки каптала, применяемого при изготовлении книжных блоков, вынолненная в виде ванны для крахмального клейстера, снабженной валиком для погружения в нее каптала, приводных и направляющих валиков, сушильной камеры, обогревателем и вытяжным вентилятором и шпинделем для бобины каптала, отличающаяся тем, что, с целью более экономичного расходования тепла обогревателя, сушильная камера разделена недоходящей до верха перегородкой на две части, одна из которых снабжена отверстием для впуска воздуха, размещенным внизу против обогревателя, а вторая соединена внизу с вытяжным вентилятором.

2. Форма выполнения машины по. п. 1, отличающаяся тем, что для расправления ленты каптала и для снятия с нее излишка наносимого крахмального клейстера, в ней применены две пары губок взаимодействующих с лентой кантала.. № 99916
