Класс 24m, 2

СССР

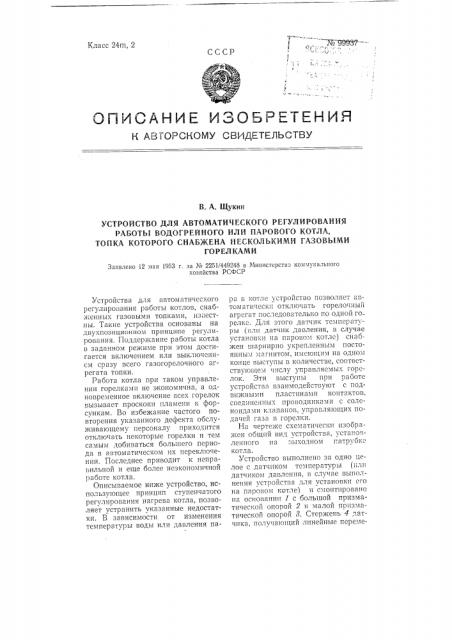

О Г1ИСАНИ Е ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

В. А. Щукин

УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ

РАБОТЫ ВОДОГРЕЙНОГО ИЛИ ПАРОВОГО КОТЛА, ТОПКА КОТОРОГО СНАБЖЕНА НЕСКОЛЬКИМИ ГАЗОВЫМИ

ГОРЕЛКАМИ

Заявлено 12 чая 1953 r, за № 2251/449248 в Министерство коммунального хозяйства РСФСР

Устройства для автоматического регулирования работы котлов, снабженных газовыми топками, известны. Такие устройства основаны на двухпозиционном принципе регулирования. Поддер>канне работы котла в заданном режиме при этом достигается включением или выключением сразу всего газогорелочного агрегата топки.

Работа котла при таком управлении горелками не экономична. а одновременное включение всех горелок вызывает проскоки пламени к форсункам. Во избежание частого повторения указанного дефекта обслу>кивающему персоналу приходится отключать некоторые горелки и тем самым добиваться большего периода в автоматическом их переключении. Последнее приводит к неправильной и еще более неэкономичной работе котла.

Описываемое ниже устройство, использующее принцип ступенчатого регулирования нагрева котла, позволяет устранить указанные недостатки. В зависимости от изменения температурьл воды или давления паp2 L котле устройство позволяет я«том атическп откгноч ать гор елочн ьш агрегат последовательно по одной го релкс. Для этого датчик температуры (или датчик давления, в случае установки на паровом котле) снабжен шарнирно укрепленным постоянным магнитом, имеющим на одно.,i конце выступы в количестве, соответствующем числу управляемых горелок. Эти выступ= при работе устройства гзаимодейстгуют с подвижными пластинами контактов, соединенных проводниками с соленоидами клапанов, упраьляющих подачей газа в горелки.

На чертеже схематически пзобра>кен общ пл вид устройства, установленного па зыходном гатруокс котла.

Устройство выполнено за одно целое с датчиком температуры (или датчиком давления, в случае выголнения устройства для установки его на паровом котле) и смонтировано пя основании I с большой призматической опорой 2 и малой призматической опорой 8. Стержень 4 датчика, получа1ощий линейные переме¹ 99937 щения, соединен с призмой 5 и воздействует через нее на плоский рычаг б, опирающийся на опору 2.

Плоский рычаг воздействует через платик 7 на магнит 8, установленный своим шлицем 9 на опоре 8.

Конец а магнита подпружинен, а свободный конец б имеет выступы в, число которых соответствует количеству управляемых горелок. Вершины выступов в на магните расположены в различных плоскостях. Над выступами магнита на панели 10 из непрогодящего материала установлены контакты 11, соединенные проводниками 12 с соленоидными клапанами горелок (на чертеже не показаны) . Подвижные пластины контактов

ll шарнирно укреплены на панели

10 и выполнены из магнитного материала.

Действует устройство следующим образом.

При изменении температуры " "котле стержень 4 датчика претерпевает линейные перемещения. В результате этого свободный конец б магнита отклоняется в том или ином направлении и своими выступами в поочередно притягивает или отпускает подвижные пластины контактов П.

Вследствие этого соленоидные клапаны горелок сраоатывают и произгодят отключение или включение горелок.

На плоском рычаге б установлены нормально замкнутые контакты 18, причем подвижный из них соединен со стержнем 14. При отклонении магнита в крайнее правое положение он воздействует на стержень 14 и в результате этого контакты 18 размыкаются. Эти контакты подключены проводниками 15 в разрыв цепи питания соленоидных клапанов. Они предназначены для отключения горелок лри повышении температуры воды v, котле выше заданной, В случае такого повышения температуры магнит, отклоняясь в крайнее правое положение, воздействует на стержень 14, который, отклоняя подвижную пластину контактов 18, размыкает их. Вследствие разрыва при этом электрической цепи питания соленоидных клапанов последние закроются и подача газа в горелки прекратится.

Регулирование устройства на пеобходимый нагрев ьоды в котле осуществляется с помощью рычага lб, укрепленного на гайке стержня 4. С помощью этого рычага задают определенный натяг пружине, размещенной у конца а магнита, и тем самым достигают установки регулятора на тот или иной режим работы котла.

Предмет изобретения

Устройство для автоматического регулирования работы водогрейного или парового котла, топка которого снабжена несколькими газовыми горелками, включаемыми в работу с помощью соленоидных клапанов, управляющих подачей газа, выполненное в сочетании с датчиком температуры (давления), укрепленным на котле, отличающееся тем, что, с целью обеспечения управления включением и выключением горелок поочередно, датчик снабжен укрепленным на шарнире постоянным магнитом, имеющим на конце выступы по числу управляемых горелок, взаимодействующие с подвижными пластинками контактов, соединенных проводниками с соленоидными клапанами, причем подвижные пластины контактов расположены над каждым из выступов магнита и выполнены из магнитного материала. № 99937
