№ 99946

Класс 77а 9!и.

СССР

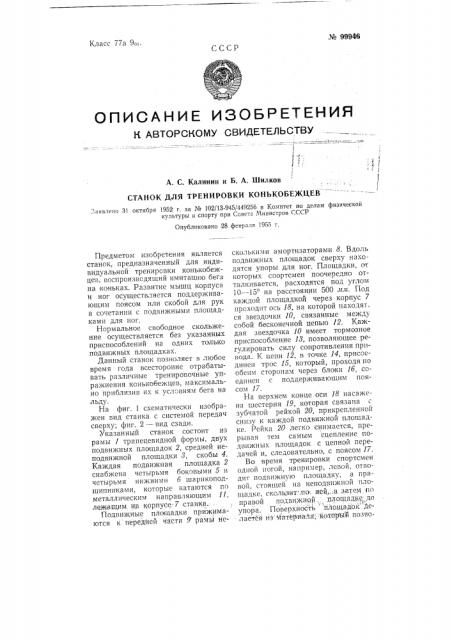

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ!

1 !

1:, ; !

А. С. Калинин и Б, А, Шилков

СТАНОК ДЛЯ ТРЕНИРОВКИ КОНЬКОБЕ)КЦЕВ

Заявлено 31 октября 1952 r, за № 102f13-945/449256 в Комитет по делам физической культуры и спорту при Совете Министров СССР

Опубликовано 28 февраля 1955 r.

Предметом изобретения является станок, предназначенный для индивидуальной тренировки конькобежцев, воспроизводящий имитацию бега на коньках. Развитие мышц корпуса и ног осуществляется поддерживающим поясом или скобой для рук в сочетании с подвижными площадками для ног.

Нормальное свободное скольжение осуществляется без указанных приспособлений на одних только подвижных площадках.

Данный станок позволяет в любое время года всесторонне отрабатывать различные тренировочные упражнения конькобежцев, максимально приблизив их к условиям бега на льду.

На фиг. 1 схематически изображен вид станка с системой передач сверху; фиг. 2 — вид сзади.

Указанный станок состоит из рамы 1 трапецевидной формы, двух подвижных площадок 2, средней неподвижной площадки 8, скобы 4.

Каждая подвижная площадка 2 снабжена четырьмя боковыми 5 и четырьмя нижними 6 шарикоподшипниками, которь|е катаются по металлическим направляющим 11, лежащим íа корпусе 7 станка.

Подвижные площадки прйжимаются к передней части 9 рамы Hc" сколькими амортизаторами 8. Вдоль подвижных площадок сверху находятся упоры для ног. Площадки, от которых спортсмен поочередно отталкивается, расходятся под углом

10 — 15 на расстоянии 500 лл. Под каждой площадкой через корпус 7 проходит ось 18, на которой находят ся звездочки 10, связанные между собой бесконечной цепью 12. Каждая звездочка 10 имеет тормозное приспособление 18, позволяющее регулировать силу сопротивления привода. К цепи 12, в точке 14, присоединен трос 15, который, проходя по обеим сторонам через блоки 1б, соединен с поддерживающим поясом 17.

На верхнем конце оси 18 насажена шестерня 19, которая связана с зубчатой рейкой 20, прикрепленной снизу к каждой подвижной площадке. Рейка 20 легко снимается, прерывая тем самым сцепление подвижных площадок с цепной передачей и, следовательно, с поясом 17.

Во время тренировки спортсмен одной ногой, например, левой, отводит подвижную площадку, а правой. стоящей на неподвижной площадке, скользит:по. ней,:а зате1у1 по правой подвижнсц7, площадке до упора. Поверхность площадок 11елается из мятериа:,ча; которъ1Й позво№ 99946

Предмет изобретения

Фиг. 1 ф

Фиг. 2

Отв. редактор И. В. Макаров

Л104909 от 21/V 1955 т. Стандартгнз. Объем 0,125 п. л. Тир. 400. Цена 25 кои.

Типография кзд-ва «Московская правда», Потаповский пер., 3. Заи. 1989. ляет осуществить такое скольжение, например, лингофоль, бакалезированная фанера„текстолит.

Когда левая подвижная площадка займет крайнее заднее положение, правая нога будет находиться на правой подвижной площадке.

После того как спортсмен снимет левую ногу с площадки и поставит ее рядом с правой ногой на неподвижную площадку, левая площадка, под действием амортизаторов, возвращается в переднее положение.

Затем такой же цикл движений повторяют другой ногой.

1. Станок для тренировки конькобежцев, снабженный подвижными площадками, находящимися под действием эластичных амортизаторов, отл ич а ющи и ся тем, что, с целью более полной имитации движения конькобежцев, направляющие для движения площадок установлены под углом, например, 10 — 15 одна к другой.

2. В станке по п. 1 применена опорная для рук скоба.

3. В станке по п. 1 применены подшипники качания для облегчения движения площадок.
