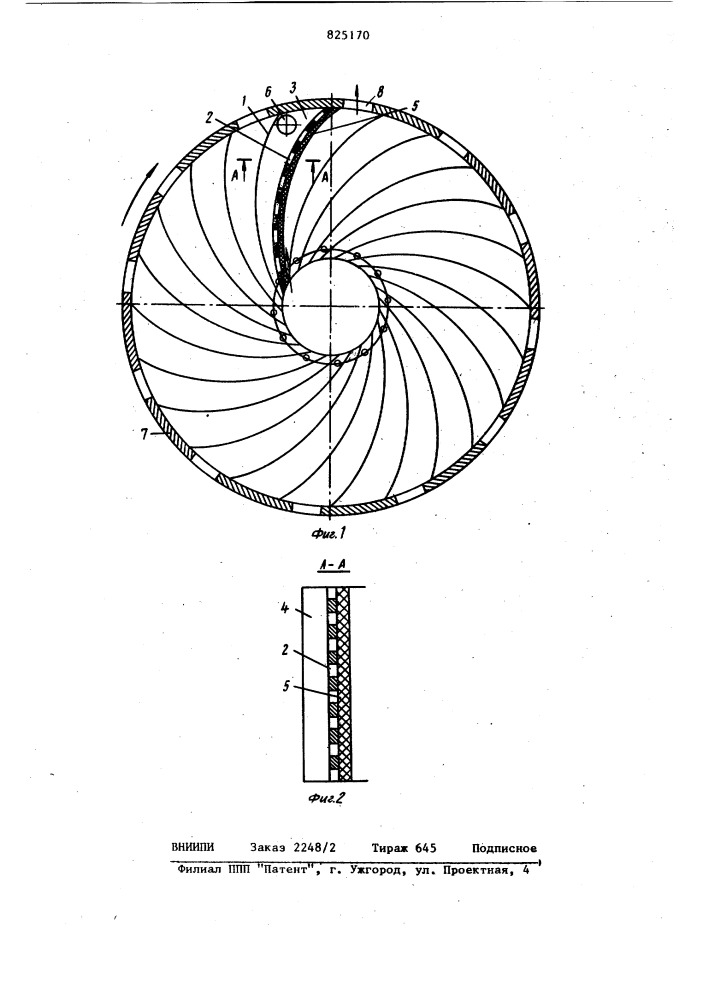

Иллюстрации к патенту 825170

Лопасть фильтрующей центрифуги . для очистки жидкостиiизобретение относится к оборудованию для разделения жидких неоднородных систем с помощью центробежных сил, а именно к элементам фильтрующих центрифуг.известны устройства для удаления планктона из воды - микрофильтры, -выполненные в виде механизмов с вращающимися барабанами, оборудованными фильтрующими элементами' из тонкой металлической или пластмассовой сетки с ячейками размером 40-80 mkm[i].однако в данном устройстве прочность рабочих сеток микрофильтров сравнительно невелика. фильтрующее полотно,работает в условиях знакопеременной нагрузки: при фильтрации давление воды отжимает сетку по направлению изнутри барабана наружу, а при промывке - в обратном направлении. это приводит к перетираний нитей сетки, их быстрому изнрсу, а иногда к излому. кроне того, при больгаой потере напора в сетке часть101520образунщего на сетке осадка разрущается и выносится через ячейки сетки. задержание диатомовых водорослей составляет в среднем 60%, сине-зеленых 80%, зоопланктон задерживается практически полностыо. . наиболее близкой к предлагаемой является лопасть 4аи1ьтрующей центрифуги, включазощая корпус, фильтрующее сито и закладочный элемент [2].однако при использовании таких лопастей в центрифугах качество очистки воды для хозяйственно-питьевых целей неудовлетворительное из-за разрушения планктона на сите и.выноса его через ячейки сита в фугат.цель изобретения - улучшение качества очистки.• поставленная цель достигается тем, что в лопасти, включакщей корпус, сито и закладочный элемент, на рабочей поверхности сита укреплены в несколько слоев нити из материала
