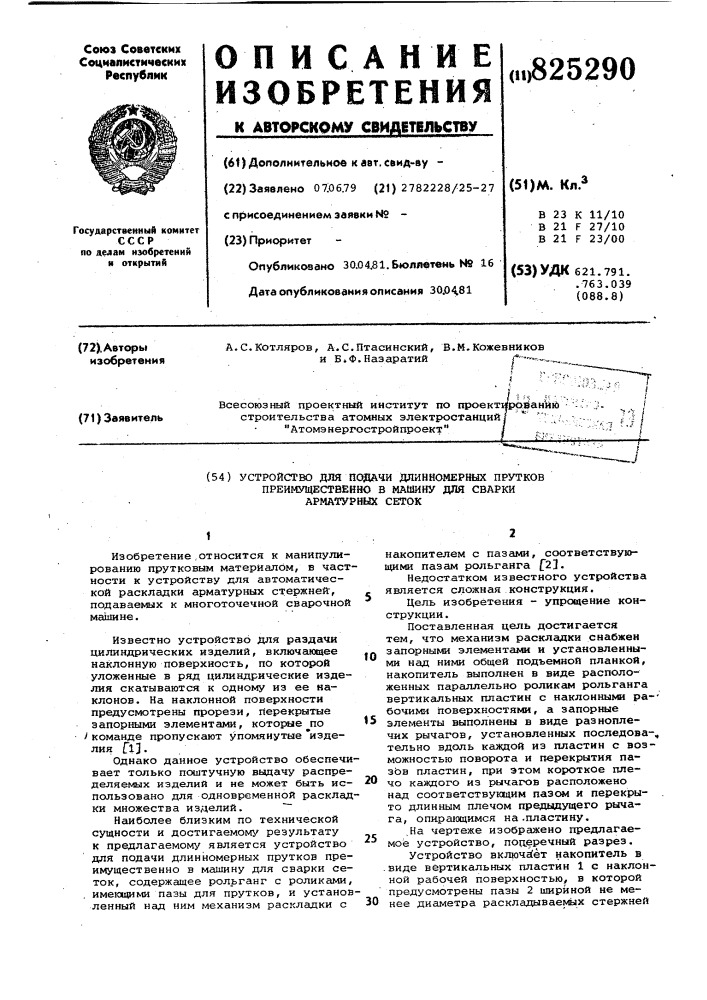

Иллюстрации к патенту 825290
Устройстю для подачи длинномерных прутков преимущественно в машину для сварки арматурньк сеток1изобретение .относится к манипулированию прутковым материалом, в частности к устройству для автоматической раскладки арматурных стержней^, подаваемых к многоточечной сварочной машине.известно устройство для раздачи цилиндрических изделий, включающее наклонную поверхность, по которой уложенные в ряд цилиндрические изделия скатываются к одному из ее наклонов. на наклонной поверхности предусмотрены прорези, перекрытые запорными элементами, которые по iкоманде пропускают упомянутые 'изделия fl].однако данное устройство обеспечивает только поштучную вьщачу распределяемых изделий и не может быть использовано для одновременной раскладки множества изделий. ""нс1иболее близким по технической сущности и достигаемому результату к предлагаемому является устройство для подачи длинномерных прутков преимущественно в машину для сварки сеток, содержащее рольганг с роликами, , имеющими пазы для прутков, и установленный над ним механизм раскладки с1015202530накопителем с пазами, соответству»- щими пазам рольганга f2].недостатком известного устройства является сложная конструкция.цель изобретения - упрощение конструкции .поставленная цель достигается тем, что механизм раскладки снабжен запорными элементс1ми и установленными над ними общей подъемной планкой, накопитель выполнен в виде расположенных параллельно роликам рольганга вертикальных пластин с наклонными ра-' бочими поверхностями, а запорные элементы выполнены в виде разноплечих рычагов, установленных последова-, тельно вдоль каждой из пластин с возможностью поворота и перекрытия пазов пластин, при этом короткое плечо каждого из рычагов расположено над соответствующим пазом и перекры- . то длинным плечом предыдущего рычага, опирающимся на .пластину.,на чертеже изображено предлагаемое устройство, поперечный разрез.устройство включа(ет накопитель в .виде вертикальных пластин 1 с наклонной рабочей поверхностью, в которой предусмотрены пазы 2 шириной не менее диаметра раскладывае1шх стержней
