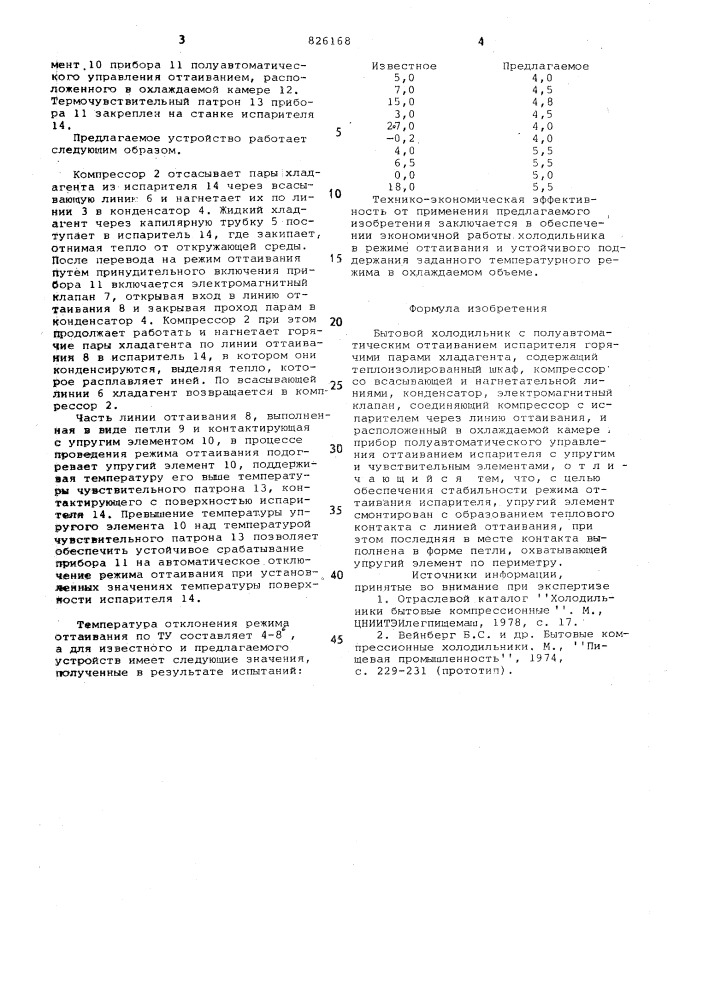

Бытовой холодильник с'полуавтоматическим оттаиванием испарителя горячими парами хладагента1^ изобретение относится к холодильной технике, а именно к бытовым холодильникам с полуавтоматическим оттаиванием испарителя горячими парами . хладагента.известны бытовые холодильники с полуавтоматическим оттаиванием ис- .парителя горячими парами хладагента, содержсицие теплоизолированный шкаф, компрессор со всасываюшей и нагнетательной линиями, конденсатор, испаритель, электромагнитный клапан, соединяюший компрессор с испарителем через линию оттаивания, и расположенный в охлаждаемой камере прибор полуавтоматического управления оттаиванием испарителя с упругим и чувствительным элементами [ 13 и г'з-т- недостатком известных "устройств является то, что в процессе проведения оттаивания испарителя температура упругого элемента прибора управления оттаиван-ием становится ниже температуры чувствительного патрена, закрепленного на поверхности испарителя,, по которому проходят горячие пары хладагента. в результате этого насыщенный пар, заполняющий внутреннюю часть термочувствительной системы прибора, конденсируется на внут- 1ренней поверхности более холодного ho сравнению с чувствительным патронцм упругого элемента, вся жидкость в патроне превращается в пар, и он теряет чувствительность. при этом нарушается устойчивая работа систекы оттаивания холодильника, температура срабатывания прибора на . отключение режима оттаивания становится нестабильной и превышает установленные значения .• цель изобретения - обеспечение стабильности режима оттаивания испарителя.указанная цель 'достигается тем, что упругий элемент смонтирован с образованием теплового контакта с линией оттаивания, при этом последняя в месте контакта выполнена в форме петли, охватывающей упругий элемент по периметру.на фиг, 1 схематично изображен предлагаемый холодильник, общий вид; на фиг. 2 - вид а на .фиг. 1.холодильник содержит шкаф 1, компрессор 2, нагнетательную линию 3, конденсатор 4, капиллярную трубку 5, всасывающую линию 6, электромагнитный клапан 7, линию оттаивания 8 с 30 петлей 9, охватывающей упругий г*яе-10152025
