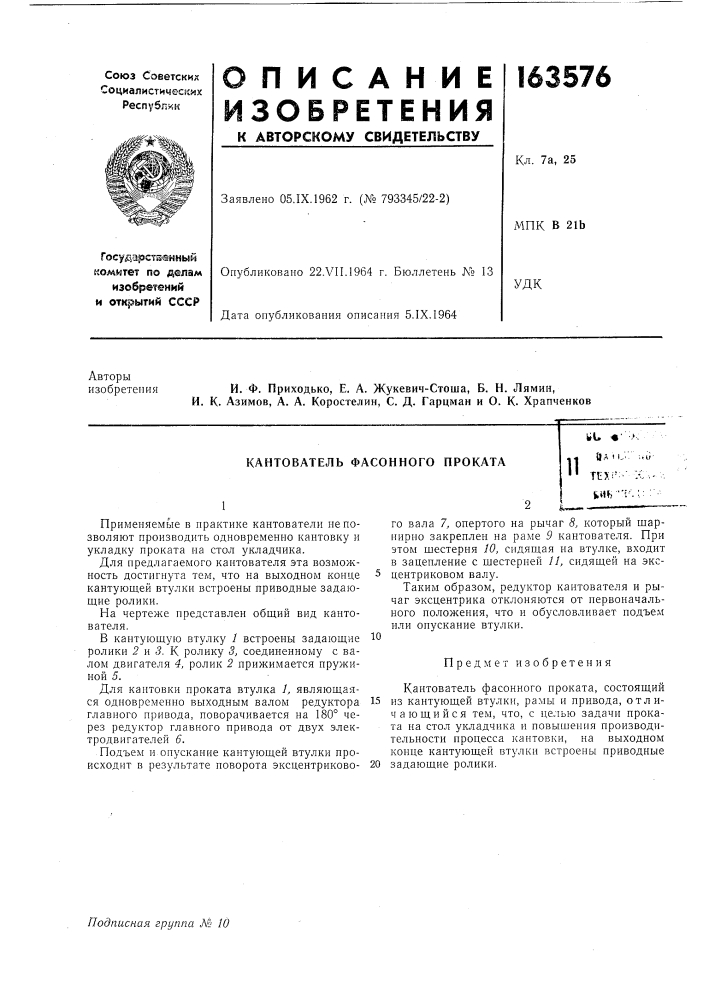

Иллюстрации к патенту 163576

Кантователь фасонного прокатаприменяемые в нрактике кантователи не позволяют производить одновременно кантовку и укладку проката на стол укладчика.для нредлагаемого кантователя эта возможность достигнута тем, что на выходном конце 5 кантующей втулки встроены приводные задающие ролики.на чертеже представлен общий вид кантователя.в кантующую втулку / встроены задающие ^0 ролики 2 и 5. к ролику 3, соединенному с валом двигателя 4, ролик 2 прижимается пружиной 5.для кантовки проката втулка 1, являющаяся одновременно выходным валом редуктора 15 главного привода, поворачивается на 180° через редуктор главного привода от двух электродвигателей 6.подъем и опускание кантующей втулки происходит в результате поворота эксцентриково- 2011ttxi'-'' fcmb "гго вала 7, опертого на рычаг 8, который щарнирно закреплен на раме 9 кантователя. при этом щестерня 10, сидящая на втулке, входит в зацепление с щестерией 11, сидящей на эксцентриковом валу.таким образом, редуктор кантователя и рычаг эксцентрика отклоняются от иервоначального ноложения, что и обусловливает подъем или опускание втулки.предмет изобретениякантователь фасонного проката, состоящий из кантующей втулки, рамы и привода, отличающийся тем, что, с целью задачи проката на стол укладчика и повышения производительности процесса кантовки, на выходном конце кантующей втулки встроены приводные задающие ролики.
