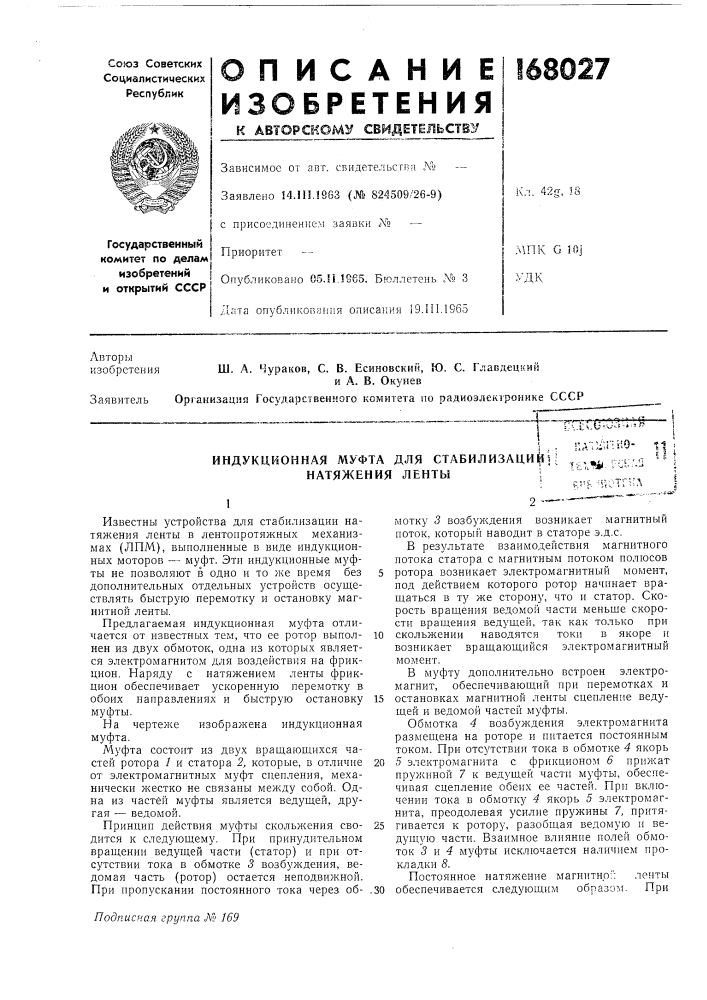

Иллюстрации к патенту 168027

Для стабилизацийи лентымотку 3 возбуждения возникает магнитный ноток, который наводит в статоре э.д.с.в результате взаимодействия магнитного потока статора с магнитным потоком полюсов ротора возникает электромагнитный момент, под действием которого ротор начинает вращаться в ту же сторону, что и статор. скорость вращения ведомой части меньше скорости вращения ведущей, так как только при скольжении наводятся токи в якоре и возникает вращающийся электромагнитный момент.в муфту дополнительно встроен электромагнит, обеспечивающий при перемотках и остановках магнитной „тенты сцепление ведущей и ведомой частей муфты.обмотка 4 возбуждения электромагнита размещена на роторе и питается постоянным током. при отсутствии тока в обмотке 4 якорь 5 электромагнита с фрикционом 6 прижат пружиной 7 к ведущей части муфты, обеспечивая сцепление обеих ее частей. при включении тока в об.мотку 4 якорь 5 электромагнита, преодолевая усилие пружины 7, притягивается к ротору, разобщая ведомую и ведущую части. взаимное влияние полей обмоток 5 и 4 муфты исключается наличием прокладки 8.
