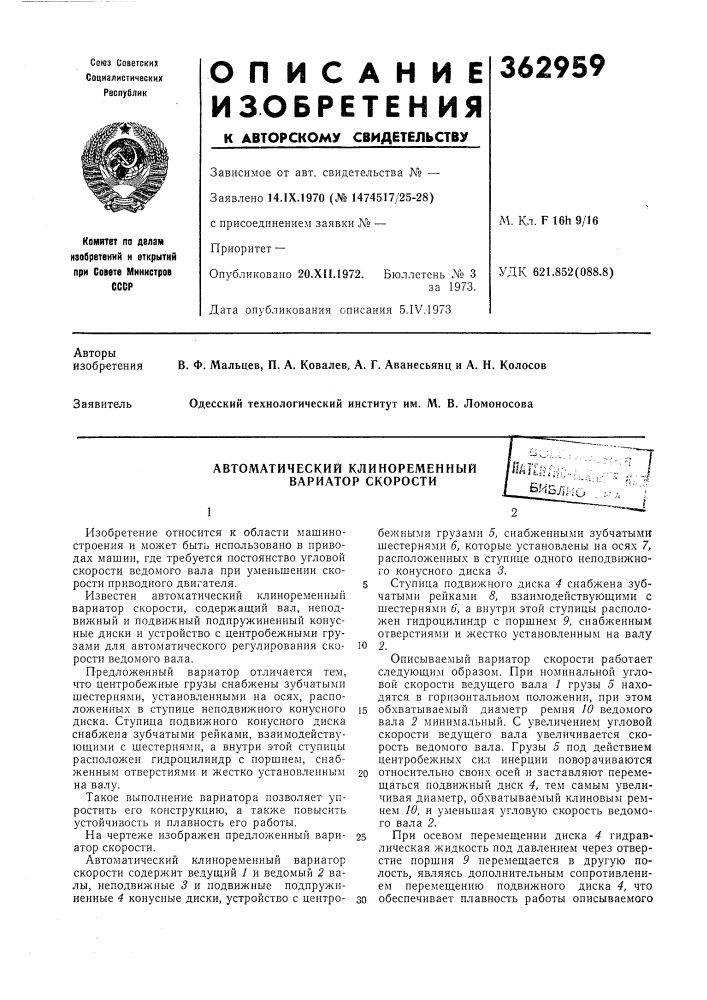

Иллюстрации к патенту 362959

Автоматический клиноременный вариатор скорости1изобретение относится к области машиностроения и может быть использовано в приводах машин, где требуется постоянство угловой скорости ведомого вала при уменьшении скорости приводного двигателя.5известен автоматический клиноременный вариатор скорости, содержаш,ий вал, неподвижный и подвижный подпружиненный конусные диски и устройство с центробежными грузами для автоматического регулирования ско- 10 рости ведомого вала.предложенный вариатор отличается тем, что центробежные грузы снабжены зубчатыми шестернями, установленными на осях, расположенных в ступице неподвижного конусного is диска. ступица подвижного конусного диска снабжена зубчатыми рейками, взаимодействуюш, ими с шестернями, а внутри этой ступицы расположен гидроцилиндр с поршнем, снабженным отверстиями и жестко установленным 20 на валу.автоматический клиноремепный вариатор скорости содержит ведущий / и ведомый 2 валы, неподвижные 3 и подвижные подпружиненные 4 конусные диски, устройство с центрозобежными грузами 5, снабженными зубчатыми шестернями 6, которые установлены на осях 7, расположенных в ступице одного неподвижного конусного диска 3.ступица подвижного диска 4 снабжена зубчатыми рейками 8, взаимодействующими с шестернями 6, а внутри этой ступицы расположен гидроцилиндр с поршнем 9, снабженным отверстиями и жестко установленным на валу 2.описываемый вариатор скорости работает следующим образом. при номинальной угловой скорости ведущего вала / грузы 5 находятся в горизонтальном положении, при этом обхватываемый диаметр ремня 10 ведомого вала 2 минимальный. с увеличением угловой скорости ведущего вала увеличивается скорость ведомого вала. грузы 5 под действием центробежных сил инерции поворачиваются относительно своих осей и заставляют перемещаться подвижный диск 4, тем самым увеличивая диаметр, обхватываемый клиновым ремнем 10, и уменьшая угловую скорость ведомого вала 2.
