Иллюстрации к патенту 382201

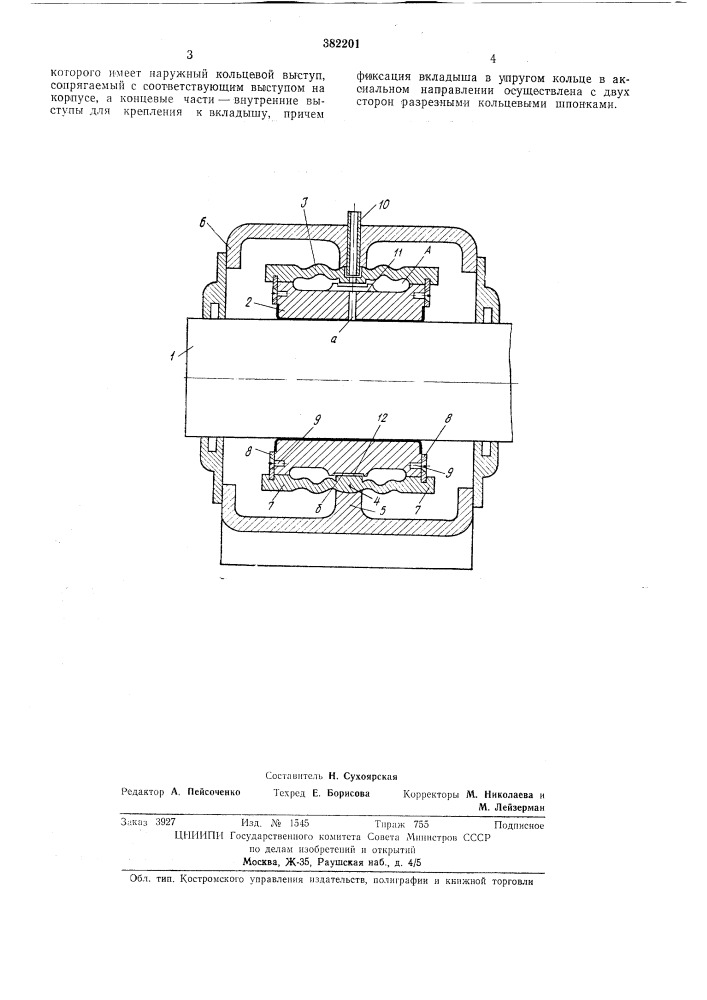

Подшипниковый узел электрической машины1известен подшипниковый узел электрической маш'ины, содержащий - подшилиик, корпус и упругий элемент, размещенный между вкладышем подшипника « корпусом.для обеспечения демпфирования колебаний ротора 'и повышения грузоиесущей способности в предлагаемом узле упругий элемент выполнен в виде гофрированного кольца, средняя часть которого имеет наружный кольцевой выступ, сопрягаемый с -соответствующим выступом на корпусе, а концевые части — внутренние выступы для крепления к вклады- и1у. ф'ик'сация вкладыша в упругом кольце в аксиальном направлении осуществлена с двух сторон разрезными кольцевыми шпонками.на чертеже показан описываемый подипшииковый узел, продольный разрез.
