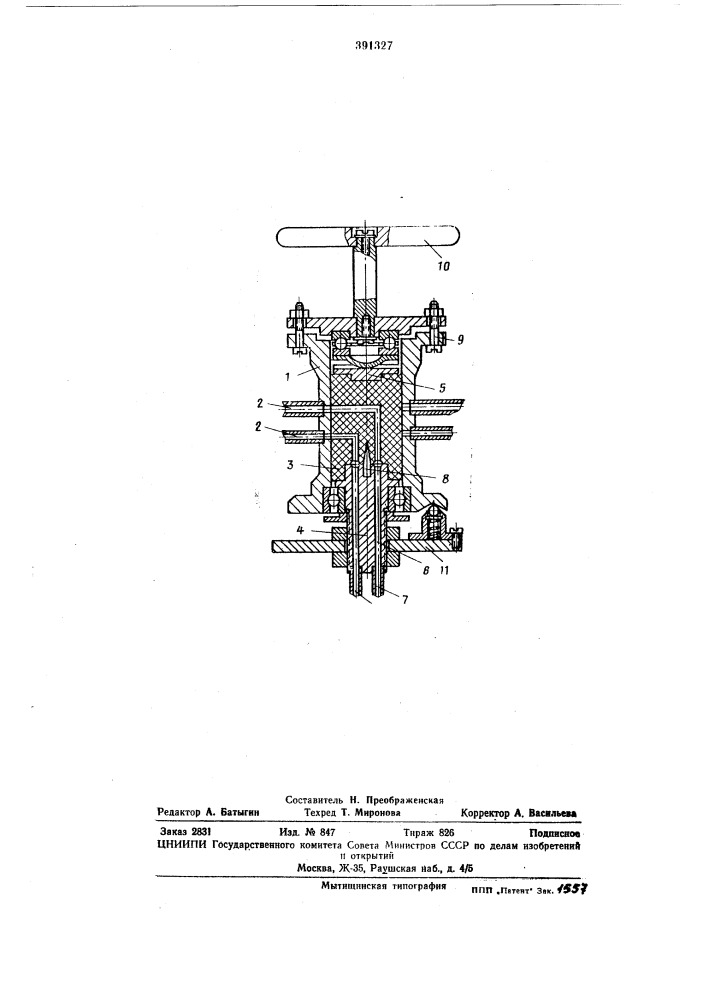

Иллюстрации к патенту 391327

Поворотное дозирующее устройство1изобретение относится к устройствам, предназначенным для отмеривания н последующей подачи отмеренного количества компонента, например, в газоанализаторы, хроматографы н пр.5{известно поворотное дозирующее устройство, состоящее пз корпуса, внутри которого расположена пробка. в этой пробке выполнены каналы, с помощью которых линии, служащие для подвода газов, соединены с калиброван- 10 ной дозой.пробку крана устанавливают в такое положение, при котором доза оказывается соеди- 15 iiemioii с линией, по которой подводится дозируемый компонент. после того, как доза окажется заполненной анализируемым газом, поворотом пробки измеренное количество дозируемого газа вытесняют в аттестуемый прибор 20 газом-носителем.
