Иллюстрации к патенту 420001

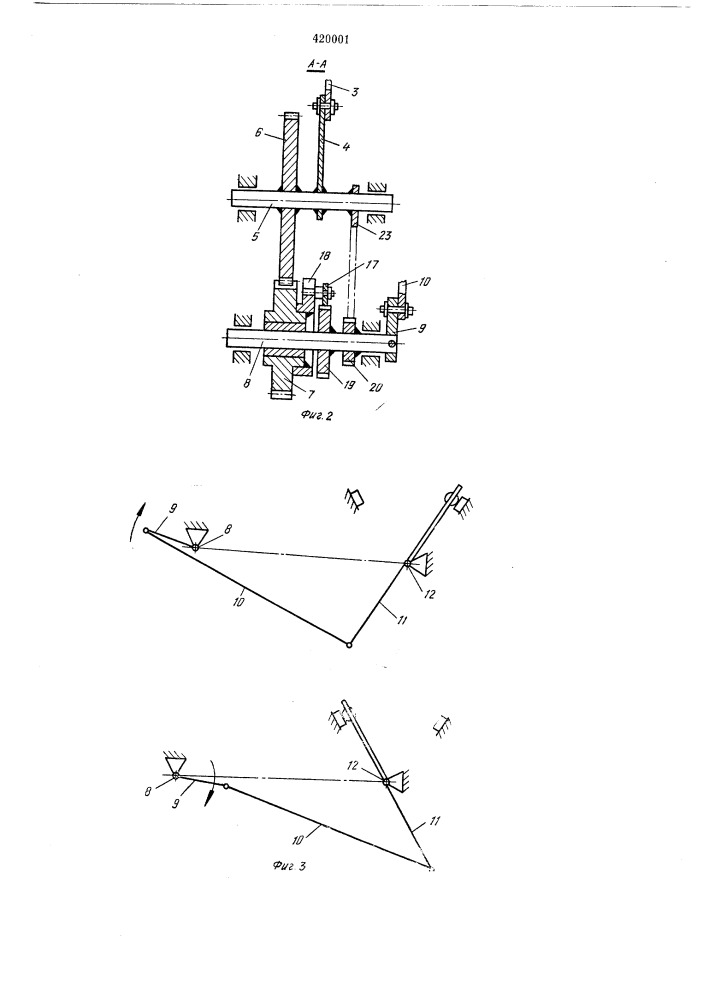

Привод электрического коммутационногоаппарата1изобретение относится к области электрете.хи и ки, в частности к приводам ко.ммутациовных электрических а^ипаратов, колтакты которых в крайних положениях замыкают электрические цепи.известны приводы электрических коммутацианных аппаратов, контакты которых в крайних положениях замыкают электрические цепи, содержащие источиик механической энергии, например электромагнит, исполнительный орга'н, кинематическую цепь, в которую входит муфта обгона, и механизм с мертвыми положениям'и, состоящий из ведущего полноповоротного звена и ведомого звена, являющегося ко«та'ктоносителе1м.в предлагаемом приводе для повышения надежяюсти муфта обгона снабл^ена блокировкой, ф.и'ксирующей контактоноситель в каждом из крайних положений при иекотором недоходе механизма до мертвого положения. кроме того, указа-пная блокировка выполнена в виде жестко связанной с муфтой обгона детали с двумя пазами, взаимодействующей с рычагом, жестко овязавным с зубчатым колесом (кинематической цепи, рабочий участок которого имеет цилиндрическую поверхность.на фиг. 1 показана схематическая конструкция привода; на фиг. 2 —разрез по а-а на фиг. 1; на фиг. 3 — схема мехаинз.ма в крайних положениях контактов; на фиг. 4 —привод с кривошипно- 1ползунным механизмом; на фиг. 5 — привод с кулачковым механизмом. привод состоит из источника механической5 энергии, например электромагнита 1, исполнительный орган которого — якорь 2 через кинематическую цепь (тяга 3, рычаг 4, вал 5, зубчатое колесо 6, щестерня 7 и вал 8) соединен с шарнирным четырехзвенникол!, ойра-10 зующим механизм с мертвым'и положениями. ве.дущее полаюповоротное звено механизма— кривошип 9 жестко связан с валом 8 и через шатун 10 соединен с ведомым его эвеном — коро'мыслом ii. коромысло установлено не-15 нодвижно на валу 12 аппарата, который несет (является контактоносителем) подвижные контакты 13 и 14. эти контакты в двух крайних ноложбниях через неподвижные контакты 15 и 16 замыкают электрические цепи. меж-20 ду ведущим полноноворотным звеном механизма — кривошипом и элементом, соединенным с исполнительным органам — якорем 2, установлена муфта обгона. последняя снабжена блокировкой, фиксирующей ведомую де-25 таль муфты относительно указанного элемента.на фнг. 1 и 2 показан пример конкретного конструктивного вьшолнбния привода. здесь элементом, соединенным с исполнительным30 органом, является зубчатое колесо 6, от ко-
