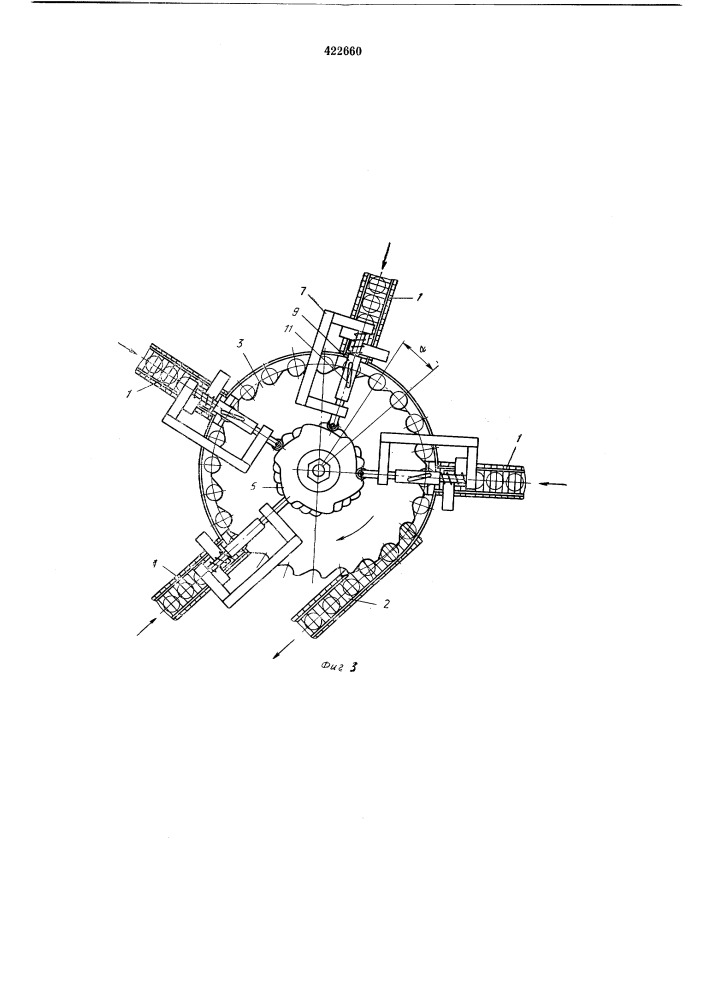

Устройство для соединения нескольких потоков бутылок в один1изобретение относится к производству бутылок, а именно к устройствам для соединения нескольких потоков 'бутылок в один.известно устройство для соединения нескольких потоков бутылок ib один, состоящее 5 из подающих и отводящего бутылки транспортеров, расположенной между ними звездочки для ^передачи бутылок, укрепленного на ее оси кулачка и взаимодейст1вующих с ним отсекателей, расположенных под лодающими трансю портер ами.целью изобретения является возможность соединения потоков бутылок с транспортеров, ра1аположенных под углом один к другому.для этого в (предлагаемом устройстве на is оси эвездоч1ки установлены дополиительные кулачки со смещением один относительно другого на угол а, равный углу между соседними гнездами звездочки, при этом число кулачков соответствует ч;ислу отсекателей.~ 20кроме того, каждый из отсекателей представляет собой подпружиненный толкатель, имеющий на конце ролик для взаимодействия с копиром, а на 'пове, рхности — .кри1волинейный лаз, 1предназ1нач©нный для вхождения 25 пальца, на противоположном конце которого укреплена ось с пластинами для отсечения бутылок.на фиг. 1—3 схематично изображено предлагаемое устройство для соединения двух, зотрех и четырех потоков бутылок в один, вид сверху; на фиг. 4 — разрез ло а—а на фиг. 2; на фиг. 5 — разрез по б—б на фиг. 4.устройство содержит подающие 1 и отводящ'ий 2 бутылки транспортеры, расположенную между ними звездочку 3 для подачи бутылок, укрепленные на ее оси 4 кулачки 5 и взаимодействующие с ними отсекатели, расположенные над лодающими транспортерами.кулачки установлены со смещением один относительно другого на угол а, равный углу между соседними гнездами звездочки 3, при этом количество кулачков соответствует числу отсекателей. на основании 6 установлены кронщтейны 7, в росточках которых размещены отсекатели.каждый из отсекателей представляет собой подпружиненный пружиной 8 толкатель 9, имеющий на конце ролик 10 для взаимодействия с konapoim (на чертежах не .показан), а на поверхности — криволинейный паз 11. последний предназначен для вхождения пальца 12, на противоположном конце которого укреплена ось 13 с пластинами 14 для отсечения бутылок.на основании б установлен также кольцевой лоток 15 с отбуртовкой 16 и привод 17.в процессе работы устройства бутылки поступают по транспортерам 1 в позиции запрузжи. если в момент поступления бутылок
