Иллюстрации к патенту 434968

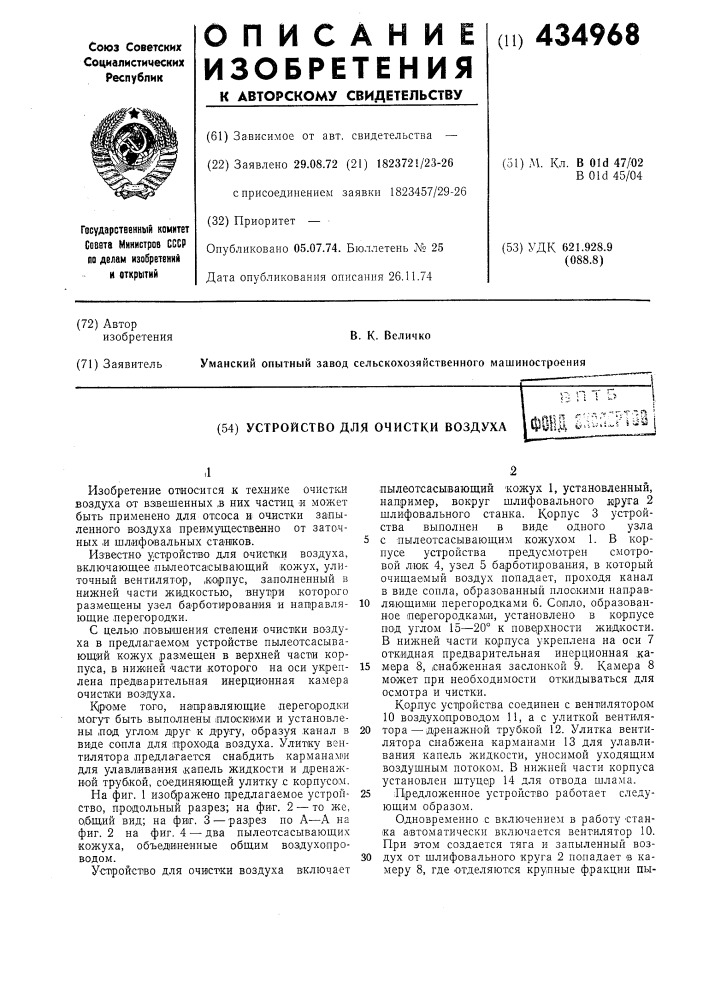

Устройство для очистки воздухаиигц *-•,1изобретение относится к технике очистки воздуха от взвешенных ,в них частиц и может быть применено для отсоса и очистки запыленного воздуха преимущественно от заточных .и шлифовальных станков.5известно устройство для очистки воздуха, вклю'чающее 1пылеотсасываюш,ий кожух, улиточный вентилятор, .корпус, заполненный в нижней части жидкостью, внутри которого размеш.ены узел барботи'рования и нацравля- 10 ющие лерегородки.с целью повышения степени очистки воздуха в предлагаемом устройстве пылеотсасываюш;ий кожух разменден в верхней части корпуса, в нижней 'части которого на оси укреп- 15 лена предварительная инерционная камера очистки воздуха.kipom-e t0.ro, направляющие перегородки могут быть выполнены плосии^ми и установлены ,под углом друг к другу, образуя .канал в 20 виде сопла для прохода воздуха. улитку вентилятора предлагается снабдить карманама- i для улавливания ка^&лъ жидкости и дренажной трубкой, соединяющей улитку с kopnycoim.на фиг. 1 изоб|ражено предлагаемое устрой- 25 ство, продольный разрез; на фиг. 2 — то же, 01бщий вид; на фи1г. 3 — разрез по а—а на фиг. 2 на фиг. 4 — два пылеотсасывающих кожуха, объединенные общим воздухопроводом.30устройство для очи1ст1ки воздуха включает2пылботсасы1вающий кожух 1, установленный, например, вокруг шлифовального ируга 2 шлифовального станка. корпус 3 устройства выполнен в виде одного узла с пылеотсасывающим кожухом 1. в корпусе устройства предусмотрен смотровой люк 4, узел 5 барботирования, в который очищаемый воздух попадает, проходя канал в виде сопла, образованный плоскими направляющими перегородками 6. сопло, образованное пе|регородками, установлено в корпусе под углом 15—20° к пове|рхности жидкости. в нин^ней части корпуса укреплена на оси 7 откидная предварительная инерционная камера 8, снабженная заслонкой 9. камера 8 может при необходимости откидываться для осмотра и чистки.корпус уст1ройства соединен с вентилятором 10 воздухопроводом 11, а с улиткой вентилятора— дренажной трубкой 12. улитка вентилятора снабжена кармана.ми 13 для улавливания капель жидкости, уносимой уходящим воздушным потоком. в нижней части корпуса установлен штуцер 14 для отвода шлама.предложенное устройство работает следующим образом.одновременно с включением в работу станка автоматически включается вентилятор 10. при этом создается тяга и запыленный воздух от шлифовального круга 2 попадает в камеру 8, где отделяются крупные фракции пы-
