Фильтро-компенсирующее устройство

Фильтро-компенсирующее устройство

Иллюстрации

Показать все

Реферат



1.ФИЛЬТРО-КОМПЕНСИРУЮЩЕЕ УСТРОЙСТВО , содержащее реактор и конденсаторную батарею, о т л и ч аю щ е ее я тем, что, с целью снижения потерь электроэнергии и габаритных соотношений, оно снабжено дополнительной Конденсаторной батареей и понижакяцим трансформатором, причем реактор и дополнительная кон дёнсаторная батарея соединены последовательно и присоединены к вторичной обмотке трансформатора, первичная обмотка которого соединена последовательно с конденсаторной батареей . . 2. Устройство по п. 1, о т л и ч аю m е е с я тем, что контур, овразованный реактором и дополнительной Конденсаторной батареей, настроен на частоту гармоники тока, а коэффициент трансформации равен где LP - индуктивность реактора; L - требуемая индуктивность для резонансной настройки параллельной емкостной компенсации i

(19) (И) СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

5С59 Н 02 Т 3 18

ОПИСАНИЕ ИЗОБРЕТЕНИЯ н дато сном свидкткльству / к=4 —, 8ЬР

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

Гю ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21)3333250/24-07 (22)14.08.81 (46)15.04 ° 83. Бюл, Р 14 (72)Р. Р. Мамошин и А. Я. Зельвян-, ский (53)621,316(088.8) (56)1, Мамошин P. Р и др. Электро- снабжение электрифицированных железных дорог, М,, - 1980, с, 143, рис,82а.

2. Авторское свидетельство СССР

М 356733, кл. Н 02 У 1/02, 1972. (54)(57)3»ФИЛЬТРО-КОМПЕНСИРУЮЩЕЕ УСТРОЙСТВО, содержащее реактор и конденсаторную батарею, о т л и ч а ю щ е е с я тем, что, с целью снижения потерь электроэнергии и габаритных соотношений, оно снабжено дсполнительной Конденсаторной батареей и понижающим трансформатором, причем реактор и дополнительная кон„ денсаторная батарея соединены после довательно и присоединены к вторичной обмотке трансформатора, первичная обмотка которого соединена цоследовательно с конденсаторной батареей.

2. Устройство по п. 1, о т л и ч ею щ е е с я тем, что контур, образованный реактором и дополнительной конденсаторной батареей, настроен на частоту гармоники тока, а коэффициент трансформации равен где 1 - индуктивность реактора, - требуемая индуктивность для резонансной настройки параллельной емкостной компенсации.

1012388 к=1

eLр индуктивность реактора, требуемая индуктивность .для резонансной настройки параллельной емкостной ком.пенсации, где Lp— тр

>. И-4

"э "Р

Составитель В. Михайлов

Редактор М. Петрова Техред „,Ач Корректор А Повх

Эаказ 2784/67 Тираж 615 Подписное

ВНИИПИ Государственного комитета СССР по деЛам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Изобретение предназначено для параллельной емкостной компенсации э Сетях, ток нагрузки которых содержит существенные высшие гармонические составляющие, более конкретно в тяговых сетях электрифицированных железных дорог переменного тока, Известно устройство параллельной . емкостной компенсации, содержащее реактор g1), Недостатком этого устройства является отсутствие возможности существенного улучшения гармонического состава тока, Наиболее близким к предлагаемому является фильтро-компенсирукщее уст- 15 ройство, содержащее конденсаторную батарею, реактор, резистор, в котором часть конденсаторной батареи одним концом присоединяется к сети переменного тока, а вторым — к цепоч-Я ке, состоящей из второй части конденсаторной батареи и реактора, настроенных в резонанс по отношению к частоте питающей сети и параллельного этой цепочке резистора. Резистор и . 25 параллельная цепочка общим вторым концом присоединяется к земле, В та.ком исполнении устройство позволяет исключить эффект усиления высших гармонических тока тяговой нагрузки в конденсаторной батарее и линии внешнего электроснабжения (2$.

Недостатком данного устройства являются значительные потери активной энергии в резисторе.

Целью изобретения являются снижение потерь электроэнергии и габаритных соотношений.

Поставленная цель достигается тем, что фильтро-компенсирующее устройство, содержащее реактор.и конденса- 4О торную батарею, снабжено дополнительной конденсаторной батареей и понижающим трансформатором, причем реактор и дополнительная конденсаторная батарея соединены последовательно и при45 соединены к вторичной обмотке трансформатора, первичная обмотка которого соединена последовательно с конденсаторной батареей.

Кроме того, контур, образованный 50 реактором и дополнительной конденI саторной батареей, настроен на частоту основной гармоники тока, а коэф фициент трансформации равен

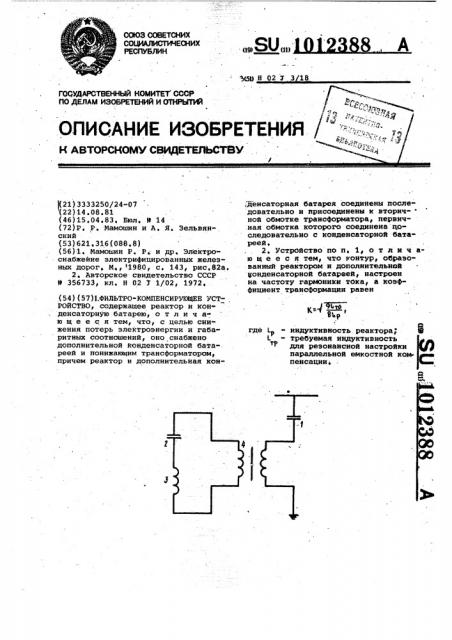

На чертеже представлено предлагаемое устройство, Устройство состоит из конденсаторной батареи 1, дополнительной конденсаторной батареи 2, соединенной с реактором 3 в последовательную резонансную цепочку, подключенную к вторичной обмотке трансформатора 4, Первичная обмотка трансформатора 4 включается между конденсаторной батареей 1 и землей, Устройство работает следующим образом, На основной частоте сопротивление трансформатора 4 практически равно нулю, так как дополнительная конден саторная батарея 2 настраивается в резонанс на частоту сети переменного . тока, а на частоте И -ой гармонической составляющей тока эквивалентная индуктивность Ь контура, образованная трансформатором 4, реактором 3, и дополнительной конденсаторной батареей 2, равна где,р — индуктивность реактора; — коэффициент трансформации трансформатора;

h — номер первой высшей гармонической сети переменного тока.

При этом эффект ограничения амплитуд гармоник тока устройства дости-. гается за счет индуктивного сопротивления реактора 3.
