Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

t eg, E 01

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPGHOMY СВИДЕТЕЛЬСТВ,Ф

leaeL

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OYHPblTMA, (21) 3380464/29-11 (221 14 ° 01 82 (46) 15.06.83, Бюл. Р 22 (72). С.И.Клинов (71) Московский ордена Ленина и орДена Трудового Красного Энаменн институт инженеров железнодорожного транспорта (53) 625.141 (088.81 (56 1 1. Патент США гг 4232822, кл 238-7, 1980.

1 (54) (57) 1.. НОДРЕЛ гСОВОЕ ОСНОВАНИЕ, ПУТИ, содержащее . фет6нный подстилающий слой, съемные элементы и отвердевший термопластичный-заполнитель, причем укаэанный подстилающий слой выполнен с вертикальными гранями, которые расположены вдоль боковых сторон съемных элементов, а отвердевший термопластичный заполнитель,.SU„„1023018 А размещен между поверхностями подстилающего слоя и съемных элементов, о т л и ч а ю щ е е с я тем, что, с целью сокращения затрат:труда при эксплуатации за счет повышения устойчивости под пбдвижной нагрузкой, поверхности подстилающего слоя, обращенные к съемным элементам, выйолнены с выступами, имеющими плоские вершины, взаимодействующие со съемны-. ми элементами.

2. Основание по п.1, о т л и ч аю щ е е с я тем, что между выступами вертикальных граней подстилающего слоя расположены впадины с периодическим профилем

3. Основание по п.1, о т л и ч а- ю щ е е с я тем, что боковые сто роны съемных элементов также выполнены периодического профиля.

С:

1023018

И:-3обретение относится к устрой ству верхнего строения железнодорожного пути, преимущественно безбаллас тной конструкции на искусственных сооружениях (в тоннелях, на эстакадах, мостах1. Кроме того, изобретение может быть использовано в устройствах безрельсовых дорог.

Известно подрельсовое основание пути, содержащее бетонный подсти-. лающий слой, съемные Элементы и отвердевший термопластичный заполнитель, причем указанный подстилающий слой выполнен с вертикальными гранями, которые расположены вдоль боковых сторон съемных элементов, а .отвердевший термопластичный заполнитель размещен между поверхностями

; йодстилающего слоя и съемных элементов I1) .

Однако это основание пути характеризуется недостаточной устойчивостью съемных элементов в вертикальной и горизонтальной плоскостях,относительно подстилающего слоя под воздействием подвижной нагрузки, поскольку термопластичный заполнитель обладает малой несушей способностью при повышении температуры, особенно от 20 и более, вследствие этого повышаются затраты труда в эксплуатации на выправку пути по уровню и в плане.

Цель изобретения — сокращение затрат труда при эксплуатации за счет повышения устой ивости основания под подвижной нагрузкой.

Поставленная цель достигается тем, что в подрельсовом основании пути, содержащем бетонный подстилающий слой, съемные элементы и отвердевший термопластичный заполнитель, причем указанный подстилающий слой выполнен с вертикальными гранями, которые расположены вдоль боковых сторон съемных элементов, а отвердевший термопластичный заполнитель размещен между поверхностями подстилающего слоя и съемных элементов, поверхности подстилающего слоя, обращенные к съемным элементам, выполнены с выступами, имеюшими плоские вершины, взаимодействующие со съемными элементами.

Кроме того, в подрельсовом основании пути между выступами вертикальных граней подстилающего слоя расположены впадины с периодическим профилем, Боковые стороны съемных элементов также выполнены периодического профиля.

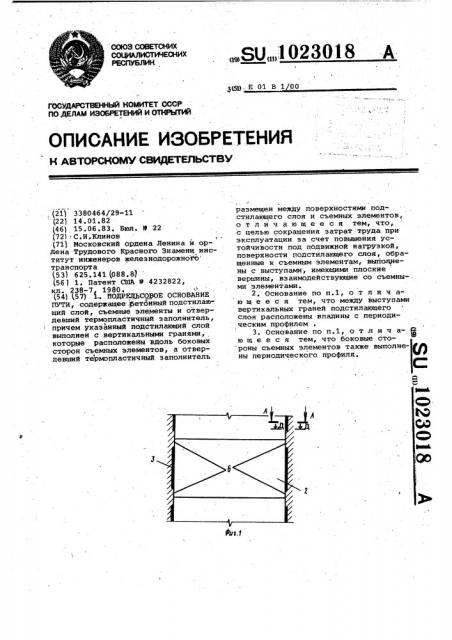

На фиг.1 изображено подрельсовое основание пути в плане со съемными элементами в виде железобетонной плиты, на фиг.2 — то же, со съемными элементами B,âêëå железобетонных рам, на фиг.3 — то же, со съемными элементами в виде деревянных шпал, на фиг.4 — сечение A-A на фиг.1; на фиг.5 — сечение Б-Б на фиг ° 2; на фиг. б — сечение В-В на фиг. 3, на фиг . 7 — сечение Г-Г на фи г. 3 (с впадинами в виде периодического профиля);

5 н а фиг.8 — сечение Д-Д на фиг.1 (с впадинами в виде периодического профиля).

Лодрельсовое основание пути содержит бетонный подстилающий слой 1, >0 съемные элементы 2 и термопластичный отвердевший заполнитель 3, размещен-. ный между ними. Вертикальные грани 4 подстилающего слоя 1 размещены вдоль боковых сторон 5 съемных элементов 2.

Поверхности подстилающего слоя 1, в том числе горизонтальные грани, выполнены с выступами б, плоские вершины которых взаимодействуют со съемными элементами 2..

Кроме того, впадины между выступами б на вертикальных гранях 4 гэдстилающего слоя 1 могут быть выполнены в виде периодического профиля 7 (фиг. 7 ).

Такой же вид имеют боковые стороны съемных железобетонных элементов 2 (фиг. 8) .

Указанная периодическая форма для термопластичного заполнителя, в качестве которого может быть использована полимербитумная ма тика, поэво30 ляет повысить надежность клеевого сцепления съемных элементов 2 с бетонным подстилаюшим слоем 1, что особенно важно при съемных элементах

2 из железобетона, т.е. клеевое сцепление указанной мастики с древесиной выше, чем с бетоном. Формирование таких поверхностей подстилающего слоя и слойных элементов производится.посредством кожухов-пустотообраэоватеО,лей,устанавливаемых при бетонировании в пути или на заводе. ШирИна клеевого шва должна быть 15-20 мм, чтобы компенсировать допуски в размерах съемных элементов.

При сооружении основания предпочтительна следующая последовательность технологических операций.

Сначала бетонируют нижний подсти лающий слой 2 без вертикальных граней; на него укладывают собранные звенья пути (рельсы, прикрепленные к съемным элементам основания), путь устанавливают и фиксируют в проект,ном положении с помошью клиновых и вин55 „вых устройств;монтируют съемные кожу ха-пустотообразователи для формоваяия вертикальных граней подстилающего в слоя, бетонируют верхний подстилающий слой основания пути; после начальбЦ ного схватывания бетона пустотообразователи снимают, а вокруг подрельсовых блоков образуются зазоры требуемых размеров и формы. В эти зазоры заливают в горячем состоянии полимербйтумную мастику, которая заполняет все пустоты между съемными элементами и бетонным подстилающим слоем.

При необходимости ремонта и заме ы подрельсовых элементов термопластичный клей может быть размягчен искусственным нагревом, например, с помощью трубчатых электронагревателей (тэ нов) g погp êã Ðìèõ В BE ртикальные клеевые швы.

Такое устройство подрельсового основания железнодорожного пути поз5 воляет сократить затраты труда при текущем содержании пути.

1023018.

В-8

/=Г
