Реферат



ДИФФЕРЕНЦИАЛЬНЫЙ НАГРУЖАТЕЛЬ ДЛЯ СТШШС ЗАМКНУТОГО КОНТУРА, С(щёржащнй п реднЕааначеншые для присоеаинення к ветвям контура валы, прикрепленные к ним конические колеса, находяашеся в заиепленик с последними и диаметрально расположенные сателлиты, 1К крайней мере одну пару рычагов, пер:ВЫй к0 которых прикреплен к оси одного .из сателлитов, другой - шарнирно связан ;с осью другого сателлита, И груз, о т Сличающийся тем, что, с целью обеспечения регулировки нагрузки при неизменней частоте вращения, он снабжен установленной на одном из валов с возможностью перемещения вдоль его оси шайбой, шарни({о связывающим ее . с грузом, по крайней мере, одним дополнительным рычагом и установленным с возмоншостью перемещения вдоль последнего ползуном, связывающим свободные концы основных рычагов.

as 01) gyp 601 М 13/02 .

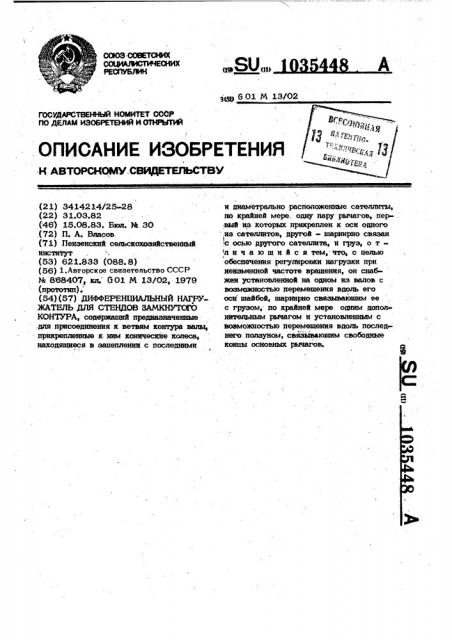

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К kBTOPCktONIV.ÑÂÈÄÂòâúñòâì

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

h0 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬПЪЙ. (21) 3414214/25-28 (22) 31.03.82 (46) 15.08.83. Бюл. Ы 30 (72) П. А. Власов (71) Пензенский сельскохозяйственный инсти Гут (53) 621.833 (088.8) (56) 1.Авторское свидетельство СССР

М 868407 «л. 601 М 13/02, 1979 (прототип). (54) (57) ДИФФЕРЕНЦИАЛЬНЫЙ НАГРУЖАТЕЛЬ ДЛЯ СТЕНДОВ ЗАМКНУТОГО

КОНТУРА, содержащий предназначенные для присоединения к ветвям контура валы, прикрепленные к- ним конические колеса, находящиеся в запеплении с последними и диаметрально расположенные сателлиты, по крайней мере, одну пару рычагов, первый из которых прикреплен к оси одного .из сателлитов, другой - шарнирно связан

1 с осью другого сателлита и груз о T л и ч а ю шийся тем,-что, с аелью обеспечения регулировки нагрузки при неизменной частоте вращения, он снабжен установленной на одном из валов с возможностью перемещения вдоль его оси шайбой, шарнирно связывающим ее с грузом, но крайней мере. одним дополнительным рычагом и установленным с возможностью перемещения вдоль последнего ползуном, связывающим свободные концы основных рычагов.

1 10354

Изобретение относится к машинострое нию, а именно к испытательной ToxRHKB и может быть использовано s стендах замкнутого контуре при обкатке и испытании зубчатых передач.

Наиболее близким по жхнической сущ« ности к предлагаемому являеп:я диффе . ренциальный нагружатель .для стендов замкнутого контура, содержащий пред назначенные для присоединения к ветвям Ip контура валы, прикрепленные к ним конические колеса, находящиеся в зацеплении с последними и диаметрально расположенные сателлиты, по крайней мере; одну пару рычагов, первый из которых

1 прикреплен к оси одного из сателлитов, другой — шарнирно связан с осью другого сателлита, и груз (1).

Недостаток этого нагружателя заключается в том, что он не обеспечивает 20 изменение нагрузки ветвей контура при фиксированной частоте вращения.

Цель изобретения - обеспечение регулировки нагрузки при неизменной частоте вращения. 25

Указанная цель достигается тем, что дифференциальный нагружатель для стендов замкнутого контура, содержащий предназначенные для присоединения к вет ям контура валы, прикрепленные к ним 30 .конические колеса, находящиеся в зацеплении с последними и диаметрально расположенные сателлиты, по крайней мере, одну пару рычагов, первый из которых прикреплен к оси одного из сателлитов, другой - шарнирно связан с осью другого сателлит, и груз, снабжен установленной на. одном из валов с воэможностью перемещения вдоль его оси шайбой, шар нирно связывающим ее с грузом, по крайней мере, одним дополнительным рычагом и установленным . с возможностью перемещения вдоль последнего Ползуном, связывающим свободные концы основных рычагов.

На чертеже изображен дифференциальный нагружатель, общий вид.

Нагружатель, выполненный в виде дифференциального механизма, состоит из присоединяемых к валам стенда выходных валов 1 и 2, связанных с кони50 ческими колесами 3 и 4, и сателлитов

5 и 6. К ползуну 7 шарнирно прикреп . лены одним концом рычаг 8, жестко свя эанный другим концом с осью сателлита

5, и рычаг 9, шарнирно связанный.

48 2 другим концом с осью сателлита(6. Полэун 7 установлен с возможностью перемещения на дополнительном . рычаге 10, жестко связанном одним концом с грузом 11, а другим концом - шарнирно с шайбой 12, установленной с возможностью перемещения на валу 1. К дополнительному ползуну 13 шарнирно прикреплены одними концами вспомогательный рычаг 14, жестко связанный другим концом с осью сателлита 6, и второй вспомогательный рычаг 15, шарнирно связанный другим концом с осью сателлита 5. Дополнительный ползун 13 установлен с воэможностью перемещения на втором дополнительном рычаге 16, жестко связанном одним концом дополнительным грузом 17, а другим - шарнирно с шайбой 12.

Нагружатель работает следующим образом.

При вращении.1 и 2, присоединенных к ветвям замкнутого контура, груз 11 под действием иентробежньи сил Рц начинает отклоняться от оси вращения

sana 2 и дополнительным рычагом 10, действуя на полэун 7 и рычаги 8 и 9, старается повернуть ось сателлита 5, а дополнительный груз 17, вторым дополнительным рычагом 16, действуя на цополннтельный ползун 13 и вспомогательные рычаги 14 и 15, старается повернуть ось сателлит 6, тем самым создавая на конических колесах 3 и 4 противоположно направленные крутящие . моменты и, следовательно, нагружая валы 1 и 2, а такие ветви замкнутого контура (не показано). При перемещении шайбы 12 на валу 1 в осевом направлении вправо и влево (показано стрелками) изменяется длина плеча 8, в результате чего изменяются крутящие моменты. Перемещение шайбы 12 в крайнее правое положение соответствует мак» симальному крутящему моменту, в крайнее левое - минимальному крутящему моменту при постоянной частоте вращения . любого направления.

Использовайие предлагаемой конструкции дифференциального нагружателя обеспечивает изменение длины рычага, связывающего груз с сателлитом, и тем самым регулирование величины создаваемой нагрузки при неизменной частоте вращения выходных валов.

1035448
