Реферат



) УСТРОЙСТВО ДЛЯ РАЗБРАКОВКИ ; ПРЕДОХРАНИТЕЛЕЙ, содержащее источник напряжения, соединенный через измерительные контакты с перВ1Ф1 входом . реагирующего органа, выход которого подключен к исполнительному органу о т л и ч а ю щ е е с я тем, что, с целью повышения производительности устройства, оно снабжеиЬ датчиком наличия предохранителя на контрольной позиции, причем реагИрунвдий орган выполнен в виде логического : элемента И-НЕ, второй вход кбторозх через выход введенного датчика соединен с источником напряжения.

СОЮЗ СОВЕТСНИХ ONINVNt

РЕСПУБЛИК

f" °

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

М АатОЮюМм саиапиьствУ:

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

flO ДЕЛАМ ИЗОБРЕ ПМИЙ И бЗНРЫТИЙ (21) 3370286/24-07 (22) 04.12.81 (4б)..15. 08.83. Нюл. 9 30 (72) Н .Н.Ианьхо, Е.П;Кобзарь, .S.A.Кирилович и В.A. Иажщкнй (533 621.316.923 (088.8) (56) 1. Авторское свидетельство СССР

9: 712864 кл. Н 01 Н 69/02, 1977.

2. Авторское свидетельство СССР

9 564664, кл. Н 01 Н 69/02, 1975. (54)(57) УСТРОЙСТВО ДЛЯ РАЗБРАКОВКИ

ПРЕДЭХРАНИТЕЛЕЙ, содержащее источник напряжения, соединенный через измерительные контакты с первые входом реагирующего органа выход которого подключен к исполнительному органу, . о т л и ч а ю щ е е с я тем, что, с целью повышения производительности. устройства, оно снабжено датчиком наличия предохранителя на контроль- ной позиции, причем реагирующий орган выполнен в виде логического элемента И-НЕ, второй вход которого через выход введенного датчика соединен с источником напряжения.

1035673

Изобретение относится к электроаппаратостроению и может быть использовано для автоматической раэбра" ковки предохранителей.

Известно устройство для контроля и разбраковки предомраиителей, содержащее П-образный контур с под" водящими электрический ток проводниками и последовательно включенной в цепи сигнальной лампочкой. При установке предохранителя в П-образ- 10 ный контур определяют его целост.ность по зажиганию сигнальной лампочки (1 1.

Однако данное устройство не позволяет выполнять автоматически про- 15 цесс контроля и сортировки предохранителей.

Наиболее близким к изобретению является устройство для разбраковки предохранителей, содержащее генератор импульсов, выход которого подключен к измерительным контактам,при этом контакты расположены по образующим колпачков предохранителя. Если сопротивление предохранителя болыае допустимого, то падение напряжения между измерительными контактами относительно земляного контакта приводит к срабатыванию логического эле-. мента ИЛИ, выход которого подключен к запоминающему устройству, которое З0 управляет срабатыванием соответствующих электромагнитов, рассортировывающих предохранители на годные и бракованные посредством сортировочных заслонок (2 J. 35

Наличие в известном устройстве генератора импульсов и логического элемента ИЛИ усложняет конструкцию устройства и его систему управления, снижая быстродействие и надежность 40 процесса обработки измерительной информации. Кроме того, в соответствии с принципом работы устройства автоматический контроль и сортировка происходит при неподвижном положении предохранителя, что вызывает необходимость осуществления прерывистого . движения транспортного средства и г риводит к соответствующему усложнению его конструкции. Наряду с этим периодическая остановка транспортно- 50

ro средства на измерительной позиции приводит к снижению производительности автоматического контроля и сортировки предохранителей.

Цель изобретения -. повьыение производительности устройства.

Поставленная цель достигается тем, что устройство для разбраковки предохранителей, содержащее йсточник напряжения, соединенный через измерительные контакты с первым входом реагирующего органа, выход которого подключен к исполнительному органу, снабжено датчиком наличия предох ранителя на контрольной позиции, р5 причем реагирующий орган выполнен в виде логического элемента И-НЕ, второй вход которого через выход вверженного датчика соединен с источником напряжения.

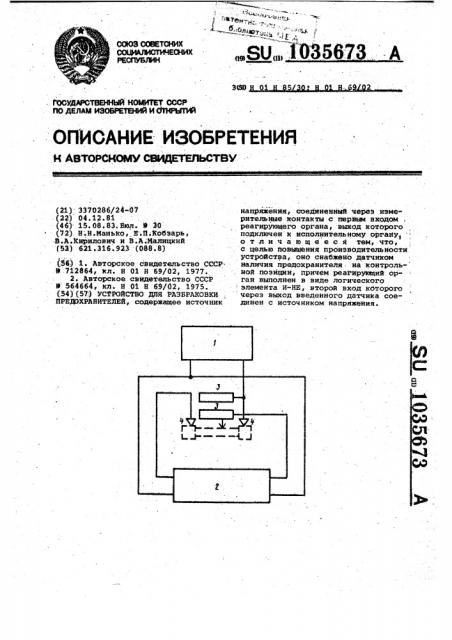

На чертеже представлена схема устройства.

Устройство содержит источник напряжения 1, например низковольтный: иоточник постоянного напряжения. Реагирующий орган 2 выполнен в виде логического элемента И-НЕ, один вход которого через контакт 3, датчика наличия предохранителя на контрольной позиции, а второй через измерительные контакты 4 подключены к источнику напряжения 1. Выход реагирующего органа 2 соединен с исполнительным органом, например электромагнитом, управляющим сортировочной заслонкой. датчик наличия предохранителя на контрольной позиции представляет собой контактный,или бесконтактный прерыватель электрической цепи. Контактный прерыватель содержит подвижный подпружиненный и неподвижный электрические контакты, которые замыкаются в результате механического воздействия предохранителя, поступающего на контрольную позицию, и размыкаются воздействием усилия пружины при удалении предохранителя с контрольной Позиции. Бесконтактный прерыватель может представ-, лять собой индуктивность нли емкость, величина которых изменяется при,наличии или отсутствии предохранителя на рабочей позиции.

Устройство работает следующим образом.

В случае контактного прерывателя отсутствие предохранителя на конт-, рольной позиции соответствует разомкнутому состоянию контактов, в результате чего цепь источника напряжения также разомкнута. При поступлении предохранителя на контрольную позицию корпус последнего, воздействуя на подвижный контакт, перемещает его до соприкосновения с неподвижным контактом, перемещает его до соприкосновения с неподвижным контактом, в результате чего замыкается цепь источника питания. Так как в процессе контроля предохранитель непрерывно перемещается, то,осуществив кратковременное замыкание электрической цепи, предохранитель выходит из контрольной зоны.

При этом подпружиненный подэижный контакт отходит от неподвижного контакта и цепь источника питания снова размыкается. ТакиМ образом,в результа те прихода в зону контроля предохранителя в цепи прерывателя возникает импульс тока, свидетельствующий о наличии предохранителя на контроль- ной позиции.

1035б73

Составитель A ..Обязуев

Техред О.Неце Корректор A.ÔåÐåíI!

Редактор К.Волощук

Заказ 5844/53 Тираж 703 Подписное .ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Если поступивший на контрольную

-- йозицкю предохранитель оказался годным, т1е. токопроводящим, то также замыкается кратковременно и цепь измерительных контактов. Импульс тока в цепи измерительных контактов свидетельствует о целостности плавкой вставки контролируемого предохранителя, отсутствие же его — о том, что контролируемый предохранитель бракованный. 10

Совпадение сигналов на обоих входах реагирующего органа 2, свидетельствующее о том, что предохранитель исправен, приводит к тому, что на выходе органа 2 сигнал отсутствует. В этом случае предохранитель, непрерывно перемещаемый транспорт- ным средством, поступает в зону разгрузки годных изделий. Еслк же IIOданный на измерительную позицию предохранитель оказался бракованник, то сигнал через измерительные контакты на вход реагирующего органа ие по.ступает, а импульс тока от прерывателя поступает, в результате на выходе 2 появляется .сигнал, вызывающий срабатывание исполнительного органа, который приводит в движение сортировочную заслонку, и предохранйтель по пути транспортирования попадает в емкость для бракованных изделий. 30

Дискретные сигналы, получаемые .,в устройстве при кратковременных замыканиях и размыканиях электрических цепей, в процессе контроля предохранителей, вырабатываются при непрерывном 35 йеремещении.предохранителей на контрольной .позиции. Вследствие этого отпадает необходимость в прерывистом движении транспортного устройства с остановкой на рабочей поэицки, как в прототипе. Возможность осуществления непрерывного перемещения предохранителей в процессе контроля .помимо повышения,производительности автоматического контроля позволяет также упростить конструкцию транспортного устройства кбнтрольносортировочного автомата, так как непрерывное перемещение можно осуществить непосредственно через электродвигатель и.редуктор.,В то же время для осуществления прерывистого движения транспортного устройст- ва автомата необходимо дополнительно ввести храповой, мальтийский или другой механизм для преобразования непрерывного движения привода в прерывистое. При этом сама схемауправления контрольно-сортировочным автоматом также упрощается. Кроме. того, в прототипе срабатывание исполнительного механизма сортировки происходит при поступлении на рабочую позицию годного предохрани-. теля, в данном же устройстве срабатывание исполнительного механизма происходит при поступлении на рабочую позицию бракованного предохранителя. Если учесть, что среднее количество бракованных предохранителей в партии не превышает 2%, то работа исполнительного механизма в предлагаемом устройстве менее напряженна, что,следовательно, повышает его долговечность и надежность, а также снижает энергоемкость контрольно-сортировочного процесса.
