Реферат



Класс 49b, 34а2

Мв 108497

СССР

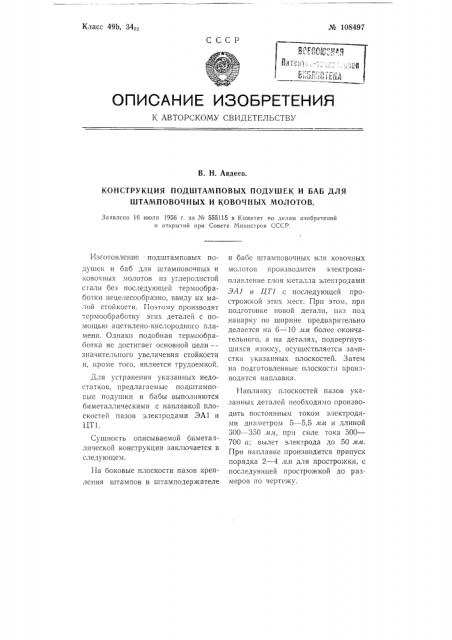

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

В. Н. Авдеев.

КОНСТРУКЦИЯ ПОДШТАМПОВЫХ ПОДУШЕК И БАБ ДЛЯ

ШТАМПОВОЧНЫХ И КОВОЧНЫХ МОЛОТОВ.

Заявлено 16 июля 1956 г. за М 555115 в Комитет по делам изобретений и открытий при Совете Министров СССР.

Изготовление подштамповых по- и бабе штамповочных илн коночных молотов производится электронаплавление слоя металла электродами

ЗА1 и ЦТ1 с последующей прострожкой этих мест. При этом, при подготовке новой детали, паз под тельного, а на деталях, подвергнувшихся износу, осуществляется зачистка указанных плоскостей. Затем на подготовленные плоскостн производится наплавка.

Наплавку плоскостей пазов указанных деталей необходимо произвоСущность описываемой биметаллической конструкции заключается в следующем.

На боковые плоскости пазов крепления штампов в штамподержателе душек и баб для штамповочных и ковочных молотов из углеродистой стали без последующей термообработки нецелесообразно, ввиду их малой стойкости. Поэтому производят чсрмообработку этих деталей с помощью ацетилено-кислородного пламени. Однако подобная термообработка не достигает основной цели —— значительного увеличения стойкости и, кроме того, является трудоемкой, Для устранения указанных недостатков, предлагаемые подштампо вые подушки и бабы выполняются биметаллическими с наплавкой плоскостей пазов электродами ЭА1 и

UT1. наварку по ширине предварительно делается на б — 10 лл более окончадить постоянным током электродами диаметром 5 — 5,5 ля и длиной

300 — 350 ял, при силе тока 500—

700 а; вылет электрода до 50 лл .

При наплавке производится припуск порядка 2 — 4 ял для прострожки, с последующей прострожкой до размеров по чертежу. № 108497

Предмет изобретения. стойкости боковых плоскостей пазов

Отв. редактор Л. Г, Голандский.

Стандартгиз. Подп. к печ. 3/Х-1957 г. Объем 0,125 и. л. 3. 1929. Т. 900. Цена 25 коп.

Типография Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Неглинная, д. 23.

Конструкция подштамповых подушек и баб для штамповочпых и ковочных молотов, о т л и ч а ю щ а яс я тем, что, с целью повышения крепления штампов, подштамповые подушки и бабы выполняются биметаллическими, с наплавкой плоскостей пазов электродами ЭА1 и ЦТ1.
