Реферат



ДВУХЛУЧЕВОЙ ДИФФЕРЕНЦИАЛЬНЫЙ ФОТОМЕТР, содержащий источник излучения, на оптической оси которого установлен светоделитель, отражатели, переключатель оптических каналов и

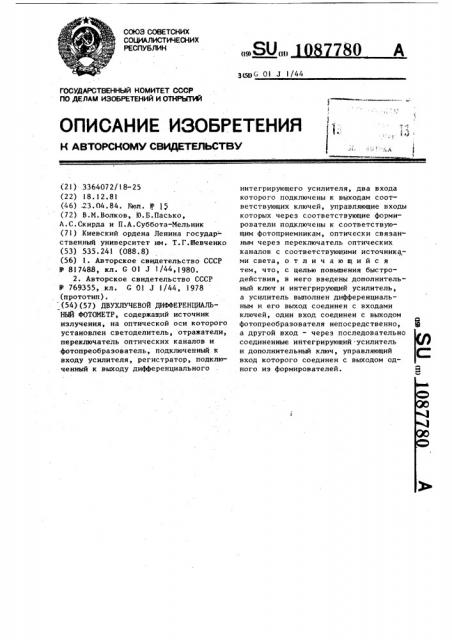

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

09) (10

780 А

3(50 01 1/44

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPGHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЬПЪЙ (21) 3364072/18-25 (22) 18. 12.81 (46) .23.04.84. Бюл. II 1 (72) В.М.Волков, Ю.Б.Пасько, A.Ñ.Ñêèðäà и П.А.Суббота-Мельник (71) Киевский ордена Ленина государ ственный университет им. Т.Г.Шевченко (53) 535,241 (088.8) (56) 1. Авторское свидетельство СССР

У 817488, кл. С 01 3 1/44,1980.

2. Авторское свидетельство СССР

В 769355, кл. G 01 J I/44, 1978 (прототип). (54)(57) ДВУХЛУЧЕВОЙ ДИФФЕРЕНЦИАЛЬНЫЙ фОТОМЕТР, содержащий источник излучения, на оптической оси которого установлен светоделитель, отражатели, переключатель оптических каналов и фотопреобразователь, подключенный к входу усилителя, регистратор, подключенный к выходу дифференциального интегрирующего усилителя, два входа которого подключены к выходам соответствующих ключей, управляющие входы которых через соответствующие формирователи подключены к соответствующим фотоприемникам, оптически связанным через переключатель оптических каналов с соответствующими источника; ми света, отличающийся тем, что, с целью повышения быстродействия, в него введены дополнительный ключ и интегрирующий усилитель, а усилитель выполнен дифференциальным и его выход соединен с входами ключей, один вход соединен с выходом фотопреобразователя непосредственно, а другой вход — через последовательно соединенные интегрирующий усилитель и дополнительный ключ, управляющий вход которого соединен с выходом одного из формирователей.

778О 2 никами света, введены дополнительный ключ и интегрирующий усилитель, а усилитель выполнен дифференциальным и

1 108

Изобретение относится к оптико-. электронному приборостроению и может быть использовано в измерениях, требующих высокую точность определения рассеивающих, отражающих и поглощающих 5 свойств .различных объектов, например, в двухлучевых фотометрах и спектрофотометрах, Известны двухлучевые фотометры, содержащие источник излучения, двухканальную оптическую и электронную систему, модулятор, фотопреобраэователь и регистратор 1 1 .

Недостатком таких устройств является невысокая точность, обусловленная неидентичностью двух каналов обработки информации. вателей.

На чертеже. показана структурная схема устройства.

-Устройство содержит источник 1 излучения на оптической оси которого ycf тановлен светоделитель 2, отражатели 3 и 4, переключатель 5 оптических каналов и фотопреобразователь 6, подключенный к входу усилителя 7, 20 регистратор 8, подключенный к выходу дифференциального интегрирующего усилителя 9, два входа которого подключены к выходам соответствующих ключей 10 и 11, управляющие входы

25 которых через соответствующие формирователи 12 и 13 подключены к соответствующим фотоприемникам 14 и 15, оптически связанным.. через переключатель 5 оптических каналов с соответствующими источниками 16 и 17 света, дополнительный ключ 18 и интегрирующий усилитель 19, а усилитель

7 выполнен дифференциальным и его выход соединен с входами ключей 10 и 11, один вход соединен с выходом фотопреобраэователя 6 непосредственно, а другой вход — через последовательно соединенные интегрирующий усилитель !9 и дополнительный ключ

18 управляющий вход которого соединен с выходом формирователя 12.

g5

Наиболее близким к изобретению техническим решением является двухлучевой дифференциальный фотометр, содержащий источник излучения, на оптической оси которого установлен светоделитель, отражатели, переключатель оптических каналов и фотопреобразователь, подключенный к входу усилителя, регистратор, подключеннын к выходу дифференциального интегрирующего усилителя, два входа которого подключены к выходам соответствующих ключей, управляющие входы которых через соответствующие формирователи подключены к соответствующим фотоприемникам, оптически свяэанньм через переключатель оптических кана лов с соответствующими источниками света f2 ) .

Недостатком известного устройства является ограниченное быстродейство при измерении малопоглощающих образцов.

Цель изобретения — повышение быстродействия.

Для достижения укаэанной цели в двухлучевой дифференциальный фотометр, содержащий источник излучения, на оптической оси которого установлен светоделитель, отражатели, переключатель оптических каналов и фотопреобразователь, подключенный к входу усилителя, регистратор, подключенный к выходу дифференциального интегрирующего усилителя, два входа которого подключены к выходам соответствующих ключей, управляющие входы которых через соответствую— щие формирователи подключены к соответствующим фотоприемникам, оптически связанным через переключатель оптичес ких каналов с соответствующими источего выход соединен с входами ключей, один вход соединен с выходом фотопреобразователя непосредственно, а другой вход-через последовательно соединенные интегрирующий усилитель и дополнительный ключ, управляющий вход которого соединен с выходом одного из формироУстройство работает следующим образом, Излучение от источника 1 поступает на светоделитель 2 для образования измерительного и контрольного лучей. Отражаясь от отражателей 3 и 4, измерительный и контрольный лучи попадают обратно на светоделитель

2 и направляются на фотопреобразователь 6. Переключатель 5 оптических каналов обеспечивает поочередную подачу световых потоков то из измерительного, то из контрольного каналов. Электрический сигнал с фотопреобразователя 6 поступает на один из входов дифференциального усилителя 7 и через дополчительный ключ 18— на интегрирующий усилитель 19. После

3 10877 фильтрации и усиления интегрирующим усилителем 19 сигнал в виде постоянного напряжения подается на другой вход дифференциального усилителя 7.

С выхода дифференциального усилителя

7 сигнал поступает на ключи 11 и 10 и подается на дифференциальный интегрирующий усилитель 9, с выхода которого сигнал поступает на регистратор 8 ° Ключи 10, ll и 18 управляются напряжениями, снимаемыми с фотоприемников 15 и 14, облучаемых источ" никами 16 и 17 света, излучение которых модулируется синхронно с действием переключателя 5 оптических каналов и формируется с помощью формирователей 12 и 13. Сигнал управления поступает на ключ 11 при полностью открытом измерительном канале. На ключи 10 и 18 поступают сигналы управления при полностью открытом контрольном канале. При полностью открытом измерительном канале с дифференциального усилителя 7 через замкнутый ключ ll на дифференциальный интегрирующий усилитель 9 поступает сигнал, определяемый соотношением ц! = 4 -ц К1 к г 1 2 1 Е . где Ц2 — амплитуда сиги а. Сн ае- 30 мого с фотопреобразователя

6 при открытом измерительном канале

U — — значение постоянного сиг"

1 Q нала, снимаемого с интегрирующего усилителя 19;

К вЂ” коэффициент усиления интегрирующего усилителя 19 по постоянному току;

Ц вЂ” скважность сигналов управления, поступающих на ключ 40

18;

К вЂ” коэффициент усиления дифференциального усилителя 7.

При полностью открытом контрольном канале с дифференциального усили- 45

80 4 теля 7 через замкнутый ключ 10 на дифференциальный интегрирующий усилитель 9 поступает сигнал, определяемый сосотношением

Пч (11 где U — амплитуда сигнала, снимаеl:. мого с фотопреобразователя

6 при открытом контрольном канале °

Выбрав коэффициент усиления К интегрирующего усилителя 19 равным скважности Q сигналов управления, поступающих на ключ 18, получим

Р 2 " о13

U q G °

Таким образом, на вход дифференциального интегрирующего усилителя 9 поступает разностный сигнал (U1

-U ), несущий информацию о фотометри" ческих характеристиках измеряемого объекта. Ввиду этого пульсации выходного напряжения определяются не аб" солютным значением сигналов иэ каждого канала, а значением разностного сигнала (U„- UZ ).). .Тогда формула определения пульсаций после демодуляции каждого из сигналов примет вид и,— и

2 т

2 где Š— частота модуляции прерывателя, — постоянная времени RC-цепи интегратора.

Изобретение позволяет на вход дифференциального интегрирующего усилителя подавать сигнал, равный разности напряжений сигналов измерительного и контрольного каналов, постоянная составляющая электрического сигнала, определяющая уровень пульсации на выходе, оказывается подавленной„ что позволяет повысить производительность фотометрических измерений высокой точности за счет повышения быстродействия устройства.!
