Устройство для центрирования изделий

Устройство для центрирования изделий

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ЦЕНТРИРОВАНИЯ ИЗДЕЛИЙ, содержащее корпус с цилиндрическим пояском, скалку, жест- . ко закрепленную на корпусе на цилиндрическом пояске, соосную с ним, и размещенные на скалке подпружиненные в осевом направлении центрирующие втулки с коническими наружными поверхностями на обращенных друг к другу торцах, отличающееся тем, что, с целью расширения функциональных возможностей и повышенны точности центрирования изделий, оно снабжено гильзой, жестко .установленной на цилиндрическом пояске корпуса и охватывающей одну из центрирующих втулок, обоймой, коаксиально установленной на ги.пьзе и подпружиненной относительно нее в осевом направлении, и установленным на свободном конце скалки, подпружиненным относительно торца другой центрирзтощей втулки и охватывающим ее стаканом со сферической поверхностью на наружном торце донной части, а жест (Л кости пружин выбраны из условия обеспечения поочередного осевого перемещения соответственно обоймы, центрирующей втулки, охватываемой гильзой, и центрирующей втулки, охватываемой стаканом

С 01 В 5/25! я

g il

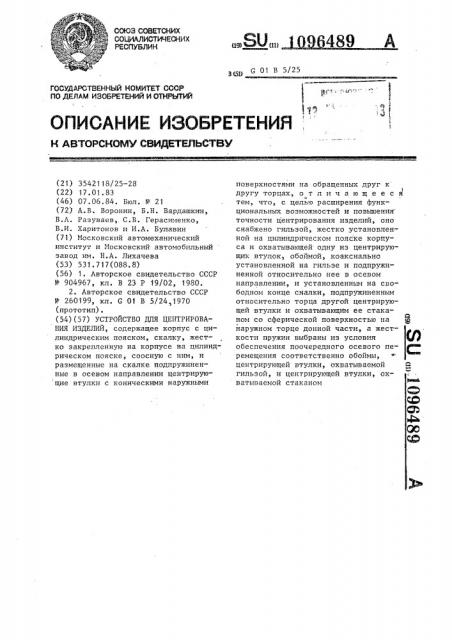

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬП ИЙ поверхностями на обращенных друг к другу торцах, о т л и ч а ю щ е е с я

| тем, что, с целью расширения функциональных возможностей и повышения точности центрирования иэделий, оно снабжено гильзой, жестко установлен.— ной на цилиндрическом пояске корпуса и охватывающей одну из центрирующих втулок, обоймой, коаксиально установленной на гильзе и подпружиненной относительно нее в осевом (21) 3542118/25-28 (22) 17.01.83 (46) 07.06.84. Бюл. ¹ 21 (?2) А.В. Воронин, Б.Н. Вардашкин, В.A. Разуваев, С.В. Герасименко, В.И. Харитонов и И.А. Булавин (71) Московский автомеханический институт и Московский автомобильный завод им. Н.А. Лихачева (53) 531.7 17(088.8) (56) 1. Авторское свидетельство СССР № 904967, кл. В 23 P 19/02, 1980.

2. Авторское свидетельство СССР № 260199, кл. G О! В 5/24,1970 (прототип). (54)(57) УСТРОЙСТВО ДЛЯ ЦЕНТРИРОВАНИЯ ИЗДЕЛИЙ, содержащее корпус с цилиндрическим пояском, скалку, жестко закрепленную на корпусе на цилиндрическом пояске, соосную с ним, и размещенные на скалке подпружиненные в осевом направлении центрирующие втулки с коническими наружными направлении, и установленным на сьободном конце скалки, подпружиненным относительно торца другой центрирующей втулки и охватывающим ее стаканом со сферической поверхностью на в наружном торце донной части, а жесткости пружин выбраны из условия обеспечения поочередного поеного перемещения соответственно обоймы, центрирующей втулки, охватываемой Я гильзой, и центрирующей втулки, охватываемой стаканом

1096489

Изобретение относится к машиностроению и может быть использовано для центрирования изделий по базовым цилиндрическим поверхностям при сборке подшипникавых узлов редукторов.

Известно устройства для центрирования изделий, содержащее смонтированные на основании рабочие головки с полыми пуансонами, установленными в опорных стойках, подпружиненную оправку, установленную па оси в одном из пуансонов, и подпружиненный толкатель, расположенный внутри оправки с вбзможностью относительного осевого перемещения L 1J.

0fIHaI устройство не исключает перекосы и заклинивапие центрируемых изделий.

Наиболее близким к изобретению по технической сущности является устройство для центрирования изделий, содержащее корпус с цилиндри":

-ческим пояскам скалку жестко зак " репленную на корпусе на цилиндрическом пояске, соосную с ним, и размещенные на скалке подпружиненные в осевом направлении центрирующие втулки с коническими наружными поверхностями на обращенных друг к другу тОрцах Г 2 зе

Известное устройство не обеспечивает Одновременного центрирования .трех соосных изделий по базовым поверхностям и не исключает перекосы и заклинивание центрируемых изделий, что ограничивает его функциональные. возможности и не обеспечивает точности центрирования.

Цель изобретения — расширение функциональных вазможностей и повышение точности центрирования изделий.

Поставленная цель достигается тем, ч"о устройство для центрирования изделий, содержащее корпус с цилиндрическим пояском, скалку, жестко закрепленную на корпусе на цилиндрическом пояске, соосиую с ним., и размещенные на скалке подпружиненные в осевом направлении центрирующие в улки с коническими наружными поверхностями на обращенных друг к другу торцах, снабжено гильзой, жестко установленной на цилиндрическом пояске корпуса и охватывающей одну из центрирующих втулок, обоймой, коаксиально установленной на гильзе и подпружиненной относительно нее в

ocpBot .: направлении и установленным на свободном конце осадки, подпружиненным относительно торца

1. другой центрирующей втулки и охва5 тывающим ее стаканом со сферической поверхностью на наружном торце донной части, а жесткости пружин выбраны из условия обеспечения поочередного осевого перемещения соответственно Обоймы, центрирующей втулки, охватываемой гильзой, и центрирующей втулки, охватываемой стаканом.

На чертеже изображено устройство для центрирования изделий, продольный разрез.

Устройство содержит корпус 1 с цилиндрическим пояском 2, скалку 3, жестко закрепленную на корпусе 1 на цилиндрическом пояске 2, соосную с

IImr, размещенные на скалке 3 подпружиненные в осевом направлении пружинами (и 5 центрирующие втулки 6 и 7 с коническими наружными поверх— настями на обращенных друг к другу

25 торцах, гильзу 8, жестко установлен-. ную на цилиндрическом пояске 2 корпуса 1 и охватывающую втулку 7, обойму 9, коаксиально установленную на гильзе 8 и подпружиненную относительно нее в осевом направлении пружиной 10, и установленный на свободном конце скалки 3 подпружиненный пружиной 4 относительно торца центрирующей втулки 6 и охватывающий ее стакан 11 со сферической поверхностью 12, причем жесткости пружин 10,5 и 4 выбраны из условия обеспечения поочередного осевого перемещения соответственно обоймы 9 с центрируемым изделием 13, втулки 7 с центрируемым изделием 14 и втулки

6 с центрируемьм изделием 15.

Устройство работает. следующим образом. д Центрируемое изделие 14 устанавJIHBGf0T на кОническую IIoBepxHocTb втулки 7, изделие 13 — в обойму 9 да упора в базовый торец,- а изделие

15 — на заходных фасках изделия 13.

Затем на скалку 3 одевают стакан 11 с размещенной в нем втулкой 6. При этом коническая наружная поверхность втулки 6 центрирует изделие 15 относительно скалки 3, а следовательНо, и других центрируемых изделий 13 и 14. Прикладывают к поверхности 12 стакана 11 нормированное осевое усилие. При этом стакан 11 перемещаетcfI по скалке 3, а пружины 10,5 и 4

3 109 сжимаются в различной степени, в за- висимости от их жесткости. Если жест кость пружин 10,5 и 4 выбрать в соответствии с пропорцией 1:1,3:2,5, то обеспечивается заданная последовательность осевого перемещения элементов устройства. Пружина 10, имеющая минимальную жесткость, сжимается в большей мере и обеспечивает перемещение обоймы 9 в направлении втулки 7. При этом центрируемое охватываемое изделие 14 частично входит с натягом в изделие 13, а их оси симметрии совмещаются. Пружина 5 сжимается до тех пор, пока торец центрируемого изделия 14 не упрется в торец гильзы 8. Затем сжимается пружина 4, имеющая наибольшую жесткость. При этом плоский торец стакана 11 упирается в торец центрируемого изделия 15, обеспечивая соосное относительное перемещение центрируемых изделий 15, 13 и 14. При этом обойма 9 обеспечивает осевое пере6489 4 мещение центрируемого изделия 13 до тех пор, пока в него не войдут с на1тягом центрируемые изделия 14 и 15.

Предлагаемое устройство позволяет расширить функциональные возможности путем одновременного центрирования трех изделий по базовым поверхностям, так как обойма обеспечивает соосное расположение охватывающего

10 изделия по отношению к охватываемым изделиям, контактирующим с центрирующими втулками. Повышение точности сопряжения поверхностей центрируемых изделий достигается благодаря тому, что гильза, обойма и стакан подпружинены в осевом направлении, а жесткости пружин выбраны из условия обеспечения поочередного осевого перемещения соответственно обоймы, центрирующей втулки, охватываемой гильзой, и центрирующей втулки, охваты1 ваемой стаканом. Это обеспечивает выправление несоосности, устранение перекосов и заклинивания.
