Реферат



УСТРОЙСТВО ДЛЯ ПОДТЯГИВАНИЯ ПРОВОДОВ КОНТАКТНОЙ СЕТИ, содержащее ручную тросовую лебедку, на корпусе которой закреплен Крюк для захвата одного из проводов контактной сети, и связанньп с натяжным механизмом лебедки через соединительный элемент второй крюк для захвата другого провода , отличающееся тем, что, с целью повышения надежности и электробезопасности при монтаже разнопотенциальных проводоЬ, соединительный элемент вьвлолнен в биде двух телескопически связанных изолированных одна от другой реек. 6 / а Фиг. со 00

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

69) 01) (д) В 60 И 1/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OfHPÛÒÈA

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

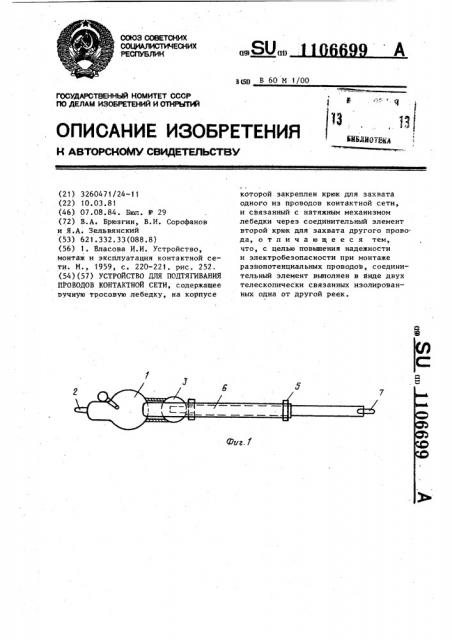

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3260471/24-11 (22) 10.03.81 (46) 07.08.84. Бюл. Р 29 (72) В.А. Брюзгин, В.И. Сорофанов и Я.А. Зельвянский (53) 621.332.33(088.8) (56) 1. Власова И.И. Устройство, монтаж и эксплуатация контактной сети. И., 1959, с. 220-221, рис. 252. (54)(57) УСТРОЙСТВО ДЛЯ ПОДТЯГИВАНИЯ

ПРОВОДОВ КОНТАКТНОЙ СЕТИ, содержащее ручную тросовую лебедку, на корпусе которой закреплен крюк для. захвата одного из проводов контактной сети, и связанный с натяжным механизмом лебедки через соединительный элемент второй крюк для захвата другого провода, отличающееся тем, что, с целью повышения надежности и электробезопасности при монтаже разнопотенциальных проводов, соединительный элемент выполнен в виде двух телескопически связанных изолированных одна от другой реек.

1106699

/ /

/l

Q 1

1 р б ((0

ИНИИПН Заказ 5710/13 Тираж 657 Под»исное

Фалаа» ШИШ "Ивтекс", г, Ужгород., у».Проектная,4 в

Изобретение относится к электро" технике, преимущественно к устройствам для монтажа разнопотенциальных проводов контактной сети.

Известно устройство для подтягива- ния проводов контактной сети, сбдерmagee ручную тросовую лебедку, на корпусе которой закреплен крюк для захвата одного из проводов контактной сети и связанный с натяжным механизмом ле- 10 бедки через соединительный элемент второй крюк для захвата другого провода (1j, Однако известное устройство недостаточно надежио и электробезопасно 15 при эксплуатации, Цель изобретения — повышение надежности и электробезопасности устройства при монтаже разнопотенциальных проводов. 26

Указанная цель достигается тем, что в устройстве для подтягивания проводов контактной сети содержащем ручную тросовую лебедку, íà корпусе 25 которой закреплен крюк для захвата одного из проводов контактной -сети, и связанный с натяжным Мехайизмом лебедки через соединительный элемент второй крюк для захвата другого провода, соединительный элемент выполнен в виде телескопически связанных изо лированных одна от другой реек.

Яа фиг. 1 иэображейо устройство для подтягивания проводов контактной сети, общий вид; на фиг. 2 — то йе, вид сверху.

Устройство содержит ручную тросовую лебедку 1, на корпусе которой закреплен крюк 2 для захвата провода

А контактной сети, натяжной механизм

3 лебедки 1, с которым через соединительный элемент связан второй крюк для захвата провода Б контактной сети.

Соединительный элемент выполнен из двух параллельных реек из электроиэоляционного материала. Один конец первой рейки 4 неподвижно закреплен на корпусе лебедки 1, а второй ее конец выполнен с ограничителем 5 перемещения, имеющим сквозной паз для прохода в него второй рейки 6, которая одним концом связана с натяжным механизмом 3 лебедки 1 и вторым концом с вторым крюком 7.

Устройство работает следующим образом.

Лебедку 1 через крюк 2 подвешивают на провод А, осуществляют выдвижение второй рейки 6 вдоль первой через пазы ее ограничителя 5 перемещения и захватывают вторым крюком 7 провод Б. Затем путем вращения приводной рукоятки лебедки 1 через натяжной механизм осуществЛяют параллельное смещение рейки 6 в пазу ограничителя 5 перемещения фля производства монтажа разнопотенциальных проводой контактной сети до требуемых норм.

Изобретение позволяет выполнять повЬпиенный объем монтажных работ под напряжением контактной сети, повысить надежность и безопасность устройства при эксплуатации.
