Реферат



¹ 111347

Класс 42Ь, 21pi :ССР

: 61

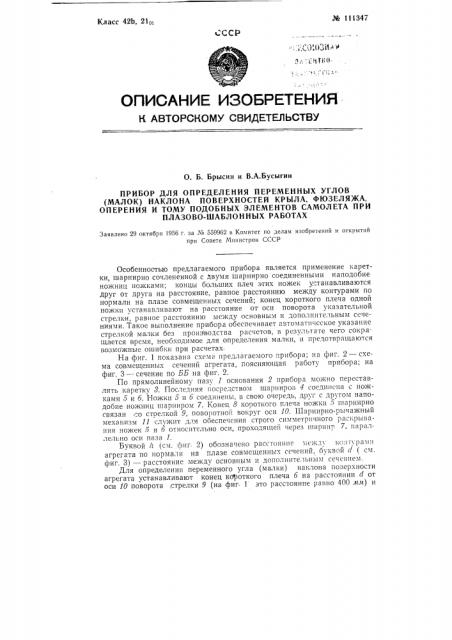

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

О. Б. Брысин и В.А.Бусыгин

ПРИБОР ДЛЯ ОПРЕДЕЛЕНИЯ ПЕРЕМЕННЫХ УГЛОВ (МАЛОК) НАКЛОНА ПОВЕРХНОСТЕИ КРЪ|ЛА, ФЮЗЕЛЯЖА, ОПЕРЕНИЯ И ТОМУ ПОДОБНЫХ ЭЛЕМЕНТОВ САМОЛЕТА ПРИ

П ЛАЗО ВО-ШАБЛОН Н Ъ|Х РАБОТАХ

Заявлено 29 октября 1956 г. за № 559962 в Комитет по делам изобретений и открытий при Совете Министров СССР

Особенностью предлагаемого прибора является применение каретки, шарнирно сочлененной с двумя шарнирно соединенными наподобие ножниц ножками; концы больших плеч этих ножек устанавливаются друг от друга на расстояние, равное расстоянию между контурами по нормали на плазе совмещенных сечений; конец короткого плеча одной ножки устанавливают на расстояние от оси поворота указательной стрелки, равное расстоянию между основным и дополнительным сечениями. Такое выполнение прибора обеспечивает автоматическое указание стрелкой малки без произ1водства расчетов, в результате чего сокращается время, необходимое для определения малки, и предотвращаются возможные ошибки при расчетах.

На фиг. 1 показана схема предлагаемого прибора; на фиг. 2 — схема совмещенных сечений агрегата, поясняющая работу прибора; на фиг. 3 — сечение по ББ на фиг. 2.

По прямолинейному пазу 1 основания 2 прибора можно переставлять каретку 8. Последняя посредством шарниров 4 соедин Ha с ножками 5 и б. Ножки 5 и 6 соединены, в свою очередь, друг с. другом наподобие ножниц шарниром 7. Конец 8 короткого плеча ножкп, > шарнирно связан со стрелкой 9, поворотной вокруг оси 10. Шарнирно-рычажный механизм 11 служит для обеспечения строго симметричного раскрывания ножек 5 и 6 относительно оси, проходящей через шарнир 7, параллельно оси паза 1.

Буквой lг (см, фиг 2) обозначено расстояние между ко:1турами агрегата по нормали HB плазе совмещенных сечений, буквой а (см. фиг. 3) — расстояние между основным и дополнительным сечением.

Для определения переменного угла (малки) наклона поверхности агрегата устанавливают конец кои>откого плеча 6 на расстоянии гг от оси 10 поворота г трелки 9 (на фиг. 1 это расстояние равно 400 лгл) и № 111347 ставят концы длинных плеч ножек 5 и 6 в точки А и С на расстояние

h (см. фиг. 1) друг от друга

При этом стрелка 9 автоматически показывает угол М в градусах.

Предиет избретения

Прибор для определения переменных углов (малок) наклона поверхностей крыла, фюзеляжа, оперения и тому подобных элементов самолета при плазово-шаблонных работах, отличающийся применением каретки, шарнирно сочлененной с двумя, шарнирно соединенными наподобие ножниц ножками, концы больших плеч которых служат для установки друг от друга на расстояние, равное расстоянию между контурами по нормали на плазе совмещенных сечений, а конец короткого плеча одной ножки — для установки на расстояние, равное расстоянию между основным и дополнительным сечением от оси поворота указательной стрелки, шарнирно связанной с концом короткого плеча второй ножки.

Фиг. 1
