Устройство для дозирования щелочного металла

Устройство для дозирования щелочного металла

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ДОЗИРОВАНИЯ ЩЕЛОЧНОГЬ МЕТАЛЛА, содержащее емкость для щелочного металла со стенками из материала, обладающего катионной проводимостью, положительный электрод, установленный внутри емкости, и отрицательный электрод с металлическим токовводом, укрепленный на наружной ее поверхности , отличающееся тем, что, с целью повьшения эффективности и точности дозирования, отрицательный электрод выполнен в виде оболочки из пористого металла, охватьгеаютей емкость, выполненную из поликристаллического полиалюмината натрия, и сопряженной своей внешней поверхностью с токовводом, выполненным в виде металлического корпуса , снабженного воронкообразным (Л сливом.

СОЮЗ СОВЕТСНИХ

РЕСПУБЛИН

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

AO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

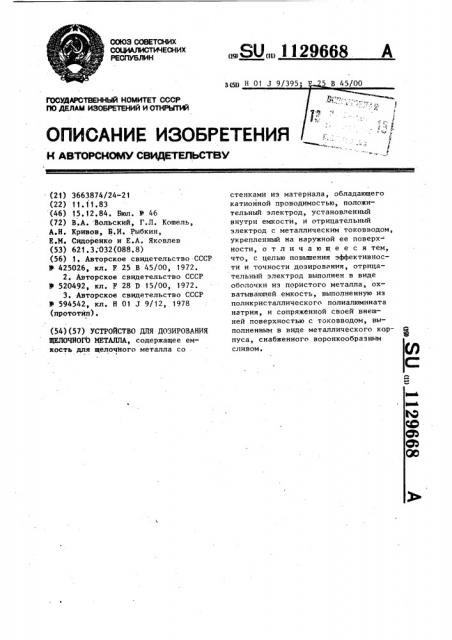

ОПИСАНИЕ ИЗОБРЕ
