Устройство для регистрации зависимости интенсивности отраженного излучения от угла падения на исследуемый объект

Устройство для регистрации зависимости интенсивности отраженного излучения от угла падения на исследуемый объект

Иллюстрации

Показать все

Реферат



1. УСТРОЙСТВО ДЛЯ РЕГИСТРАЦИИ ЗАВИСИМОСТИ ИНТЕНСИВНОСТИ ОТРАЖЕННОГО ИЗЛУЧЕНИЯ ОТ УГЛА ПАДЕНИЯ НА ИССЛЕДУЕМЫЙ ОБЪЕКТ, содержащее источник излучения, держатель образца , а также приемник отраженного излучения и измеритель угла поворота, соединенные с индикатором , отличающееся тем, что, с целью повышения точности измерения и обеспечения непрерьтной регистрации измеряемых параметров, держатель образца вьтолнен в виде коленчатого вала, одно плечо которого соединено с валом, соединенным с датчиком угла поворота и вогнутым зеркалом, оптическая ось которого совмещена с осью поворота вала, и оптически сопряжен- , ным с приемником отраженного излучения , другое - с приемником отраженного излучения, к шейке которого прикреплен координатный столик, установленный с возможностью перемещения в радиальном направлении. 2. Устройство по П.1, отличающееся тем, что измеритель угла поворота выполнен в виде (П прозрачного диска, насаженного на вал с нанесенными на его поверхность непрозрачными радиальными полосками, по одну сторону которого размещен источник излучения, а по другую - приемник, соединенный с индикатором.

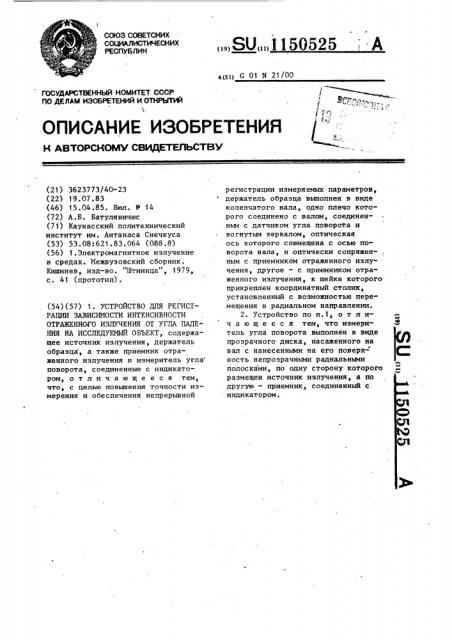

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

4(sl) G 01 N 21/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCKOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

Г)О ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3623773/40-23 (22) 19.07.83 (46) 15.04.85. Бюл. Р 14 (72) А.Б. Батулявичюс (71) Каунасский политехнический институт им, Антанаса Снечкуса (53) 53.08:621.83,064 (088.8) (56) 1.Электромагнитное излучение в средах. Межвузовский сборник.

Кишинев, изд-во. "Штиинца", 1979, с, 41 (прототип). (54) (57) 1 ° УСТРОЙСТВО ДЛЯ РЕГИСТРАЦИИ ЗАВИСИМОСТИ ИНТЕНСИВНОСТИ

ОТРАЖЕННОГО ИЗЛУЧЕНИЯ ОТ УГЛА ПАДЕНИЯ НА ИССЛЕДУЕМЫЙ ОБЪЕКТ, содержащее источник излучения, держатель образца, а также приемник отраженного излучения и измеритель угла поворота, соединенные с индикатором, о т л и ч а ю щ е е с я тем, что, с целью повышения точности измерения и обеспечения непрерывной

„„SU„„1150525 А регистрации измеряемых параметров, держатель образца выполнен в виде коленчатого вала, одно плечо которого соединено с валом, соединенным с датчиком угла поворота и вогнутым зеркалом, оптическая ось которого совмещена с осью поворота вала, и оптически сопряжен-, ным с приемником отраженного излучения, другое — с приемником отраженного излучения, к шейке которого прикреплен координатный столик, установленный с возможностью перемещения в радиальном направлении.

2. Устройство по и.1, о т л ич а ю щ е е с я тем, что измеритель угла поворота выполнен в виде прозрачного диска, насаженного на вал с нанесенными на его поверхность непрозрачными радиальными полосками, по одну сторону которого размещен источник излучения, а по другую — приемник, соединенный с индикатором.

1 1505

Изобретение относится к измерительной технике, а также к разделу геометрической и волновой оптики и предназначено для регистрации зависимости интенсивности электромагнит- 5 ного излучения, отраженного исследуемым объектом, от угла падения, и может быть использовано для определения оптических свойств неметаллов, как объемных так и тонких пленок, а также для исследования угловой зависимости отражательной способности различных материалов в радиолокации с автоматической регистрацией результатов. 15

Известно устройство измерения зависимости интенсивности отраженного электромагнитного изпучения от угла падения, содержащее источник излучения, гониометр с держателем

20 исследуемого образца, приемник отраженного от образца излучения и электронное регистрирующее устройство, соединенное с приемником излучения, причем источник излучения, держатель образца и приемник излучения выполнены в виде прозрачного диска с радиально расположенными непрозрачными полосками, с одной стороны диска поставлен источник света, а с другой стороны, напротив источника, поставлен фотоэлемент, соединенный с электронным устройством Р13.

При измерении зависимости интенсивности отраженного излучения от 5 угла падения при помощи этого устройства выполняют аналогичные операции и их повторение.

Однако применение электронного датчика в известном устройстве и при 40 измерении угловой зависимости интенсивности отраженного излучения только облегчает операцию отсчета угла поворота гониометра, а остальные операции, их многократное повторение

45 не обеспечивают достаточной точности измерения и непрерывной регистрации измеряемых параметров.

Цель изобретения — повышение точности измерения и обеспечение не- 5О прерывной регистрации измеряемых параметров °

Поставленная цель достигается тем, что в устройстве, содержащем источник излучения, держатель образ- 55 ца„ а также приемник отраженного излучения и измеритель угла поворота, соединенные с индикатором, держа25.

2 тель образца выпопкен в вице коленчатого вала, одко плечо которого жестко соединено с валом, соединенным с датчиком угла поворота и вогнутым зеркалом, оптическая ось которого совмещена с осью поворота вала, и оптически сопряженным с приемником отраженного излучения, другое плечо — с приемником отраженного излучения, к шейке которого прикреплен координатный столик, установленный с возможностью перемещения в радиальном направлении.

Кроме того, измеритель угла поворота выполнен в виде прозрачного диска, насаженного на вал, с нанесенными на его поверхность непрозрачными радиальными полосками,по одну сторону которого размещен источник излучения, по другую — приемник, соединенный с индикатором.

На чертеже схематически представлено предлагаемое устройство.

Устройство содержит источник излучения, приемник 2 излучения, общее шасси 3 для крепления источника излучения и вращающегося вала 4, на который насажен прозрачный диск с непрозрачными радиально расположекными полосками измерителя 5 угла, причем держатель 6 образца выполнен в виде коленчатого вала, к шейке которого прикреплен координатный столик 7, установленный с возможностью радиального перемещения, причем одно плечо коленчатого вала б жестко соединено с вращающим валом 4, ка который насажен диск измерителя 5 угла и вогнутое зеркало 8, оптическая ось которого совмещена с осью 9 поворота вращающего вала 4. Зеркало 8 оптически сопряжено с приемником 2 отраженного излучения, который соедикен с индикатором 10.

По одну сторону диска измерителя 5 угла размещен источник 11 света, а по другую приемник t2, который соединен с другим каналом индикатора 10.

Процесс измерения зависимости интенсивности отраженного излучения от угла падения на исследуемый объект заключается в поворачивакии вала и в отсчете показаний индикатора.

Пример, К шасси 3 стандартйого гониометра, например ГС-5, установлен источник 1 излучения, например лазер ЛГ-78, луч которого направлен на исследуемый образец, и приемник 2 отраженного излучения, например фотоэлектронный умножитель типа ФЭУ (фотосопротивление, фотодиод или любой другой фотоэлемент) . На валу гониометра установлен диск электронного датчика 5 угла, например выполнен на стекле СТ-1 фотолитографическим способом, по одну сторону которого размещен источник света, например светодиод типа ИФК, а по другую сторону -- фотодиод типа ФД (или такой же самый светодиод, включенный в фотодиодном режиме), соединенный с усилителем фототока, например К140УД8 и соединенный с электронным счетчиком импульсов, например с Ф5034 или любым другим, имеющим цифровой индикатор и аналоговый выход для самописца. Выход счетчика соединен с Х-каналом индн катора, например графопостроителя типа Бенсон-1056. К валу 4 гониоме ра жестко присоединен держатель 6

1150525 4 образца, столик которого выполнен в ниде координатного столика 7, (например типа СТ-11- 12), обеспечивающего возможность радиальлого перемещения плоскости при помощи направляющих для совмещения плоскости образца с центром оси поворота. На- валу 4 вращения также насажено вогнутое зер10 кало 8, выполненное в виде сектора фигуры вращения, металлическое, диэлектрическое или выполненное напылением металла в вакууме на стекло, оптическая ось которого при юстировке совмещена с осью вращения вала 4. На месте пересечения оси вращения вала 4 и отраженного от зеркала 8 излучения перпендикулярно поставлен приемник 2 излучения,сое- .

20 диненный с У-каналом индикатора.

Предлагаемое устройство повышает точность измерения и обеспечивает непрерывную регистрацию измеряемых параметров путем выполнения держате2S ля образца в виде коленчатого вала, т- обеспечивая регистрацию быстропротекающнх процессов.
