Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУ6ЛИН

4(5цВ 66 С 6

ГОСУЯАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЭ06РЕТЕНИЙ И ОТНЯТИЙ

Ф

ОПИСАНИЕ ИЗОБРЕТЕНИЯ --. .

Й *BTOPCNOMV CNETEllbCTI%bf

4

Фиг. 1 (21) 3587175/29-11 (22) 04.05.83 (46) 07.07.85. Бюл. В 25 (72) Г.В. Блинов, А.Г. Лысяков, Г.Я. Попов, В.И. Рудзиевский и К.Ф. Степанов (53) 621.86.061(088.8) (56) Авторское свидетельство СССР

В 551236, кл. В 66 С 1/68, 1975. .. Авторское свидетельство СССР

В.361967, кл. В 66 С 1/28, 1979.

„„SU„„1165628 А (54) (57) ГРУЗОЗАХВАТНОЕ УСТРОЙСТВО, содержащее навешиваемую на крюк грузоподъемного механизма несущую балку и шарнирно закрепленные по ее концам пары тяг разной длины с захватньаки органами на концах, о т л и ч а ю щ е е с я тем, что, с целью обеспечения сохранности грузов, тяги каждой пары закреплены на балке соосно, соединены между собой винтовыми стяжками и снабжены фиксаторами их положения относительно балки.

1165628

Дидд

Составитель Ю.Козлов

Техерд Т.Дубинчак

Корректор А.Тяско

Редактор Н.Яцола

Тираж 804 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д 4/5

Заказ 4277/20

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Изобретение относится к грузозахватным устройствам, преимущественно для крупногабаритных грузов.

Цель изобретения - обеспечение сохранности грузов.

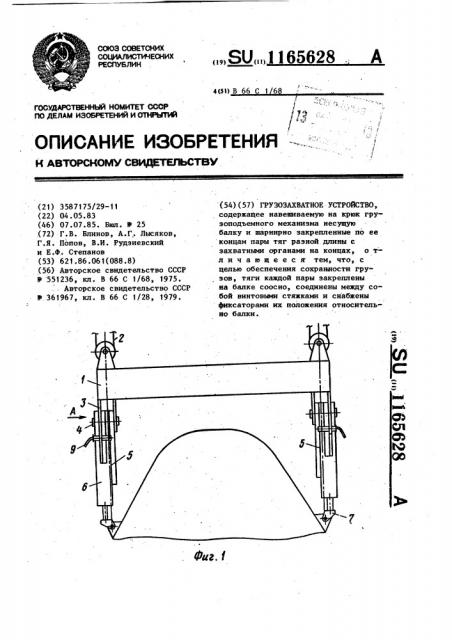

На фиг. 1 показано грузозахватное устройство, общий вид, на фиг. 2— вид А на фиг. 1.

Грузозахватное устройство содержит балку 1, подвешенную на канатах 2 грузоподъемного механизма.

С каждой стороны балки 1 в проушине

3 на оси 4 шарнирно установлены длинная тяга 5 и короткая тяга 6 с .грузозахватными органами 7 на концах.

Тяги 5 и 6 соединены между собой стяжками 8 и снабжены фиксаторами, в виде съемных пальцев 9 для фикса ции их положения относительно балки 1.

Устройство работает следующим образом.

В зависимости от высоты захватываемого груза и положения грузозахватных приспособлений на нем одну из тяг, например тягу 6, крепят пальцем 9 к балке 1. Вторая тяга оказывается в вертикальном положении и с ее помощью захватывают груз

1ð грузоэахватным органом 7; При не-. обходимости расстояние между тягами 5 и 6 регулируют посредством винтовой стяжки 8.

13 При захвате груза другой высоты соответственно крепят к балке тягу

5, а тяга 6 занимает вертикальное

"положение и используется для захвата .груза .
