Способ получения заполнителя

Способ получения заполнителя

Иллюстрации

Показать все

Реферат



СПОСОБ ПОЛУЧЕНИЯ ЗАПОЛНИТЕЛЯ , преимущественно из кремнистых пород, путем дробления породы, поверхностной обработки гранул и последующего обжига, отличающийся тем, что, с целью повышения прочности и снижения водопоглощения , гранулы обрабатывают до обжига водным раствором глинозема, а после обжига - водной эмульсией полигидросилоксана .

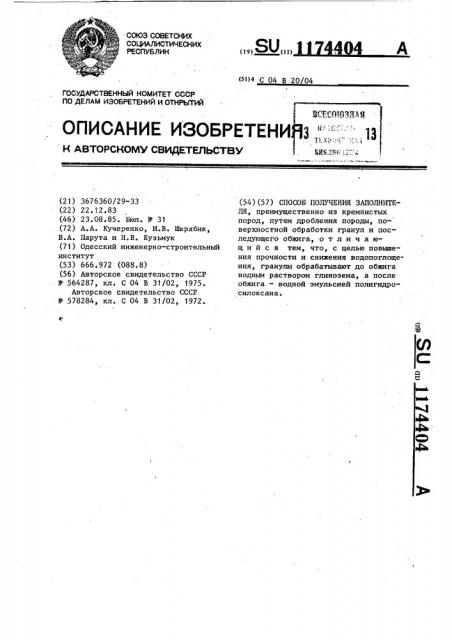

COIO3 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (! 1) ° (s()4 С 04 В 20 04

ОПИСАНИЕ ИЗОБРЕТЕНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1ОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3676360/29-33 (22) 22.12.83 (46) 23.08.85. Ыюл. В 31 (72) А.А. Кучеренко, И.В. Шкрабик, В.А. Парута и Н.B. Кузьмук (71) Одесский инженерно-строительный институт (53) 666.972 (088.8) (56) Авторское свидетельство СССР . У 564287, кл. С 04 В 31/02, 1975.

Авторское свидетельство СССР

82 578284, кл. С 04 В 31/02, 1972. (54) (57) СПОСОБ ПОЛУЧЕНИЯ ЗАПОЛНИТЕЛЯ, преимущественно из кремнистых пород, путем дробления породы, поверхностной обработки гранул и последующего обжига, о т л и.ч а юшийся тем, что, с целью повышения прочности и снижения водопоглощения, гранулы обрабатывают до обжига водным раствором глинозема, а после обжига — водной эмульсией полигидросилоксана.

Составитель В. Образцов

Редактор Н. Яцола Техред О.Непе Корректор Г. Решетник

Заказ 5133/24 Тираж 605 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная,4! 1

Изобретение относится к производсуну строительных материалов и может быть использовано для получения за- полнителя, преимущественно из кремнистых пород, в частности опок.

Цель изобретения — повышение прочности и снижение водопоглощения.

Способ включает дробление крем.нистых пород, поверхностную обработку гранул до обжига водным раствором глинозема, а после обжига — водной эмульсией полигидросилоксана. .Глинозем используют в виде сернокислого технического алюминия в

10Х-ном водном растворе с расходом глинозема до 12,5 кг на 1 м готово174404 г

ro заполнителя. Полигидросилоксан используют в виде 0,5Х-ной водной эсульсии с расходом до 1 л на 1 м заполнителя.

При обжиге опок предлагаемым способом получают заполнитель с объемной массой 700-710 кг/м, прочностью на сжатие до 4,5 МПа в цилиндре и водопоглощением 14-15Х по массе за 1 ч. По известному способу получают заполнитель из опок с объем.ной массой 760 кг/м, прочностью на сжатие 4 MIIa и водопоглощением 29 .

Обжиг заполнителей осуществляют

15 по известной технологии с использованием вращающейся печи.
