Устройство для регистрации падения капель жидкости

Устройство для регистрации падения капель жидкости

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ РЕГИСТРАЦИИ ПАДЕНИЯ КАПЕЛЬ ЖИДКОСТИ, содержащее камеру, каплеобразующий элемент, расположенный под ним и выполненный из прозрачного материала приемник . капель, смонтированный за последним фотоэлемент, соединенный с ним ре- . гистрирующий прибор и источник света , отличающееся тем, что, с целью повыигення надежности в работе путем исключения ложного срабатывания регистрирующего прибора , камера разделена двумя перегородками с отверстиями для прохода капель на три отсека, при этом верхняя перегородка вьтолнена в виде усеченного конуса, обращенного меньшим основанием в сторону нижней перегородки , последняя расположена над приемником капель на расстоянии меньщем , чем высота капли, каплеобразующий элемент расположен в верхнем отсеке, источник света - в среднем отсеке, смещен относительно отверi стий в перегородках камер и расположен вне зоны прямого освещення (Л каплеобразующего элемента, приемник капель расположен в нижнем отсеке , а стенки среднего отсека выполнены из светоотражающего материала . . ч ел X

СОЮЗ СОВЕТСНИХ

РЕСПУБЛИН ((9) (! )) (51)4 С О1 F 13 00

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР (21) 3721433/28-13 (22) 03.04.84 (46) 23.08.85. Бюл. ¹ 31 (72) В.И.Ласунский и С.В .Корольков (71) Московский автомобильный завод им. И.А.Лихачева (53) 621 798:4 (088.8) (56) Патент Щвейцарии № 595847, кл. А 61 M 5/16, опублик. 1978.

Авторское свидетельство СССР

¹ 88883366661l, кл. G 01 F 13/00,,1981. (54)(57) УСТРОИСТВО ДЛЯ РЕГИСТРАЦИИ

ПАДЕНИЯ КАПЕЛЬ ЖИДКОСТИ, содержащее камеру, каплеобразующий элемент, расположенный под ним и выполненный из прозрачного материала приемник капель, смонтированный за последним фотоэлемент, соединенный с ним регистрирующий прибор и источник света, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности в работе путем исключения ложного срабатывания регистрирующего прибора, камера разделена двумя перегородками с отверстиями для прохода капель на три отсека, при этом верхняя перегородка выполнена в виде усеченного конуса, обращенного меньшим основанием в сторону нижней перегородки, последняя расположена над приемником капель на расстоянии меньшем, чем высота капли, каплеобразую-. щий элемент расположен в верхнем отсеке, источник света — в среднем отсеке, смещен относительно отверстий в перегородках камер и расположен вне зоны прямого освещения каплеобразующего элемента, приемник капель расположен в нижнем отсеке, а стенки .среднего отсека выполнены иэ светоотражающего материала.

1 l 74758

Составитель E.Ôèøìàí

Техред А.Ач Корректор Е.Сирохман

Редактор Н.Тупица

Заказ .5172/42 Тираж 703 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Изобретение относится к устройствам для дозирования жидкостей и может быть использовано при испытаниях различных уплотнений на герметичность и износ. 5

Цель изобретения — повышение надежности в работе путем исключения ложного срабатывания регистрирующего прибора.

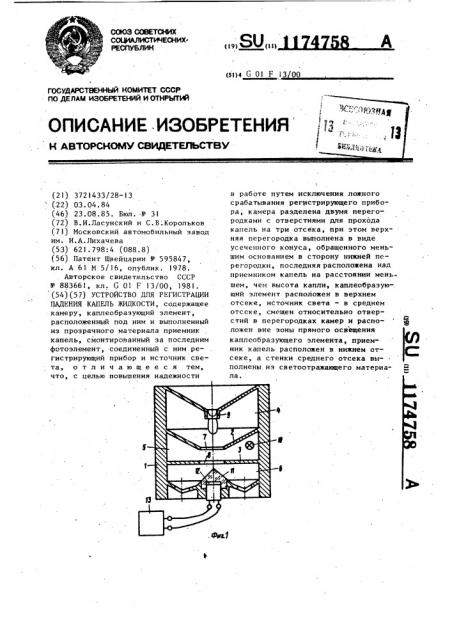

На фиг.l схематически изображено 10 предлагаемое устройство, на фиг.2,— схема распространения света при регистрации капель прозрачной жидкости; на фиг.3 - то же, при регистрации капель непрозрачных жидкостей. 15

Устройство состоит иэ камеры 1, разделенной верхней.перегоррдкой 2 и нижней перегородкой 3 на отсеки 4, 5 и 6, при этом верхняя пере-. городка 2 выполнена в виде усеченно- 2

20 го конуса, обращенного меньшим основанием в сторону нижней перегородки 3, в обеих перегородках образованы отверстия 7 и 8 для свободного прохода капель. В отсеке 4 расположен каплеобразующий элемент 9, в отсеке 5 — источник 10 света, смещенный относительно отверстий 7 и 8 и расположенный вне зоны прямого освещения, в отсеке 6 смонтирован прием30 ник 11 капель, а за ним расположен фотоэлемент 12, соединенный с регистрирующим прибором 13.

Устройство работает следующим образ ом.

Из каплеобраэующего элемента 9 капля через отверстия 7 и 8 падает на приемник 11 капель.

Вследствие того, что расстояние от приемника 11 капель до перегородки 3 меньше высоты капли, при касании нижним концом капли приемника 11 капель верхний конец капли находится в отсеке 5. Таким образом,. верхний конец капли находится в зоне прямого освещения от источника 10 света. При этом, в случае регистрации капель прозрачной жидкости, свет, как по световоду, распространяетая вдоль капли и через прозрачный приемник 11 капель попадает на фотоэлемент 12, сигнал с которого поступает .в регистрирующий прибор l3.

В случае регистрации капель непрозрачной жидкости капля при контакте с приемником 11 капель растекается по нему и экранирует фотоэлемент 12 от светового потока, отраженного от стенок отсека 5 и проникающего через отверстие 8. При этом происходит изменение сигнала, поступающего от фотоэлемента 12 в регистриоующий прибор 13.

В случае регистрации капель полупрозрачной жидкости наблюдаются последовательно оба явления — сначала

IIoBbIIIIpHHB а затем понижение освещенности фотоэлемента 12.
